光伏项目土建工程安装工程质量验收通用标准.docx

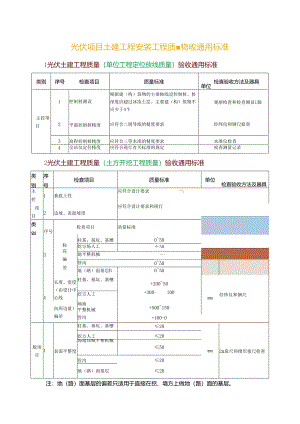

光伏项目土建工程安装工程质物收通用标准1光伏土建工程质量（单位工程定位放线质量）验收通用标准类别序号检查项目质量标准单位检查验收方法及器具1控制桩测设根据建（构）筑物的主要轴线设控制桩。桩深度应超过冰冻土层。主要建（构）筑物不应少于4个观察检查和检查测设i腺主控项目2平面控制桩精度应符合二级导线的精度要求经纬仪和钢尺检查3高程控制桩精度应符合三等水准的精度要求水准仪检查4全站仪定位精度应符合现行有关标准的规定检查测量记录2光伏土建工程质量（土方开挖工程质量）验收通用标准类别序号检查项目质量标准单位检查验收方法及器具主控1基底土性应符合设计要求一l项目2边坡、表面坡度应符合设计要求和现行类别序号检查项目质量标准标柱基、基坑、基槽050挖方场人工÷303高地平整机械-偏差管沟050地（路）面基层H0504长度、宽度（由设计中心线柱基、基坑、基槽+20050+300-100mm经纬仪和钢尺挖方人工向两边量）偏差场地平整机械+500150管沟+100-0般项目1表面平整度柱基、基坑、基槽20mm2m靠尺和楔形塞尺检查挖方人工20场地知城平整机械50管沟20地（路）面基层20注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。3光伏土建工程质量（土方回填工程质）验收通用标准类别序号检查项目质量标准单位检查验收方法及器具1基底处理必须符合设计要求和现行有关标准的规定观察检查及检查施工记录2分层压实系数必须符合设计要求检查试验记录主控3边坡坡度应符合设计要求和现行有关标准及施工技术措施规定观察或坡度尺检查项柱基、基坑、O50目标基槽4高场地人.±30mm水准仪检查偏平整机械±50差管沟050地（路）面基层0501回填土料应符合设计要求观察检查或取样试验-2分层厚度及含水量应符合设计要求观察检查及检查试验记录般项表柱基、基坑、基槽20目3面挖方场人工202m靠尺和楔形塞平整度地平整机械W30mm尺检查管沟20地（路）面基层204光伏土建工程质量（静力压桩工程质量）验收通用标准类别序号检查项目质量标准单位检验方法及器具1承载力必须符合设计要求按规定方法，检查检测报告桩数为1根3根桩基中的桩100mm项2桩位桩数为4根16根桩基中偏差的桩不大于1/2桩径或边长mm用钢尺检查Il桩数大于16根桩基最外边的桩不大于1/3桩径或边长mm中的桩中间桩不大于1/2桩径或边长mm3桩体质量检验应符合规范JGJlo6的规定按规定方法，检查检测报告4接桩材质应符合设计要求和有关现行规范的规定查产品合格证书静力压桩工程质量标准和检验方法（续）类别序号检查项目质量标准单位检验方法及器具般项目1成品桩质量外观表面平整、颜色均匀,掉角深度小于10mm,蜂窝面积小于总面积的0.5%观察、尺量检查外形尺寸偏差横截面边长±5mm用钢尺检查桩顶对角线差<10mm用钢尺检查桩尖中心线<10mm用钢尺检查桩身弯曲矢高小于1/1000桩长用钢尺检查桩顶平整度<2mm用水平尺检查强度应符合设计要求和现行有关标准的规定查产品合格证书或钻芯试压2硫磺胶泥质量（半成品）应符合设计要求和现行有关标准的规定查产品合格证书或抽样送检3接桩电焊接桩焊缝质量上下节端部错口外径不小于700mmW3mm用钢尺检查外径小于700m112mm用钢尺检查焊缝咬边深度0.5mm焊缝检查仪焊缝加强层高度偏差2mm焊缝检查仪焊缝加强层宽度偏差2mm焊缝检查仪焊缝电焊质量外观无气孔，无焊瘤，无裂缝观察检查焊缝探伤检验应符合设计要求按设计要求电焊结束后停歇时间>1.0min秒表测定硫磺胶泥接桩胶泥浇筑时间<2min秒表测定浇筑后停歇时间>7min秒表测定4压桩压力偏差（设计有要求时）±5%查压力表读数5接桩时上下节平面偏差<10mm用钢尺检查6接桩时节点弯曲矢高小于1/1000两节桩长用钢尺检查7I桩顶标高偏差一士50Imm1水蔽5光伏土建工程质量（混凝土灌注桩钢筋笼质）验收通用标准类别序号检查项目质量标准单位检验方法及器具1受力钢筋的品种、级别、规格和数量必须符合设计要求检查出厂证件和试验报告，尺量和观察检查主控项目2钢筋焊接或机械连接接头质J三.里应符合本部分附录C的规定观察、尺量，检查试验报告3钢筋的表面质量平直、洁净，不应有伤痕、油污、片状老锈和麻点观察检查4钢筋笼吊放质量应符合设计要求,不碰孔壁,固定牢固观察检查5主要筋间距偏差±10mm用钢尺检查6长度偏差+100mm用钢尺检查1箍筋间距±20mm用钢尺检查2直径偏差±10mm用钢尺检查般项目3主要筋保护层厚度偏差水上浇灌混凝土230mm用钢尺检查水下浇灌混凝土250mm用钢尺检查4钢筋笼安装深度偏差+100mm用钢尺检查6光伏土建工程质量（混凝土灌注桩工程质）验收通用标类别序号检查项目质量标准单位检验方法及器具主1承载力必须符合设计要求按基桩检测技术规范检测控项2混凝土强度应符合设计要求试件报告或钻芯取样送检目3混凝土灌注程序应符合现行有关标准的规定和施工措施要求观察检查4桩体质量检验应符合现行国家规范JGJ106的规定按JGJ106规范检测,如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm泥浆护壁D1000不大于D/6,且不大于100Inin用钢尺检查D>1000100+0.01H2mm用钢尺检查51根3根、单排桩桩基垂位直于中偏心线方差向和群桩基础的边桩套管成孔谦注D50070mm用钢尺检杳D>500100mm用钢尺检查干成孔灌注桩70mm用钢尺检查钻扩机,洛阳铲、沉管法成孔1根2根或单排桩70mm用钢尺检查3根20根群桩D2mm用钢尺检查人工挖孔桩混凝土护壁50mm用钢尺检查钢套管护壁100mm用钢尺检查混凝土灌注桩工程质量标准和检验方法（续）类别序检渣项目质量标准单位检验方法及器具泥浆护D1000不大于D/4,且不大于15Onim用钢尺检查条形桩壁D>1000150+0.01H2mm用钢尺检查基沿中心线方向和群桩基础套管成D500150mm用钢尺检查孔灌注桩D>500150mm用钢尺检查的中间桩干成孔灌注桩150mm用钢尺检查钻扩机多于20、桩D2mm用钢尺检查5条形桩基沿中心线方向和群洛阳铲沉管法成孔桩数多于20根中间桩1Dmm用钢尺检查桩基础的中间桩人工挖孔桩混凝土护壁150mm用钢尺检查钢套管护壁200mm用钢尺检查泥浆护壁潜水和回旋钻成孔±50mm冲击钻成孔+100-50mm井径仪或超声波检测，1套管成孔灌注桩>20mm干施工时用钢尺检查干成孔灌注桩220mm人工挖孔桩250mm段管法成孔+50-20mm2泥浆比重（黏土或砂性土中）1.151.20用比重计测，清孔后在距孔底50Cln处取样3泥浆面标高（高于地下水位）0.51.0m观察检查般4混凝土水下灌注160220mm坍落度仪项坍落度干施工70-100mm目5混凝土充盈系数>1检查每根桩的实际灌注量6桩顶标高偏差+30-50mm水准仪，需扣除桩顶浮浆层及劣质桩体7光伏土建工程质量（水泥混凝土垫层质量）验收通用标准类别序号检验项目质量标准单位检查验收方法与器具主控项目1原材料及配合比必须符合设计要求和现行有关标准要求观察检查和检查材质合格证明文件及进场报告、配合比设计资料2混凝土强度及试件留置必须符合设计要求和现行有关标准要求检查施工记录及试件强度试验报告般项目1表面平整度10mm2m靠尺和楔形塞尺检查2标高偏差±10mm水准仪检查8光伏土建工程质量（模板安装工程质量）验收通用标准类别序号检验项目质量标准单位检查验收方法与器具主控项目1模板及其支架应根据工程结构形式、荷载大小、地基±类别、施工设备和材料供应等条件进行设计。应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载对照施工技术措施、观察和手摇动检查2避免隔离剂沾污在涂刷模板隔离剂时，不得沾污钢筋和混凝±接槎处观察检查类别序号检验项目质量标准单位检查验收方法与器具3预埋件、预留孔(洞)齐全、正确、牢固，预埋件制作、安装应符合D1./T5210.1附录B的相关规定观察和手摇动检查1预埋螺栓制作、安装应
