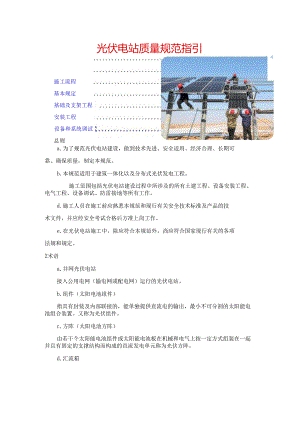

    光伏电站质量规范指引.docx

    施工流程基本规定光伏电站质量规范指引基础及支架工程安装工程设备和系统调试总则4a.为了规范光伏电站建设,做到技术先进、安全适用、经济合理、长期可靠、确保质量,制定本规范。b.本规范适用于建筑一体化以及分布式光伏发电工程。施工范围包括光伏电站建设过程中所涉及的所有土建工程、设备安装工程、电气工程、设备调试、防雷接地等所有工作。d.施工人员在施工前应熟悉本规范和现行有关安全技术标准及产品的技术文件,并应经安全考试合格后方准上岗工作。e.在光伏电站施工中,除应符合本规范外,尚应符合国家现行有关的各项法规和规定。2术语a.并网光伏电站接入公用电网(输电网或配电网)运行的光伏电站。b.组件(太阳电池组件)指具有封装及内部联接的,能单独提供直流电的输出,最小不可分割的太阳能电池组合装置。又称为光伏组件。c.方阵(太阳电池方阵)由若干个太阳能电池组件或太阳能电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元称为光伏方阵。d.汇流箱在太阳能光伏发电系统中,将一定数量、规格相同的光伏组件串联起来,组成一个个光伏串列,然后再将若干个光伏串列并联汇流后接入的装置。e.逆变器用于光伏电站内将直流电变换成交流电的设备。f.光伏支架是太阳能光伏发电系统中为了摆放,安装,固定太阳能组件而设计的特殊的支架。3简易光伏电站质量要求3.1设备质量要求a.光伏组件:应选用高效、高转换率的多晶硅或单晶硅组件,具备长寿命、低衰减等特性。b.逆变器:选用技术成熟、性能稳定的逆变器,应具备高效率、低谐波失真等特点。c.支架系统:支架应选用防腐、防锈、抗风性能强的材料,并满足光伏组件的安装角度和承重需求。d.电缆与接线盒:选用阻燃、耐候性能好的电缆,接线盒应防水、防尘、防腐。3.2 安装工程规范a.基础施工:基础应平整、坚固,符合设计要求,确保光伏组件和支架系统的安装稳定性。b.安装工艺:光伏组件的安装应平整、无倾斜,接线应规范、牢固,防止虚接、短路等现象。3.3 施工要求与标准a.施工人员应经过专业培训,熟悉光伏电站的安装和维护流程。b.施工过程应遵守国家及地方相关标准和规范,确保施工质量和安全。3.4 质量控制与验收a.施工过程中应进行严格的质量控制,确保每个施工环节符合规范。b.工程完成后应进行全面的验收,包括设备性能测试、电气安全检查等,确保电站正常运行。3.5 运营管理与维护a.建立完善的运营管理体系,定期对电站进行检查、维护,确保电站稳定运行。b.定期对光伏组件、逆变器等关键设备进行清洁,保持设备性能。3.6 数据采集与监控a.电站应安装数据采集系统,实时监测电站运行数据,包括发电量、设备状态等。b.建立数据分析体系,对电站运行数据进行分析,为电站优化提供数据支持。3.7 计量计费与供电a.电站应安装符合国家标准的计量设备,确保发电量计量的准确性和公正性。b.供电应符合当地电网的接入要求,确保电站供电的稳定性和可靠性。3.8 安全生产与防护a.电站应制定完善的安全生产管理制度,确保电站运行过程中的安全。b.电站应配备必要的安全防护设施,如防火、防雷、防盗等,确保电站的安全运行。以上是光伏电站质量规范的主要内容,涵盖了设备质量、安装工程、施工要求、质量控制、运营管理、数据采集、计量计费以及安全生产等方面。在实际操作中,应结合具体项目特点和当地法规要求,制定更为详细、具体的实施方案。同时,还应加强人员培训,提高员工素质和技能水平,确保光伏电站的高效、稳定运行。4施工流程图纸设计5基本规定开工前应具备的条件:a.在工程开始施工之前,汉盛营销部取得工程建设手续以及并网接入手续。b.施工单位的资质、特殊作业人员资质、施工机械、施工材料、计量器具等需报给汉盛工程部项目经理审查完毕。c.工程部负责组织设计单位、施工单位以及电站业主会审施工图。d.施工单位根据施工总平面布置图要求布置施工临建设施完毕。e.设备和材料的规格应符合设计要求,不得在工程中使用未经鉴定和不合格的设备材料,由工程部项目经理负责审核。f.设备使用前对设备进行开箱检查,其合格证、说明书、测试记录、备件等随机物品均应齐全,开箱检查由工程部项目经理、施工单位、供货单位一同完成,工程部项目经理负责以上文件的收集保管。g.工程部负责设备和器材的运输、保管,当产品有特殊要求时,应满足产品要求的专门规定。h.隐蔽工程部分,必须在隐蔽前我司工程部会同施工单位做好中间检验及验收记录填写与保管。i.施工记录齐全,工程部项目经理每天填写施工记录单和工程项目施工巡查记录单。6基础及支架工程6.1 一般规定a.水泥进场时,应对其品种、级别、包装或散装仓号、出厂日期等进行检查,并应对其强度、安定性及其他必要的性能指标进行复验,其质量应符合现行国家标准的规定。b.水泥基础及支架应根据工程结构形式、荷载大小、地基类别、施工设备和材料供应等条件进行设计、制作。水泥基础及支架应具有足够的承载能力、刚度和稳定性,能可靠地承受组件的重量、侧压力以及施工荷载。c.水泥基础和屋顶面要完全结合,成为一体,避免水泥基础只是放置在屋面上。d.冬季水泥基础宜采用塑料薄膜覆盖并保温养护,其全部表面应覆盖严密,并应保持塑料布内有凝结水;6.2 屋面钢结构基础的施工应符合下列规定:a.钢结构基础施工应不损害原建筑物主体结构,并应保证钢结构基础与原建筑物承重结构的连接牢固、可靠。b.接地的扁钢、角钢的焊接处应进行防腐处理。c.屋面防水工程施工应在钢结构支架施工前结束,钢结构支架施工过程中不应破坏屋面防水层,如根据设计要求不得不破坏原建筑物防水结构时,应根据原防水结构重新进行防水恢复。6.3 支架基础齐整度应符合下列标准:a.支架基础的轴线及标高偏差应符合表的规定:表支架基础的轴线及标高偏差项目名称允许偏差同组支架基础之间基础顶标高偏差+2mm基础轴线偏差W5mm方阵内基础之间(东西方向、相同标高)基础顶标高偏差÷5mm基础轴线偏差IOmm方阵内基础之间(南北方向、相同标高)基础顶标高偏差土IOmm基础轴线偏差IOmmb.支架基础尺寸及垂直度偏差应符合表的规定:表支架基础尺寸及垂直度允许偏差项目名称允许偏差mm全长基础垂直度偏差5mm基础截面尺寸偏差10mmc.支架基础预埋螺栓偏差应符合表的规定:表支架基础预埋螺栓偏差项目名称允许偏差同组支架的预埋螺栓顶面标高偏差10mm位置偏差2nun方阵内支架基础预埋螺栓(相同基础标高)顶面标高偏差30mm位置偏差2mm6.4场地及地下设施a.道路应按照运输道路与巡检人行道路等不同的等级进行设计与施工。b.电缆沟的施工除符合设计图纸要求外,尚应符合以下要求:1)在电缆沟道至上部控制屏部分及电缆竖井采用防火胶泥封堵。2)电缆沟道在建筑物入口处设置防火隔断或防火门。3)电缆沟每隔60米及电缆支沟与主沟道的连接处均设置一道防火隔断,并且在防火隔断两侧电缆上涂刷不少于1.0米长的防火涂料。4)电缆沟沟底设半圆形排水槽、阶梯式排水坡和集水井。6.5建(构)筑物a.光伏电站建(构)筑物应包括光伏方阵内建(构)筑物、站内建(构)筑物、大门、围墙等,光伏方阵内建(构)筑物主要是指变配电室等建(构)筑物。b.设备基础应严格控制基础外露高度、尺寸与上部设备的匹配统一,混凝土基础表面应一次压光成型,不应进行二次抹灰。7安装工程7.1 一般规定a.设备的运输与保管应符合下列规定:1)在吊、运过程中应做好防倾覆、防震和防受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时,尚应符合产品技术文件的规定。2)设备到场后应作下列检查:包装及密封应良好。 开箱检查型号、规格应符合设计要求,附件、备件应齐全。 产品的技术文件应齐全。外观检查应完好无损。3)设备宜存放在室内或能避雨、雪、风、沙的干燥场所,并应做好防护措施。4)保管期间应定期检查,做好防护工作。b.光伏电站的中间交接验收应符合下列规定:1)光伏电站工程中间交接项目可包含:基础施工、支架安装、组件安装、电缆敷设、桥架安装、电气连接等。2)基础施工、支架安装、组件安装、电缆敷设、桥架安装、电气连接进入下一工序时,应由上一工序施工人员填写“分项工程质量验收记录表”,并提供相关技术资料,交安装专业查验。”分项工程质量验收记录表”可按本标准附录A的格式填写。3)中间验收项目应通过质量验收,对不符合验收要求的项目,移交人员负责整改合格后再次通过中间验收。c.光伏电站的隐蔽工程施工应符合下列规定:D光伏电站安装工程的隐蔽工程应包括:地埋电缆敷设、设备基础、设备接地。2)隐蔽工程隐蔽之前,施工人员应根据工程质量评定验收标准进行自检,自检合格后向监理部提出验收申请。3)监理工程师应在约定的时间组织相关人员与承包人共同进行检查验收。如检测结果表明质量验收合格,监理工程师应在验收记录上签字,承包人可以进行工程隐蔽和继续施工;验收不合格,承包人应在监理工程师限定的期限内整改,整改后重新验收。并填写“隐蔽工程及分部工程、中间验收报告单”。“隐蔽工程及分部工程、中间验收报告单”可按本标准附录的格式B填写。7.2 支架安装a.支架安装前应作下列准备工作:1)支架到场后应作下列检查并填写“工程移交(进场材料、设备初验)纪要”可按本标准附录的格式C填写。外观及保护层应完好无损。型号、规格及材质应符合设计图纸要求,附件、备件应齐全。产品的技术文件安装说明及安装图应齐全。2)支架宜存放在能避雨、雪、风、沙的场所,存放处不得积水,应做好防潮防护措施。如存放在滩涂、盐碱等腐蚀性强的场所应做好防腐蚀工作。保管期间应定期检查,做好防护工作。3)支架安装前施工人员应按照方阵土建基础的技术要求对水平偏差和定位轴线的偏差进行查验,不合格的项目应按照要求进行整改后再进行安装。b.固定式支架及手动可调支架的安装应符合下列规定:1)支架安装和紧固应符合下列要求:钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等,摩擦面应保持干燥、整洁,不宜在雨雪环境中作业。支架的紧固度应符合设计图纸要求及钢结构工程施工质量验收规范GB50205中相关章节的要求。组合式支架宜采用先组合框架后组合支撑及连接件的方式进行安装。 螺栓的连接和紧固应按照厂家说明和设计图纸上要求的数目和顺序穿放。不应强行敲打,不应气割扩孔。 手动可调式支架调整动作应灵活,高度角范围应满足技术协议中定义的范围。 )支架安装的垂直度和角度应符合下列规定:支架垂直度偏差每米不应大于±1度,支架角度偏差度不应大于±1度。对不能满足安装要求的支架,应责成厂家进行现场整改。3)固定及手动可调支架安装的允许偏差应符合表中的规定表固定及手动可调支架安装的允许偏差项目允许偏差(mm)中心线偏差2垂直度(每米)1水平偏差相邻横梁间1东西向全长(相同标高)10立柱面偏差相邻立柱间1东西向全长(相同轴线)54)施工中的关键工
