《有色金属冶炼地块重金属污染土壤分级治理技术规范》.docx

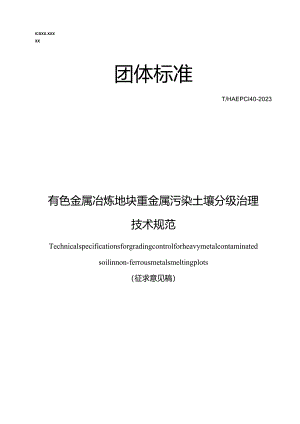

ICSXX.XXXXX团体标准T/HAEPCI40-2023有色金属冶炼地块重金属污染土壤分级治理技术规范Technicalspecificationsforgradingcontrolforheavymetalcontaminatedsoilinnon-ferrousmetalsmeltingplots（征求意见稿）有色金属冶炼地块重金属污染土壤分级治理技术规范1范围本文件规定了有色金属冶炼地块重金属污染土壤级别划分以及污染土壤分级治理技术的适用条件及特点、技术构成和主要设备、关键技术参数或指标以及固化/稳定化技术长效治理的注意事项等基本要求。本文件适用于超过GB36600土壤污染风险筛选值的受到有色金属冶炼活动影响的腾退地块重金属污染土壤的分级评价与分级治理。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件;凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3838地表水环境质量标准GB/T14848地下水质量标准GB18598危险废物填埋污染控制标准GB36600土壤环境质量建设用地土壤污染风险管控标准GB50869生活垃圾卫生填埋处理技术规范HJ25.1建设用地土壤污染状况调查技术导则HJ25.2建设用地土壤污染风险管控和修复监测技术导则HJ25.3建设用地土壤污染风险评估技术导则HJ25.4建设用地土壤修复技术导则HJ25.5污染地块风险管控与土壤修复效果评估技术导则HJ25.6污染地块地下水修复和风险管控技术导则HJ/T299固体废物浸出毒性浸出方法硫酸硝酸法HJ557固体废物浸出毒性浸出方法水平振荡法HJ1282污染土壤修复工程技术规范固化/稳定化3术语和定义下列术语和定义适用于本文件。3. 1土壤污染soilcontamination人为因素导致某种物质进入陆地表层土壤，引起土壤化学、物理、生物等方面特性的改变，影响土壤功能和有效利用，危害公众健康或者破坏生态环境的现象。3.2地块plotofland指地球表面上有统一权属主（对某实体及实物拥有所有权或使用权的单位和个人）和统一土地利用类别的完整封闭的土地，是地籍管理和地籍测绘的基本单元。3.3场地土壤sitesoil场地土壤则是指在场地范围内的地基土。3.4浸出毒性leachingtoxicity固体废物遇水浸沥，浸出的有害物质迁移转化，污染环境，这种危害特性称为浸出毒性。3.5人体可给性bioaccessibility重金属污染物随土壤经口摄入后，可溶解于人体肠胃液中的质量与其在摄入土壤中总质量的比值。3.6地下水污染groundwaterpollution人为原因导致地下水物理、化学、生物性质改变，使地下水水质恶化的现象。3.7地表水污染surfacewaterpollution主要由人类活动排放污染物，造成地面水的水体水质污染。3.8分级评价gradingassessment是指在有色金属冶炼地块基础信息调查和采样调查的基础上,根据地块土壤和地下水中重金属污染物超标情况、污染物迁移途径和受体等信息，分析地块的相对风险水平，并根据多个地块的相对风险水平评价划分地块污染风险等级，为开展重金属污染地块治理修复提供依据。3.9分级治理leveltoleveladministration根据修复目标以及土壤污染级别的不同采取相应的治理措施。3.10原位修复in-situremediation不移动受污染的土壤或地下水，直接在地块发生污染的位置对其进行原地修复或处理。3.11异位修复ex-situremediation将受污染的土壤或地下水从地块发生污染的原来位置挖掘或抽提出来,搬运或转移到其他场所或位置进行治理修兔。3. 12固化/稳定化SolidificationZstabiIization将污染土壤与能聚结成固体的材料（如水泥、沥青、化学制剂等）相混合，通过形成晶格结构或化学键，将土壤或危险废物捕获或者固定在固体结构中，从而降低有害组分的移动性或浸出性。其中，固化是将废物中的有害成分用惰性材料加以束缚的过程,而稳定化是将废物的有害成分进行化学改性或将其导入某种稳定的晶格结构中的过程，即固化通过采用具有高度结构完整性的整块固体将污染物密封起来以降低其物理有效性，而稳定化则降低了污染物的化学有效性。4. 13阻隔技术diaphragmingengineeringtechnology采用阻隔、堵截、覆盖等工程措施，控制污染物迁移或阻断污染物暴露途径，使污染介质与周围环境隔离，避免污染物与人体接触和随降水或地下水迁移进而对人体和周围环境造成危害，降低和消除地块污染物对人体健康和环境的风险的技术。3. 14建设用地健康风险评估healthriskassessmentoflandforconstruction在土壤污染状况调查的基础上，分析地块土壤和地下水中污染物对人群的主要暴露途径，评估污染物对人体健康的致癌风险和危害水平。4符号、代号和缩略语下列符号、缩略语适用于本文件。SBET：模拟胃液提取法5基本原则3.1 科学性本文件提出的分级评价和分级治理技术以有色金属冶炼地块土壤详查单元内的重金属污染特征为基础，充分考虑科学确定评价内容、评价指标和评价方法。基于分级评价的基础上针对有色冶炼地块污染土壤选用相匹配的、针对性强的治理技术措施，以系统思维实现精准治污，对有色冶炼地块重金属污染土壤进行科学生态治理，切实改善区域生态环境质量。3.2 综合性全面调研相关法律法规、标准规范，统筹兼顾，既要符合法律、法规、规章和强制性标准的要求,又要与现行的国家标准、行业标准和地方标准相协调，科学合理制定有色金属冶炼地块重金属污染土壤分级治理技术规范。3.3 公正性以引导、规范有色冶炼腾退地块土壤重金属污染治理为出发点，科学设置规范制定范围，合理制定标准内容；制定过程多方参与、协商一致、公开透明，满足我省生态环境保护和有色冶炼腾退地块土壤重金属污染防治等工作需求，促进市场有序竞争和行业健康发展。3.4 实用性以服务于我省生态环境保护和有色冶炼腾退地块土壤重金属污染防治等工作为导向，基于国情、省情，结合当前技术水平和经济社会条件，合理制定技术方法和要求，切实做到分级合理可行，易于操作，选用的匹配技术成熟度高、经济合理、切实可行，适用于我省有色冶炼腾退地块土壤重金属污染治理。6分级评价体系6.1 评价指标6.1.1 土壤重金属总量超过GB36600筛选值的土壤开展污染土壤评价分级，筛选值见附录A。6.1.2 基于硫酸硝酸法或水的浸出毒性水质评价阳离子重金属开展基于HJ/T299或阴离子重金属开展基于HJ557的浸出毒性水质评价。6.1.3 基于SBET提取的人体健康风险评价（致癌和非致癌健康风险指数）模拟测试土壤中重金属在人体胃液中的溶解量（即人体可给量，SBET提取，具体方法见附录B）,并以此作为暴露剂量进行健康风险评估，能在一定程度上克服基于总量评估导致结果过于保守的问题。土壤中污染物进入人体的主要途径有：经口直接摄入、皮肤接触、呼吸吸入、食用受污染的农产品以及饮用被污染的水。为简化计算，考虑实际腾退地块重金属对人体健康的主要风险，人群主要经口摄入土壤而暴露于污染土壤，基于SBET提取分别计算经口摄入土壤途径的致癌效应和非致癌效应。计算公式按照HJ25.3要求执行（第一类或者第二类用地方式下，对于单一污染物的致癌利非致癌效应，计算经口途径对应土壤暴露量的推荐模型见HJ25.3附录A公式（A.1）和公式（A.2）或者见附录A公式（A.21）和公式（A.22）O6.2 等级划分6.2.1 场调资料收集与初评基于详查单元内场调结果，结合有色治炼企业厂区实际情况，确定土壤重金属污染物种类、污染程度、空间分布特征，开展场地土壤污染风险评估，评估过程符合HJ25.3规定。6.2.2 污染分级与调整在前期初评的基础上，对于实际场地土壤重金属总量超过GB36600筛选值的土壤，开展土壤重金属浸出毒性测试（HJ/T299或者HJ557）和基于SBET提取的人体健康风险评价（致癌和非致癌健康风险指数），根据土壤重金属污染的评价指标和分级评价标准，确定地块重金属污染等级。对于受污染程度相似的场地土壤，综合考虑场地厂区的物理边界（如厂房、硬化路面等）、地块边界或权属边界等因素，原则上划分为同一类别，对于多重金属复合污染类型，以污染程度最高的重金属污染类别划分界定（表1）。根据最新土地利用类型变更情况、场地土壤环境质量的变化情况（如突发事件等导致的新增受污染场地或已完成治理的场地等），及时调整类别。表1有色金属冶炼地块重金属污染程度分级评价标准污染土壤评价指标相关指标数值、意义评价方法污染程度评级超过GB36600筛选值的重金属污染土壤阳离子基于HJ/T299或者阴离子HJ557的浸出毒性水质评价根据地块周边影响介质，选择与国家相应标准GB3838或GB/T14848的IV类指标比对，超过限定值即超标。水质评价未超标以及人体健康风险评价指数均未存在风险。轻度各指数介于轻度和重度之间的可能情况。中度基于SBET提取的人体健康风险评价（致癌和非致癌健康风险指数）开展经口摄入途径的非致癌健康风险评价（1）和致癌健康风险评价（W4）,若大于限定值则认为存在风险。水质评价超标且人体健康风险评价指数（至少有一项）均存在风险。重度7分级治理技术体系7.1 可行性治理技术有色金属冶炼污染场地的类别主要有铜冶炼、铅冶炼、锌冶炼、银冶炼、铝冶炼、睇冶炼、汞冶炼、铝冶炼。除去铝冶炼外，其余场地多为重金属复合污染，由于生产工艺和厂区布局的差异，污染特征有所不同，涉及的主要重金属类型包括铜、锌、铅、镉、铭、银、碑、汞、睇等。基于地块修复目标，按照“环境修复+开发建设”的总体要求，针对有色金属冶炼地块土壤重金属污染分级类别、场地条件、污染特征，根据各项技术措施的成熟度、适用条件、修复效果、成本、时间和环境安全性等因素推荐主流管控技术4项（植被生态恢复技术、土壤稳定化技术（包括原位/异位）、土壤固化技术（包括原位/异位）以及土壤阻隔填埋技术）和修复技术2项（化学还原技术（包括原位/异位）和异位土壤洗脱技术），作为有色冶炼地块不同污染程度土壤的分级治理技术体系的备选技术。技术规范中列出的备选技术是基于目前国内外修复场地的实际案例应用列出的，并且参考我国污染场地修复技术目录。实际场地修复大都存在多种污染物以及不同污染程度共存的情况，具体修复方案的制定应根据实际状况选择一种或多种技术的组合进行处理。7.1.1 植被生态恢复技术在工程建设中采用相关的生态植物（如不同乔、灌、草、藤等），在特定环境条件下混合配置后，对开挖或填方所形成的地块进行植被恢复的一种综合技术应用方案，减少重金属被淋滤到地下水或通过空气扩散进一步污染环境的可能性。7.1.1.1 适用条件及特点适用于以景观绿地为用途的冶炼地块重金属轻中度污染土壤。此技术工艺操作简单、应用范围广（各种重金属污染）、环境友好、成本低，不会破坏土壤的结构和性质，绿色低碳，原位性好。本技术不适用于污染物浓度过高或土壤理化性质严重破坏不适合植物生长的土壤。7.1.1.2 1.1.2技术构成和主要设备主要由植物育苗、植物种植、管理与刈割系统、处理处置系统与再利用系统组成，辅以翻耕设备、灌溉设备以及施肥器械。7.1.1.3 关键技术参数或指标a）充分考虑植物立地和养护管理条件，保证植被恢复所需的土壤养分含量
