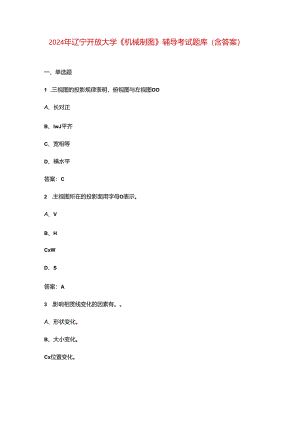

2024年辽宁开放大学《机械制图》阶段性考核参考试题库（含答案）.docx

2024年辽宁开放大学机械制图辅导考试题库（含答案）一、单选题1 .三视图的投影规律表明，俯视图与左视图OOA、长对正B、IwJ平齐C、宽相等D、横水平答案：C2 .主视图所在的投影面用字母O表示。A、VB、HCxWD、S答案：A3 .影响相贯线变化的因素有。A、形状变化。B、大小变化。Cx位置变化。Dv以上均正确。答案：D4 .当一个面平行于一个投影面时，必O于另外两个投影面A、平行B、垂直C、倾斜答案：B5 .图样中，机件的不可见轮廓线用O画出。Ax细实线B、粗实线C、虚线D、点划线答案：C6 .直线CD在侧面投影面上的投影有积聚性，因此称之为（）。Ax一般位置直线或倾斜线B、侧垂线C、正平线D、水平线答案：B7 .标注水平尺寸时，尺寸数字的字头方向应OOA、水平B、向左Cx向右D、向上8 .下列尺寸正确标注的图形是()A、W（八）B、(C)C、1D、(O)答案：C9 .主视图所在的投影面称为正立投影面，简称正面，用字母()表示。A、VC、uHDv"S”答案：A10 .角度的尺寸数字一律按O位置书写。A、水平B、垂直C、水平向左D、水平向右答案：A11 .当线段垂直于投影面时，得到的该投影面上的投影具有O性。A、实形B、类似C、相仿D、积聚答案：D12 .俯视图是由上向下投射所得的视图，它反映形体的（）和左右方位。A、前后Bv左右C、俯仰D、以上均可答案：A13 .下列缩写词中表示均布的意思的是（）A、SRB、EQSC、C答案：C14 .垂直于W面的直线称为（）。A、侧垂线Bv中垂线C、正垂线Dv铅垂线答案：A15 .普通螺纹的牙型为（）。Av三角形B、梯形C、锯齿形答案：A16 .正等轴测图中，为了作图方便，轴向伸缩系数一般取（C）A、3B、2C、1答案：C17 .下列比例当中表示缩小比例的是（）Av1:1C、1:2答案：C18 .立体被平面截切所产生的表面交线称为（）。A、相贯线B、素线C、截交线D、母线答案：C19 .标题栏一般位于图纸的OA、右下角B、左下角C、右上角答案：A20 .正投影的基本性质（）。A、水平线B、侧平线C、正平线Dv一般位置平面答案：D21 .机械制图中一般不标注单位，默认单位是（）AmmBxcmCm答案：A22 .下列符号中表示强制国家标准的是°。A、GB/TBxGB/ZC、GB答案：C23.144.外螺纹的献宝画法是:大径用粗实线表示，小径用O表示，终止线用粗实线表示.A、粗实线B、细实线C、波浪线答案：B24 .已知直齿圆柱齿轮模数唁2.5mm,齿数"32,则齿轮分度圆的直径为。A%60mmBv70mmC80mmDx90mm答案：C25 .符号"SR”表ZF（）A、圆C、球Dv圆锥答案：C26 .比例是指（）相应要素的线性尺寸之比。A、图样和实物Bv实物和图样C、图样和实际D、实际和图样答案：A27 .主视图与左视图（）Av长对正B、高平齐C、宽相等答案：B28 .三视图是采用（）得到的A、中心投影法B、正投影法C、斜投影法答案：B29 .145.尺寸标注由尺寸界线、尺寸线、（）组成。A、尺寸C、水平D、尺寸数字答案：D30 .标注垂直尺寸时，尺寸数字的字头方向应OA、水平B、向左C、向右D、向上答案：B31 .左视图是由左向右投射所得的视图，它反映形体的O和前后方位。Av前后B、左右C、俯仰D、以上均可答案：B32 .主视图与俯视图OAv长对正B、高平齐C、宽相等答案：A33 .一个完整的尺寸应该包括尺寸数字、尺寸线和O三部分。A、尺寸箭头B、尺寸符号C、尺寸单位D、尺寸单位答案：D34 .在图纸上必须用（）画出图框。Ax虚线B、实线C、点画线D、粗实线答案：D35 .求作相贯线的基本思路为求作两相交回转体表面上一系列（）。A、可见点B、不可见点C、共有点D、重影点答案：C36 .在三视图中，主视图反映物体的OAx长和宽B、长和高C、宽和高答案：B37 .物体上互相平行的线段，轴测投影OA、平行B、垂直C、无法确定答案：A38 .旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用:A、N代替B、S代替C、1.代替答案：A39 .在图纸上必须用（）画出图框。A、细实线B、粗实线C、虚线D、点划线答案：B40 .俯视图所在的投影面称为水平投影面，简称水平面，用字母O表示。Av"V"BvC、“H”Dv"S”答案：C41 .图样中尺寸线和尺寸界线用（）画出。A、细实线B、粗实线C、虚线D、点划线答案：A42 .尺寸线为水平方向时，尺寸数字的字头方向应OOA、朝上B、朝下C、朝左D、朝右答案：A43 .立体分为平面和曲面两种，所有表面均为平面的立体称为（）。Av平面体Bv曲面体Cx基本体Dv几何体答案：A44 .正等轴测图的轴间角为（）Av120Bv60C、9045 .圆柱被平面截切后产生的截交线形状有圆、矩形、和（）三种。A、抛物线B、双曲线C、双曲线加直线D、椭圆答案：D46 .三视图的投影规律表明，主视图与左视图OoA、长对正B、高平齐C、宽相等D、横水平答案：B47 .平行于W面的直线称为（）。A、水平线B、侧平线C、正平线D、一般位置平面答案：B48 .图样中，机件的可见轮廓线用O画出。Ax细实线B、粗实线D、点划线答案：B49 .重合剖面的轮廓线都是用（C）A、细点画线绘制B、粗实线绘制C、细实线绘制答案：C50 .零件的真实大小应以（）为依据。Av图样上的实际大小B、零件的实际大小C、图样上所注的尺寸大小Dv实际测量的大小答案：C51 .根据投影面展开的法则，三个视图的相互位置必然是以O为主。A、左视图B、主视图C、俯视图D、任一视图答案：B52 .主视图是（）所得的视图。A、由左向右投影。Bx由右向左投影。C、由上向下投影Dv由前向后投影。答案：D53 .在标注球的直径时应在尺寸数字前加（）AvRBxC、S答案：C54 .左视图所在的投影面用字母（）表示。A、VBvHCxWDvS答案：C55 .三视图的投影规律是OoAv主视图与俯视图长对正。Bv主视图与左视图高平齐。C、俯视图与左视图宽相等。D、AxB、C均正确。答案：D56 .工程技术人员用于表达设计思想、进行技术交流时所绘制的各种图，通常称为（）。Av加工图纸B、工程图样C、工程图Dv零件加工图答案：B57 .当任何图线穿过尺寸数字时都必须（）。A、断开Bv相连C、加粗Dv用方框标出答案：A58 .平行于V面的直线称为（）。A、水平线B、侧平线C、正平线Dv一般位置平面答案：C59 .下列比例当中表示放大比例的是（）Av1:1Bx2：1C、1:260 .132±。25的公差为OA、+0.0125B、-0.0125G+0.025D、0.025答案：D61 .表面粗糙度中，Ra的单位为()Av米B、毫米C、微米D、厘米答案：C62 .图形的轮廓线、轴线或对称中心线及其引出线可作为OOA、相贯线B、素线C、尺寸界线D、尺寸线答案：C63 .普通螺纹的公称直径为螺纹的()Av大径B、中径答案：A64 .左视图是（）所得的视图。A、由左向右投影。B、由右向左投影。C、由上向下投影。Dv由前向后投影。答案：A65 .靠近主视图的方向为O方。Av前B、后C、左D、右答案：B66 .立体分为平面和曲面两种，表面中包含有曲面的立体称为（）。Av平面体Bv曲面体Cx基本体D、几何体答案：B67 .左视图所在的投影面称为侧立投影面，简称侧面，用字母（）表示。Av"V”B、“WC、“H”D、“S”答案：B68 .画正等轴测图的X、Y轴时，为了保证轴间角，一般用（八）三角板绘制A、300B、450Cv900答案：A69 .角度的尺寸数字一律按O位置书写。A、水平B、向左Cx向右D、向上答案：A70 .平面体上相邻表面的交线称为（）。Ax素线B、结交线C、相贯线D、棱线答案：D71 .直线AB在三个投影面上的投影均不反映实长，因此称之为（）A、一般位置直线Bx正平线C、水平线Dx侧平线答案：A72 .管螺纹的代号是。AxBBvTrC、GD、M答案：C73 .当一条直线平行于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性答案：A74 .在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（B）A、0.5Bx1C、2答案：B75 .平面体的截交线为封闭的（）。A、平面图形。B、平面线段Cv空间图形Dv空间几何体答案：A76 .截交线的性质（）。Av共有性Bx封闭性Cv公有性和封闭性Dx均不正确答案：C判断题1 .如果公差带为圆形或圆柱形，公差值前可加（）Ax正确B、错误答案：A2 .投影法可分为中心投影法和平行投影法两大类。OAx正确B、错误答案：A3 .三个投影面两两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点0,称为原点（）A、正确B、错误答案：A4 .判断下图的画法是否正确。（）Ax正确B、错误答案：B5 .正等轴测图与斜二等轴测图的轴间角完全相同。OAx正确答案：B6 .有效螺纹的终止界线用粗实线表示（）Av正确Bx错误答案：B7 .画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。OAv正确Bx错误答案：A8 .非回转体类零件的主视图一般应选择工作位置。（）Av正确Bx错误答案：A9比例是指图样与实物相应要素的线性尺寸之比。（）Av正确Bx错误答案：BAx正确B、错误答案：B11 .上、下偏差可正、可负、可为零（）Ax正确B、错误答案：A12 .左视图是零件从左到右的投影。OB、错误答案：A13 .俯视图反映了物体的前、后和左、右位置关系；（）Ax正确B、错误答案：A14 .形体中平行于坐标轴的棱
