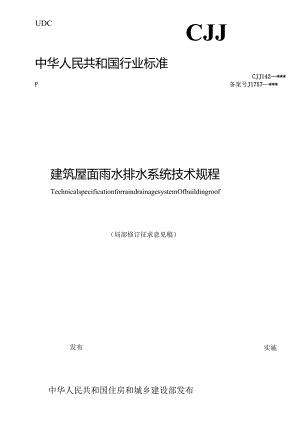

UDCCJJ中华人民共和国行业标准CJJ142*P备案号J1757*建筑屋面雨水排水系统技术规程TechnicalspecificationforraindrainagesystemOfbuildingroof（局部修订征求意见稿）实施发布中华人民共和国住房和城乡建设部发布中华人民共和国行业标准建筑屋面雨水排水系统技术规程TechnicalspecificationforraindrainagesystemofbuildingroofCJJ142*J1757*批准部门：中华人民共和国住房和城乡建设部施行日期：*年*月*日中国建筑工业出版社*年北京前言根据住房和城乡建设部关于印发2023年工程建设规范标准编制及相关工作计划的通知（建标函【2023】42号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容包括总则，术语、符号，屋面雨水排水系统，屋面集水沟设计，半有压屋面雨水系统设计，压力流屋面雨水系统设计，重力流屋面雨水系统设计，加压提升雨水系统设计，施工安装，工程验收和维护管理。本规程修订的主要内容是：1、为了与现行国家标准建筑给水排水与节水通用规范GB55020-202I相协调一致，将原强制性条文3.1.2条、3.1.9条和3.4.5条改为一般性条文,并对其内容进行细化和补充；2、结合现行国家标准建筑给水排水设计标准GB50015-2019和建筑与小区雨水控制及利用工程技术规范GB50400-2016的规定，补充了屋面雨水有组织排放的方式、雨水斗的具体性能要求、更新了87型雨水斗的装配图和部件尺寸、补充了进气型重力流雨水斗的相关规定和部件尺寸、调整了般性建筑物和工业厂房的设计重现期、补充完善雨水管道敷设要求、增加了承压铸铁管、塑料与金属复合管的管材选用要求、增加了严寒地区和寒冷地区金属屋面天沟融雪防结冰系统的要求、补充了消能检查井和虹吸雨水系统启动时间的相关规定、补充了重力流雨水斗的设计规定、调整了雨水提升泵设置数量要求、补充了对雨水管道标识的相关规定等。本规程由住房和城乡建设部负责管理和解释，由中国建筑设计研究院有限公亘负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑设计研究院有限公司（北京市西城区车公庄大街19号，邮编：100044）。本规程主编单位：本规程参编单位：本规程主要起草人员：本规程主要审查人员：目次1总则12术语、符号22.1 术语.22.2 符号33基本规定53.1 一般规定53.2 雨水斗53.3 雨水径流计算73.4 系统选型与设置84屋面集水沟设计.124.1 集水沟设置.124.2 集水沟计算,124.3 溢流口计算155半有压屋面雨水系统设计165.1 系统设置,16IV5.2 系统参数与计算166压力流雨水系统设计186.1 系统设置186.2 系统参数与计算197重力流屋面雨水系统设计217.1 系统设置217.2 系统参数与计算,218加压提升雨水系统设计238.1 一般规定238.2 雨水汇集设施238.3 雨水集水池248.4 水泵设置248.5 系统计算259施工安装269.1 一般规定269.2 进场检验279.3 雨水斗-安装279.4 管道安装279.5 雨水潜水泵安装289.6 固定件安装2910工程验收和维护管理3210.1 一般规定3210.2 安装验收3210.3 密闭性能验收3310.4 竣工验收3310.5 维护33附录A雨水斗流量和斗前水深试验测试方法34附录B深度系数和形状系数法36附录C压力流屋面雨水系统容积式测试法37本规程用词说明38引用标准名录39附：条文说明40Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.25 ymbols33 BasicRequirements53.!GeneralRequirements53.2RoofDrain53.3RainRun-offCalculation73.4SystemSelectionandSettings84 DesignofRfGullyDesigning124.1 GullySetting124.2 Gullycalculalion124.3 OverflowGatecalculation155DesignofRoofRainwaterSystemofHal仔PreSSUreFlow16,165.1 SystemSettingVl5.2 SystemParameterandCalculation166DesignofRoofRainwaterSystemofPressureFlow.186.1 SystemSettingJ86.2 SystemParameterandCalculation“197DesignofRoofRainwaterSystemofGravityStormSystem217.1 SystemSetting217.2 SystemParameterandCalculation218DesignofPressureRaiseRainwaterSystem231.1 GeneralRequirements231.2 RainwaterCollectionFacilities231.3 RainwaterCollectionTank241.4 PumpSetting241.5 SystemCalculation259 ConstructionandInstallation.269.1 GeneralRequirements.269.2 EntryInspection.279.3 RoofDrainInstallation279.4 PipesInstallation279.5 RainSubmersiblePumpinstallation289.6 FixedAttachmentInstallation2910 InspectionandMaintenanceManagement3210.1 GeneralRequirements3210.21 nstallationandAcceptance3210.22 1.eakTest3310.23 Acceptance3310.24 Maintenance33Appendix A RoofDrainFlowandRoofDrainDepthtestingMethod34Appendix B DepthCoefficientandShapeCoefficient36AppendixCVolumeTestingMethodofSiphonicRoofDrainageSystem37ExplanationofWordinginThisSpecification381.istofQuotedStandard39AdditioniExplanationofProvisions40VlIVIIl1.0.1为规范建筑屋面雨水排水工程的设计、施工、验收及维护管理，做到技术先进、经济合理、安全可靠、确保质量,制定本规程。1.0.2本规程适用于新建、扩建和改建的民用建筑、工业建筑的屋面以及与建筑相通的下沉广场、下沉庭院的雨水排水工程。1.0.3建筑屋面雨水排水工程设计、施工应与土建工程密切配合。1.0.4建筑屋面雨水排水系统应满足使用要求，并应为维护管理、维修检测以及安全保护等提供便利条件。1.0.5建筑屋面雨水排水工程设计、施工、验收及维护管理，除应执行本规程外，尚应符合国家现行有关标准的规定。2术语、符号2.1 术语2.1.1 建筑屋面雨水排水工程buildingroofraindrainageproject建筑屋面、雨棚、阳台、窗井、与建筑相通的下沉庭院和广场、地下室坡道等雨水排水工程的统称。2.1.2 承雨斗hopper安装在侧墙的外挂式雨水集水斗。！承接屋面侧入式雨水斗排水或檐口天沟排水，具有在排水过程中持续进气和自行溢水散流功能的雨水斗。2.1.3 A重力流雨斗gravity(non-pressureflow)roofdrain当斗前水深低于设计溢流水位时，始终保持进气功能，使排水系统的流态保持在重力(无压)流的雨水斗。2.1.4 1.387型雨水斗87roofout3Idrain具有整流、阻气功能的雨水斗。其排水流量达到最大值之前，斗前水位变化缓慢；流量达到最大值之后，斗前水位急剧上升。I具有阻气和整流功能，在斗前水深变化范围内，系统的排水流态不固定，在重力(无压)流、半有压和有压流范围内变化的雨水斗。2.1.5 A格栅斗帽雨水斗SiDhoniCroofdrainWithoUlairbaffle带集水斗的虹吸雨水斗去掉防涡流装置构成的雨水斗。2.1.6 檐沟外排水externaldrainageofgutter采用成品檐沟或土建檐沟汇水排入雨水立管的排水方式。2.1.7 承雨斗外排水externaldrainageofrainwaterhopper屋面女儿墙上贴屋面设侧排排水口，侧墙设集水斗承接雨水的排水方式。2.1.8 天沟排水gutterdrainage天沟收集雨水，沟内设雨水斗的排水方式。依据雨水管道设置在室内和室外，分为天沟内排水和天沟外排水。2.1.9 半有压遍屋面雨水系统roofrainwatersystemofhalf-pressureflow系统的设计流态处于重力输水无压流和有压流之间的屋面雨水系统，采用87(79)型雨水斗或性能与之相当的雨水斗。2.1.10 压力流屋面雨水系统roofrainwatersystemofpressureflow系统的设计流态为重力输水有压流的屋面雨水系统，并设置相应的专用雨水斗。当采用虹吸雨水斗时可称为虹吸式屋面雨水系统。2.1.11 重力流屋面雨水系统roofrainwatersystemofgravitystormsystem系统的设计流态为重力输水无压流的屋面雨水系统。2.1.12 密闭系统closedsystem在室内无任何敞开口的雨水排水系统。2.1.13 内排水internaldrainage雨水立管敷设在室内的雨水排水系统。2.1.14 外排水externaldrainage雨水立管敷设在室外的雨水排水系统。2.1.15 过渡段transitionzone水流流态由虹吸满管压力流向重力流过渡的管段。过渡段设置在系统的排出管上，作为虹吸式屋面雨水
