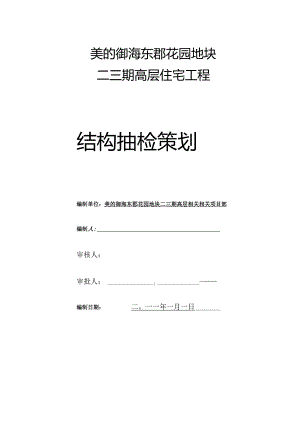

美的御海东郡花园地块二三期高层住宅工程结构抽检策划编制单位：美的御海东郡花园地块二三期高层相关相关项目部编制人:审核人：审批人：;-编制日期：二。一一年一月一日目录第一节各部位混凝土设计标号2第二节各栋楼层板楼板设计厚度6.15钢筋保护层厚度7第二章、编制说明及依据7第节编制说明71,6帝I.S第三章、结构实体检测8第节凝土同条件试块：.8第二节结构实体钢筋保护层厚度检验10第三节板厚11311.、外观实测实量.18第一章、工程概况（一）、工程建设概况工程名称美的御海东郡花园地块二三期高层住宅工程地址佛山市顺德区容桂高黎社区居委会外环路以东建设单位佛山市顺德区捷高房产有限公司设计单位广州瀚华建筑设计有限公司总包单位中建三局建设工程XX工程主要功能或用途本工程为社区高层住宅楼，其中包括4栋住宅，1个地下车库，以及室内给排水、强弱电系统工程(二)、工程规模单位工程名称建筑物层数建筑面积(曲)层高(m)结构形式首层标准层地下室224032.183.5/-2F3.54.77F框剪2栋A型3283754.85.53.0框剪1栋B1B2型325.53.0框剪1栋C1C2型325.53.0框剪合计107786.98第一节各部位混凝土设计标号地下室混凝土情况层号标高(m)层高Gn)墙、柱梁、板地下室一层-4.7504,600C50C30地下室二层-8.3003.550C50C30地下室桩承台、地下室底板、地下室外壁板、地下室水池底板及外壁板碎抗渗等级为P8,地下室顶板、上部水池底板及壁板碎抗渗等级为P6.注:与地下水接触部位应采用普通硅酸盐水泥,水泥用量不小于360kgm3,且铝酸三钙含量须小于8%oA型2-2-1、2-2-2栋混凝土情况层号标高(m)层高(m)墙、柱梁、板1-0.0505.500C50C3025.4502.950C50C3038.4002.950C50C30411.3502.950C50C30514.3002.950C50C30617.2502.950C45C30720.2002.950C45C30823.1502.950C45C30926.1002.950C45C301029.0502.950C40C301132.0002.950C40C301234.9502.950C40C301337.9002.950C40C301440.8502.950C35C301543.8002.950C35C301646.7502.950C35C301749.7002.950C35C301852.6502.950C30C301955.6002.950C30C302058.5502.950C30C302161.5002.950C30C302264.4502.950C30C302367.4002.950C30C252470.3502.950C30C252573.3002.950C30C252676.2502.950C30C252779.2002.950C30C252882.1502.950C30C252985.1002.950C30C253088.0502.950C30C253191.0002.950C30C253293.9502.950C30C25天面层96.9002.950C30C25电梯机房102.956.05C30C25屋面层109.5006.55C30C25B型2-1-2栋混凝土情况层号标高(m)层高(m)墙、柱梁、板1-0.0505.500C50C3025.4502.950C50C3038.4002.950C50C30411.3502.950C50C30514.3002.950C50C30617.2502.950C45C30720.2002.950C45C30823.1502.950C45C30926.1002.950C45C301029.0502.950C40C301132.0002.950C40C301234.9502.950C40C301337.9002.950C40C301440.8502.950C35C301543.8002.950C35C301646.7502.950C35C301749.7002.950C35C301852.6502.950C30C301955.6002.950C30C302058.5502.950C30C302161.5002.950C30C302264.4502.950C30C302367.4002.950C30C252470.3502.950C30C252573.3002.950C30C252676.2502.950C30C252779.2002.950C30C252882.1502.950C30C252985.1002.950C30C253088.0502.950C30C253191.0002.950C30C253293.9502.950C30C25天面层96.9002.950C30C25电梯机房103.0006.1C30C25屋面层108.5005.5C30C25C型2-1-1混泥土情况层号标高Gn)层高(m)墙、柱梁、板1-0.0505.500C50C3025.4502.950C50C3038.4002.950C50C30411.3502.950C50C30514.3002.950C50C30617.2502.950C45C30720.2002.950C45C30823.1502.950C45C30926.1002.950C45C301029.0502.950C40C301132.0002.950C40C301234.9502.950C40C301337.9002.950C40C301440.8502.950C35C301543.8002.950C35C301646.7502.950C35C301749.7002.950C35C301852.6502.950C30C301955.6002.950C30C302058.5502.950C30C302161.5002.950C30C302264.4502.950C30C302367.4002.950C30C252470.3502.950C30C252573.3002.950C30C252676.2502.950C30C252779.2002.950C30C252882.1502.950C30C252985.1002.950C30C253088.0502.950C30C253191.0002.950C30C253293.9502.950C30C25天面层96.9002.950C30C25电梯机房102.9506.050C30C25屋面层109.5006.550C30C25第二节、各栋楼层板楼板设计厚度部位地下室底板地下室T层板地下室顶板地下室车道一、三地下室车道二地下室车道四设计厚度(mm)500250400150,250250,300150A型2-2-1、2-2-2栋部位负一层首层二层三层三十二层天面层梯间设计厚度(mm)120、150180100、120100、120、170、150100、130、150120B型2-1-2栋部位负一层首层二层三层三十二层天面、梯间设计厚度(mm)100、120180100、150、120、180100、120、150、170120C型2-1-1栋部位负一层首层二层三十二层天面层梯间设计厚度(mm)130、180180、250100、120、130、140150120、130120、200第三节、钢筋保护层厚度地下室底板及外壁板迎水面保护层为50mm,其它结构主筋保护层见下表:位置地下(mm)地上(mm)构件名称基础墙、板内侧墙、板外侧梁内侧梁外侧柱板墙、天面板外侧柱梁保护层厚度401520253030152
