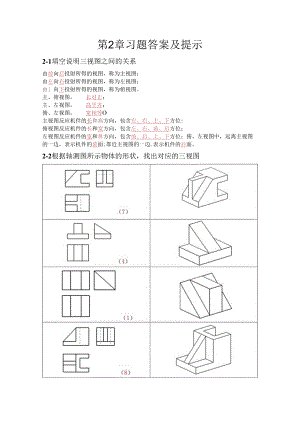

第2章习题答案及提示2-1填空说明三视图之间的关系由前向后投射所得的视图，称为主视图；由左向右投射所得的视图，称为左视图；由向下投射所得的视图，称为俯视图。主、俯视图，长对正；主、左视图，高平齐；俯、左视图，宽相等O主视图反应机件的长和高方向，包含左、右、上、下方位:俯视图反应机件的长和宽方向，包含左、右、前、后方位；左视图反应机件的宽和鼻方向，包含前、后、上、下方位；俯、左视图中，远离主视图的一边，表示机件的前面;靠近主视图的一边,表示机件的后面。2-2根据轴测图所示物体的形状，找出对应的三视图2-3根据给出的轴测图，补画三视图中缺少的图线2-4根据轴测图绘制三视图作图要点提示：D首先要确定出主视方向.通常选择比较大的尺寸作为左右方向（即长度）：2）按照主视方向画出主视图的轮廓线（看到的可见形状），尺寸从轴测图中直接量取;3）按照三视图的三等关系画出俯视图和左视图的轮廓线；4）再考虑内部结构和被遮住的结构，补画虚线；注意：对称的图形应画出对称线；孔的圆投影应画出中心线，非圆投影应画出轴线。（1）(4)(5)或者将右部方槽视为仅通到内部即可:(12)将后面和下面的方槽视为同尺寸(以测量为准)：或者将后面和下面的方槽槽宽尺寸视为不同（以测量为准）：2-5点、线、面、体的投影(1)（相交）（平行）第四小题的第二种判断方法：（交叉）线线线线线线(4)SA是一一般位置直SB是侧平SC是一一股信置宜.AB是水平BC是一水平AC是侧垂(6)(7)2-7已知回转体被平面截切,求作截切后的三面投影(1)(2)2-8求作相贯线，要求保留作图辅助线作图思路提示：1、先做特殊点：最高、最低、最左、最右点；2、再做几个中间点：应用辅助平面法，根据圆柱投影的积聚性找出两圆柱表面的共有点；3、判断可见:性，光滑连接各点。作图思路提示：1、先做特殊点：最高、最低、最左、最右点（最大轮廓交点）；2、再做几个中间点：应用辅助平而法，找出圆柱表面素线与圆锥上纬圆的交点,即为两表面的共有点；3、判断可见性，光滑连接各点。作图思路与上题类似，适当多做几个中间点。简化画法提示：根据圆柱之间的直径关系判断相贯线形状，两直径相同时相贯线投影为直线，连接轮廓交点即可；直径不同时，相贯线为曲线，并向大圆柱的轴线弯曲。2-9已知主、俯视图，选择正确的左视图2-10根据三视图绘制正等轴测图或斜二测轴测图(1)(2)2-11用AutoCAD抄画给出的视图并补画出第三个视图；用AutoCAD绘制出正等轴测图(1)(2)
