机械制图冲刺卷(含四卷).docx

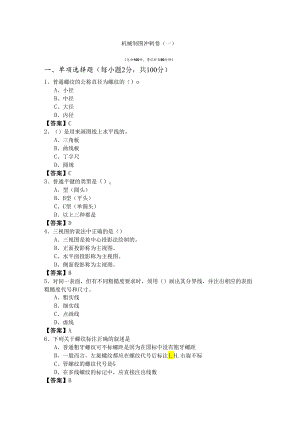

机械制图冲剌卷（一）（总分100分，考试时长90分钟）一、单项选择题（每小题2分，共100分）1、普通螺纹的公称直径为螺纹的（）oA、小径B、中径C、大径D、内径【答案】C2、（）是用来画图线上水平线的。A、三角板B、曲线板C、丁字尺D、圆规【答案】C3、普通平键的类型是（）oA、型（圆头）B、B型（平头）C、C型（单圆头）D、以上三种都是【答案】D4、三视图的说法中正确的是（）A、三视图是按中心投影法绘制的。B、正面投影称为主视图。C、水平面投影称为主视图。D、侧面投影称为主视图。【答案】B5、对同一表面，但有不同粗糙度要求时，须用（）画出其分界线，并注出相应的表面粗糙度代号和尺寸。A、粗实线B、细实线C、点画线D、虚线【答案】A6、下列关于螺纹标注正确的叙述是A、普通粗牙螺纹可不标螺距是因为在国标中没有粗牙螺距B、一般而言，左旋螺纹都应在螺纹代号后标注1.H.右旋不标C、管螺纹的螺纹代号是GD、在多线螺纹的标记中，应直接注出线数【答案】B7、外螺纹的大径用（）符号表示A、DB、dC、DlD、dl【答案】B8、在尺寸标注中代表球半径的符号是（）A、tB、C、SRD、R【答案】C9、斜视图仅表达倾斜表面的真实形状，其他部分用O断开。A、波浪线B、粗实线C、细实线D、点划线【答案】A10、标注零件尺寸时,尺寸配置形式不可以配置为A、链式B、坐标式C、封闭链式D、综合式【答案】C11、在装配图中，当不需要确切地表示滚动轴承的形状和结构时，可采用什么来绘制A、简化画法和规定画法B、视图C、剖视图D、断面图【答案】A12、重合断面图的轮廓线为A、粗实线B、细实线C、虚线D、点画线【答案】B13、图样上所标注的尺寸是（）A、放大比例的尺寸B、缩小比例的尺寸C、机件实际尺寸D、看情况定【答案】C14、复制命令的缩写是（）A、MB、COC、OD、TR【答案】B15、当孔的公差带完全在轴的公差带之上时,属于A、过盈配合B、间隙配合C、过渡配合D、不明确性质【答案】B16、常用计算机辅助设计人员必须掌握的软件。A、worldB、UGC、AUTOcadD、pro/E【答案】C17、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为O。A、公共B、世界C、私人D、用户【答案】B18、在图块的插入命令中，只能进行矩形阵列复制的命令是OA、 InsertB、 MInsertC、 Insert+ARRAYD、 MEASURE【答案】B19、延伸建立实心体的方法，是将二维图形拉伸成实心体,这二维图形可以用什么对象生成多义线圆矩形直线构成的封闭面域A、（D®B、C、D、（D®【答案】D20、当组合体一端为回转面时,该方向的总体尺寸一般不注，只标注O的尺寸。线高长宽轴总总总、ABCD【答案】A21、用命令EDGESURF来构建表面，而选择的表面边界线的只能是（）A、四条任意曲线B、任意多条曲线C、不在一个平面上的四条曲线D、四条端点首尾相连的封闭曲线【答案】D22、标注()尺寸时,应在尺寸数字前加注直径符号“S巾”。A、圆的半径B、圆的直径C、圆球的半径D、圆球的直径【答案】D23、以下关于机械制图的基本知识，说法正确的是A、绘图比例是指实物尺寸与图形上对应尺寸的比值B、用作指数、分数、极限偏差的数字及字母，要采用小一号的字体C、尺寸界线、尺寸线均可以用其他图线代替D、图样中的尺寸，无论采用任何单位，必须注明其符号或名称【答案】B24、通过螺纹轴线的剖面上,轮廓形状称A、导程B、牙型C、旋向D、线数【答案】B25、生产实际中，优先采用A、基轴制B、基孔制C、间隙配合D、过渡配合【答案】B26、对螺标记MloXI-5g6g-1.-1.H中前段部分的正确称呼是A.MlOxI是尺寸代号B、MlOxI是螺纹代号C、IOxI是尺寸代号。D、MlOxI是螺距代号【答案】B27、截平面与立体表面的交线称为()。A、截交线B、相贯线C、相交线D、以上都不是【答案】A28、移出断面图的轮廓线采用O绘制。A、虚线B、点画线C、粗实线D、细实线【答案】C29、移出断面图在下列哪种情况下要全标注A、按投影关系配置的断面B、放在任意位置的对称断面C、配置在剂切位置延长线上的断面D、不按投影关系配置也不配置在削切位置延长线上的不对称断而【答案】D30、表达轴类零件形状一般需要A、一个基本视图B、二个基本视图C、三个基本视图D、四个基本视图【答案】B31、不可以直接拉伸生成实体对象的是圆弧圆直线面域A、（D®B、（DC、D、（D®【答案】B32、制图国家标准规定，（）分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式A、图框格式B、图纸幅面C、基本幅面D、标题栏【答案】A33、如果物体的外形简单，内形复杂但排列在几个相互平行的平面上，常用的视图是干饮（）A、全剖B、半剖C、局部剖D、阶梯剖【答案】D34、打开/关闭帮助对话框的功能键为（）A、FlB、F8C、F6D、F9【答案】A35、对机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用一种图线将它与其相邻部分分开，这种图线是A、粗实线B、细实线C、细点画线D、细虚线【答案】A36、一对互相啮合的齿轮它们的（）必须相等。A、分度圆直径B、齿数C、模数和齿数D、模数和压力角【答案】D37、正等轴测投影各轴向的伸缩系数中A、要求都相同B、X、Z轴的相同C、X、Y轴的相同D、Y、Z轴的相同【答案】A38、在执行EDGESURF命令时，作为边界的曲线可以是直线圆弧样条圆A、O®B、C、（D®D、【答案】A39、代表标准螺纹种类的代号（字母），均应注写在螺纹标记的最前面，并统一的称为（）A、螺纹牙型代号B、螺纹特征代号C、螺纹代号D、螺纹大径代号【答案】A40、在AUtoCAD中确认键是回车键空格键ESC键Fl键A、B、（D®C、（D©D、【答案】B41、重要的箱体孔、重要的中心距和重要的表面，不需要有（）要求。A、尺寸公差B、形状公差C、位置公差D、基本偏差【答案】D42、物体在三投影面（V、H、W）体系中的投影,称为三视图,H面投影称为（）oA、后视图B、主视图C、左视图D、俯视图【答案】D43、一条直线垂直于投影面时积聚为O。A、一个点B、一条直线C、一个平面D、两个点【答案】A44、机件的真实大小以图样上O为依据，与图形的大小及绘制的准确度无关。A、所注尺寸数值B、所画图样形状C、所画图样尺寸D、所加文字说明【答案】A45、平面与圆锥相交，截平面平行于轴线，截交线为A、椭圆B、圆C、抛物线D、双曲线【答案】D46、用缩放命令缩放对象时可以只在X轴方向上缩放可以通过参照长度和指定的新长度确定基点可以选择在对象之外（8,5）可以缩放小数倍A、（D®B、C、D、（D【答案】B47、在AUtoCAD中，有关对坐标系的描述正确的是坐标系分为世界坐标系和用户坐标系世界坐标系绝对不可能改变用户坐标系可随时改变世界坐标系和用户坐标系只能存在一个A、B、（D®C、D、【答案】B48、下列说法错误的是（）A、斜二等轴测图是用斜投影法而得到的轴测图B、斜二等轴测图中凡平行于XOZ坐标面的表面，其轴测投影反映实形C、在立体感和度量方面，斜二测比正等测好D、斜二等轴测图的轴间角NXOZ=90°【答案】C49、通常以组合体较重要的端面、底面、对称平面和回转体的轴线为（）oA、基准长宽高、BCD【答案】A50、AO图纸的大小为BX1.OoA、210X297B、841X594C、420X297D、841X1189【答案】D机械制图冲刺卷（二）（总分100分，考试时长90分仲）一、单项选择题（每小题2分，共100分）1、多段线编辑命令PEDlT可以对多段线改变高度改变厚度改变宽度拟合A、B、C、©D、【答案】B2、绘制轴测图所依据的投影法是A、正投影法B、斜投影法C、中心投影法D、正投影法或斜投影法【答案】D3、2直线与圆弧间用圆弧连接的关键是确定（）A、直线B、半径C、圆心D、直径【答案】C4、螺纹代号G1/2中，1/2表示（）A、螺纹的大径B、螺纹的小径C、内孔直径尺寸D、尺寸代号【答案】D5、下列说法中错误的是A、局部放大图可画成视图B、局部放大图应尽量配置在被放大部位的附近C、局部放大图与被放大部分的表达方式有关D、绘制局部放大图时，应用细实线圈出被放大部分的部位【答案】C6、为了避免应力集中产生裂纹，将轴肩处往往加工成O的过渡形式。A、倒角B、斜度C、倒圆D、锥度【答案】C7、如果要将3D对象的某个表面与另一对象的表面对齐，应使用命令（）A、 MOVEB、 MIRR0R3DC、 A1.IGND、 R0TATE3D【答案】C8、圆柱齿轮的啮合画法，非啮合区，按什么绘制A、标准B、投影C、单个齿轮D、旋向【答案】C9、基本视图的个数（）。A、6B、5C、4D、3【答案】A10、执行剖切处理S1.ICE命令时，可以作为剪切面的是圆Z轴XY平面三点A、O®B、®C、（DD、（D®【答案】D11、某机件上一处结构的夹角为600,则采用1：2比例绘图后的角度应是（）A、30oB、60oC、120oD、视情况而定【答案】B12、局部视图的配置规定是A、按基本视图的配置形式配置B、按向视图的配置形式配置并标注C、A和B均可D、A和B均可，且可按第三角画法配置【答案】D13、在三视图中左视图反映物体的（）。A、长度和高度B、长度和宽度C、高度和宽度D、长度和厚度【答案】C14、左视图反映了物体的什么方位A、上下B、左右C、上下前后D、前后左右【答案】C15、圆柱齿轮的全齿高是A、B、C、D、2.25mm1.25m1.5m【答案】A16、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此在画出主视图时,A、B、C、D、一般将其轴线放置的位置是（水平垂直倾斜任意位置)o【答案】A17、用辅
