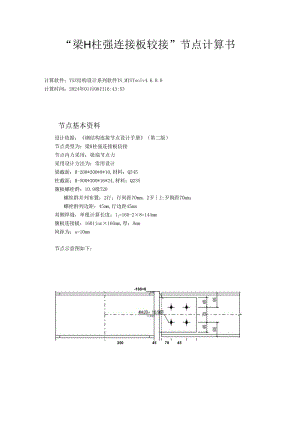

“梁H柱强连接板较接”节点计算书计算软件：TSZ结构设计系列软件TS_MTSToolv4.6.0.0计算时间：2024年01月08日16:43:53节点基本资料设计依据：钢结构连接节点设计手册（第二版）节点类型为：梁H柱强连接板较接节点内力采用：梁端节点力采用设计方法为：常用设计梁截面：H-200*200*8*10,材料：Q345柱截面：H-500*300*16*24,材料：Q235腹板螺栓群：10.9级T20螺栓群并列布置：2行；行间距70mm；2歹J;歹悯距70mm；螺栓群列边距：45mm,行边距45mm双侧焊缝，单根计算长度：l1=160-2×8=144mm腹板连接板：16011un×160mm,厚：8mm间距为：a=10mm节点示意图如下：-160<8250457045二.荷载信息设计内力：组合工况内力设计值0.050.0组合工况1否组合工况20.050.0否三.验算结果一览承担剪力(kN)32.8最大55.8满足列边距(mm)45最小33满足列边距(mm)45最大64满足外排列间距(mm)70最大96满足中排列间距(mm)70最大192满足列间距(mm)70最小66满足行边距(mm)45最小44满足行边距(mm)45最大64满足外排行间距(mm)70最大96满足中排行间距(Inm)70最大192满足行间距(mm)70最小66满足净截面剪应力比0.2991满足净截面正应力比0.0001满足焊缝应力(MPa)120最大200满足焊脚高度(mm)8最大9满足焊脚高度(mm)8最小5满足剪应力(MPa)55.1最大180满足正应力(MPa)0最大310满足四.腹板螺栓群验算1螺栓群受力计算控制工况：组合工况1.N=OkN；Vx=50kN；螺栓群中心对角焊缝偏心：e=10+160/2=90mm螺栓群偏心弯矩：M=50X90X10'=4.5kNm2腹板螺栓群承载力计算列向剪力:V=50kN平面内弯矩：M=4.5kNm螺栓采用：10.9级7120螺栓群并列布置：2行；行间距70mm；2歹J;歹响距70mm；螺栓群列边距：45mm,行边距45mm螺栓受剪面个数为1个连接板材料类型为Q345螺栓抗剪承载力：Nvt=Nv=O.9n,P=0.9×1×0.4×155=55.8kN计算右上角边缘螺栓承受的力：Nv=504=12.5kNNh=OkN螺栓群对中心的坐标平方和：S=EX2+£y2=9800mm2Nox=4.5×70×(2-1)/2/9800×103=16.071kNNoy=4.5×70×(2-1)/2/9800×103=16.071kNN=(Nnx+Nh)2+(Ntty+Nv)2os=(16.071+0)-2+(16.071+12.5)20=32.781kN55.8,满足3腹板螺栓群构造检查列边距为45,最小限值为33,满足！列边距为45,最大限值为64,满足！外排列间距为70,最大限值为96,满足！中排列间距为70,最大限值为192,满足！列间距为70,最小限值为66,满足！行边距为45,最小限值为44,满足！行边距为45,最大限值为64,满足！外排行间距为70,最大限值为96,满足！中排行间距为70,最大限值为192,满足!行间距为70,最小限值为66,满足！五.腹板连接板计算1腹板连接板受力计算控制工况：同腹板螺栓群(内力计算参上)连接板剪力：V1=50kN仅采用一块连接板连接板截面宽度为：B=160mm连接板截面厚度为：T>=8mm连接板材料抗剪强度为：fv=180NZmm2连接板材料抗拉强度为：f=310Nmm2连接板全面积：A=B*T1=160×8×l'2=12.8cm2开洞总面积:Ao=2×22×8×lO=3.52cm'2连接板净面积：An=A-Ao=12.8-3.52=9.28cm2连接板净截面剪应力计算：=ViX107A11=5O9.28X10=53.879Nmm2180,满足！连接板截面正应力计算：按钢结构设计规范5.1.1-2公式计算：=(1-0.5n1n)NAn=(1-0.5×24)X0/9.28X10=0Ni三2310,满足！按钢结构设计规范5.1.1-3公式计算：=NA=012.8×10=0Nmm2310,满足！六.腹板角焊缝验算1腹板角焊缝验算受力计算控制工况同腹板螺栓群，其受力计算参上2腹板角焊缝验算承载力验算焊缝受力：N=OkN5V=50kN;M=4.5kNm焊脚高度：h1=8mm;角焊缝有效焊脚高度：he=2×0.7×8=11.2mm双侧焊缝，单根计算长度：l1=160-2×8=144mm3焊缝承载力验算强度设计值：f=200N11m2A=lf*he=144×11.2×10=16.13cm2W=I12*he6=1442Xll.2/6X10=38.71cm3w=！MW=14.51/38.71×10=116.3Nmm2=VA=5016.13×10=31Nmm2正面角焊缝的强度设计值增大系数：B尸1综合应力：。=(。/3)2+T2丁。.5=(116.3/1)2+312'o5=12O.3Nmm2200,满足4腹板角焊缝验算构造检查最大焊脚高度：8X1.2=9mm(取整)89,满足！最小焊脚高度：8°5i.5=5mm(取整)8>=5,满足！七.梁腹净截面承载力验算1梁腹净截面抗剪验算控制工况：组合工况1,Vx=50kN；腹板净高：ht>=200-10-10-2×22=136mm腹板剪应力：=1.2*V(ho*K)=l.2×5e+004(136×8)=55.15180,满足2梁腹净截面抗弯验算无偏心弯矩作用，抗弯应力为0,满足！
