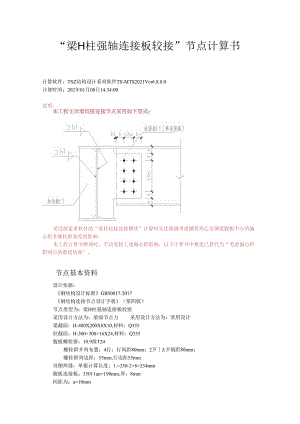

“梁H柱强轴连接板较接”节点计算书计算软件：TSZ结构设计系列软件TS-MTS2021Ver6.8.0.0计算时间：202年01月08日14:34:00说明:采用探索者软件的“梁柱较接连接模块”计算时无法准确考虑螺栓形心至钢梁腹板中心的偏心距多螺栓群强度的影响。本工程计算书整理时，手动复核上述偏心距影响，以下计算书中数值已替代为“考虑偏心距影响后的数值结果”。节点基本资料设计依据：钢结构设计标准GB50017-2017钢结构连接节点设计手册（第四版）节点类型为：梁H柱强轴连接板较接采用设计方法为：梁端节点力采用设计方法为：常用设计梁截面：H-400X200X8X10,材料：Q355柱截面：H-500×300×16X24,材料：Q355腹板螺栓群：10.9级T24螺栓群并列布置：4行；行间距80mm；2歹J;歹悯距80mm；螺栓群列边距：55mm,行边距55mm双侧焊缝，单根计算长度：1.=350-2×8=334mm腹板连接板：35011un×190mm,厚：8mm间距为：a=10mm节点前视图如下:二.内力信息1.设计内力：组合工况内力设计值工况Nx(kN)Vz(kN)抗震组合工况10.0212.0否组合工况20.0120.5是三.验算结果一览验算项数值限值结果承担剪力(kN)51.6最大81.O满足列边距(nun)55最小39满足列边距(mm)55最大64满足外排列间距(Inm)80最大96满足中排列间距(mm)80最大192满足列间距(mm)80最小78满足行边距(mm)55最小52满足行边距(mm)55最大64满足外排行间距(mm)80最大96满足中排行间距(三)80最大192满足行间距(mm)80最小78满足净截面剪应力比0.6361满足净截面正应力比0.5981满足焊缝应力(MPa)104最大200满足焊脚高度(mm)8最小5满足四.腹板螺栓群验算1螺栓群受力计算控制工况：组合工况1,Nx=OkN；Vz=212kN螺栓群中心对角焊缝偏心：e=l0+190/2+100=205mm螺栓群偏心弯矩：M=Vz*e=212×105X10=43.46kNm2腹板螺栓群承载力计算列向剪力:V=Vz=212kN平面内弯矩：M=43.46kNm螺栓采用：109级-M24螺栓群并列布置：4行;行间距80mm；2列;列间距80mm；螺栓群列边距：55mm,行边距55mm螺栓受剪面个数为1个连接板材料类型为Q355螺栓抗剪承载力：Nvb=O.9kn,P=0.9×l×l×0.4×225=8IkN计算右上角边缘螺栓承受的力：Nv=V8=212/8=26.5kNNh=OkN螺栓群对中心的坐标平方和：S=x2+y=76800mm2Nbx=43.46X80×(4-1)/2/76800×10=67.91kNNny=43.46X80×(2-1)/2/76800×10=22.64kNN=(Nx÷NH)'2+(Nny+Nv)*205=(67.91+0)'2+(22.64+26.5)2=79.8kN81kN,满足3腹板螺栓群构造检查列边距为55,最小限值为39,满足！列边距为55,最大限值为64,满足！外排列间距为80,最大限值为96,满足！中排列间距为80,最大限值为192,满足！列间距为80,最小限值为78,满足！行边距为55,最小限值为52,满足！行边距为55,最大限值为64,满足！外排行间距为80,最大限值为96,满足！中排行间距为80,最大限值为192,满足！行间距为80,最小限值为78,满足！五.腹板连接板计算1腹板连接板受力计算控制工况：同腹板螺栓群(内力计算参上)连接板剪力：V1=Vz=212kN连接板弯矩：M1=MW=22.26kN.m采用两种不同的连接板连接板1截面宽度为：B.l=350mm连接板1截面厚度为：T.=8mm连接板1有2块连接板2截面宽度为：B.2=350mm连接板2截面厚度为：洛8mm连接板材料抗剪强度为：t=175N/mm2连接板材料抗拉强度为：f=305Nmm2连接板全面积：A=Bi*T=350×8×108cm2开洞总面积:Ao=4×28×8×102=8.96cm2连接板净面积：A,1=A-A<1=28-8.96=19.04cm2连接板净截面平均剪应力计算：=VA,1=21219.04X10=111.345N/mm2fv=175Nmm2,满足！连接板净截面正应力计算：按钢结构设计标准8.1.1公式计算：。=NMAn+MMWn=(0/19.04)X10+22.26/122038.827×106=182.401N/mm2f=305,满足!六.梁柱角焊缝验算1角焊缝受力计算控制工况同腹板螺栓群，其受力计算参上2角焊缝承载力验算焊缝受力：N=Nw=OkN;V=212kN;M=22.26kNm焊脚高度：hr=8mm角焊缝有效焊脚高度：he=0.7×8=5.6mm双侧焊缝，单根计算长度：1.=350-2X8=334mm强度设计值：f=200Nmm2A=2*l*he=2×334×5.6=3740.8mmW=2*l12*h6=2×3342×5.66×10'3=208.238cm3Om=MW=122.26/208.238X10=106.897N/mm2=VA=21237.408X10=56.672N/mm2未直接承受动力荷载，取正面角焊缝的强度设计值增大系数：Br=1.22综合应力：0=(r),2+,2*o5=(106.897/1.22)2+56.67220=104.351N/mm2200Nmm2,满足3角焊缝构造检查角焊缝连接板最大厚度：Tg=8nun构造要求最小焊脚高度：hhln=5mm8mm,满足！
