机械上有多少种密封圈？都是干什么用的？.docx

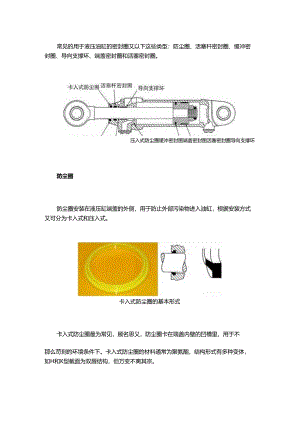

常见的用于液压油缸的密封圈又以下这些类型：防尘圈、活塞杆密封圈、缓冲密封圈、导向支撑环、端盖密封圈和活塞密封圈。压入式防尘圈缓冲密封图端盖密封图活塞密封圈导向支撑环防尘圈防尘圈安装在液压缸端盖的外侧，用于防止外部污染物进入油缸，根据安装方式又可分为卡入式和压入式。卡入式防尘圈的基本形式卡入式防尘圈最为常见，顾名思义，防尘圈卡在端盖内壁的凹槽里，用于不那么苛刻的环境条件下。卡入式防尘圈的材料通常为聚氨酯，结构形式有多种变体，如H和K型截面为双唇结构，但万变不离其宗。TypeH卡入式防尘圈的一些变体压入式防尘圈用于严苛、重负荷的条件下，并不卡在凹槽中，而是聚氨酯材料外包裹一层金属以增加强度，压入液压缸端盖内。压入式防尘圈也有多种形式，也分单唇和双唇。单席式双JS式活塞杆密封圈活塞杆密封圈也被称作U型杯，是主要的活塞杆密封件，安装在液压缸端盖内侧，作用是防止液压油外漏。活塞杆密封圈由聚氨酯或丁睛橡胶制成，在某些场合，需要与支撑环（也叫挡圈）一起使用，支撑环用于防止密封圈在压力作用下发生挤压变形。活塞杆密封圈也有多种变体。关注机械工程师，获取更多机械知识。常见的活塞杆密封圈形式活塞杆密封圈的一些变体缓冲密封圈缓冲密封圈作为辅助的活塞杆密封圈，用于在系统压力突然增加时保护活塞杆。常见的有三种类型的缓冲密封圈。A型是由聚氨酯制成的单件密封圈。B型和C型为两件式，用于防止密封挤压，允许密封件承受更高的压力。缓冲密封圈的几种常见形式导向支撑环导向支撑环安装在液压缸端盖和活塞上，用于支撑活塞杆和活塞，引导活塞做直线运动，防止发生金属与金属的接触。材料上有塑料、涂有聚四氟乙烯的青铜等。分别用于液压缸端盖和活塞上的导向支撑环端盖密封圈端盖密封圈用于油缸端盖与油缸壁的密封，是一种静密封，用于防止液压油从端盖和油缸壁的间隙漏出。通常由丁睛橡胶O形圈和支撑环（挡圈）组成。端盖密封圈活塞密封圈活塞密封圈用于隔绝液压缸的两个腔室，是液压缸内的主密封件。通常为两件式，外圈由聚四氟乙烯或尼龙制成，内圈由丁睛橡胶制成。关注机械工程师(MechanicaIEngineers),获取更多机械知识。也有多种变体，包括采用涂有聚四氟乙烯的青铜，等等。在单作用油缸上，也有采用聚氨酯U形杯的。活塞密封圈的几种常见形式
