预应力砼静压管桩施工组织设计.docx

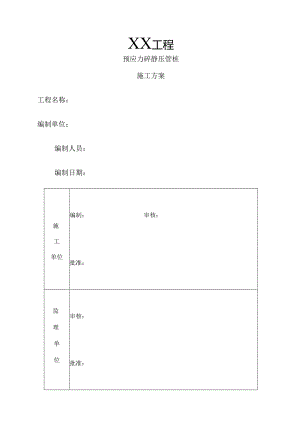

XX工程预应力碎静压管桩施工方案工程名称：编制单位：编制人员：编制日期：施工单位编制：审核：批准：监理单位审核：批准：建设单位审核：批准：目录一、工程概况1二、编制依据1三、场地工程地质条件2四、施工准备及注意事项3五、施工总体部署5六、施工进度计划16七、各项资源需用量计划16八、静力压桩施工的质量保证措施17九、安全技术组织措施22十、文明施工保证措施24一、工程概况工程名称：工程地点：建设单位：勘察单位：设计单位：监理单位：施工单位：建筑面积分别为6288i112和8908i112,基础采用预应力混凝土管桩，设计桩身规格为PHC-AB500(100)；根据勘察单位出具的岩土工程勘察报告(详勘)，设计桩端持力层为第5层细砂层，单桩竖向承载力特征值为X×KNo二、编制依据2.1、桩位平面布置图、正式总平面图(定位图)等施工图纸资料；2. 2、地基及基础工程施工及验收规范(GB502022002)建筑桩基技术规范(JGJ2008-94)建筑工程质量检验评定标准(GB50300-2001)工程测量规范(GB50026-93)静压管桩基础技术规定(03SG409)2.3、 国家及辽宁省、辽阳市颁布的安全操作规程、业主提供的地质勘察报告及文明施工规定。2.4、 场地及其周围环境实际情况。三、场地工程地质条件地基承载力特性值一览表层序土层名称层底标高(m)承载力特征值(KPa)素填土13.1315.8990粉质粘土9.8714.37100细砂8.7812.461101粉质粘土3.479.741002粉质粘土-4.195.79130粉细砂14.5019.602003.1、场地工程地质条件工程位于XX，地貌单元属于下辽河冲积平原，海拔标高为14.5216.59m,高差为2.07m,大地构造单元属于华北断凹、下辽河断陷东缘，基岩埋藏较深，第四系覆盖层厚度较大，上覆第四系松散土层。工程地质详见岩土工程勘察报告（详勘）。四、施工准备及注意事项4.1、 技术及现场准备：4.1.1. K施工前建设单位应做到现场“三通一平”，尤其是施工便道,应具备一定的地耐力，要能满足运桩车行驶，确保设备进场（管桩、桩基）车辆及汽车吊的安全。4.1.2. 施工现场基本平整，但存在水洼地、高低不平土堆处；需要填平或整平，施工场地周围应保持排水畅通。4.1.3. 边桩及周围建筑物的距离应大于6.0m。压桩区域内的场地边桩轴线向外扩延5m范围内铺俺或建筑垃圾压实填平。地耐力应保证施工机械的正常施工需要。根据本工程单桩承载力的要求，施工场地的地耐力应达到8tm2以上。4.1.4. 建设单位应测设好定位角桩，并向外引测投影，以便压桩完成后确定建筑物轴线。4.2、 材料准备：本工程桩型、桩数汇总：PHC-AB500（100）总桩数1615根。桩的验收、起吊、搬运及堆放等（1）预制桩出厂到工地，应按批量查收预制桩出厂质量证明书和合格证。并附带相关的试验报告、检测报告等资料。（2）桩应按规格分别堆放，应布置在打桩作业的起吊工作半径范围内，并考虑到打桩方向，避免转向。桩堆放层数不超过2层，支点垫木的位置应根据吊点的位置确定，各层垫木应在同一垂直线上。4.2.1. 1、预应力碎管桩在购买、运输、堆卸到现场后，在使用前由建设单位、监理、施工方指派专人按现行规范有关条款进行外观检查验收，验收时制桩方提供预制桩出厂合格证。4.2.2. 管桩在起吊和搬运时，必须做到平衡并不得损坏，水平吊运时,吊点距桩端0.2071.（1.为桩长），单点起吊时，吊点距桩端0.2931.。4.2.3. 装卸时应轻起轻放,严禁抛掷、碰撞、滚落，吊运过程应保持平稳.4.2.4. 管桩运输时,应满足两支点的位置,并垫以楔形掩木，防止滚动，严禁层及层间垫木及桩端原距离不等而造成错位。4.2.5. 桩的堆放场地应平整坚实，不得产生不均匀沉陷，堆放层数不得超过四层。在吊点处设置支点，上下支点应垂直对齐，并应采取可靠的防滚、防滑措施。4.3、 机械准备4. 3.1、压桩设备选择依据及压桩可行性分析本工程沉桩阻力较小，设计桩型直径为50OnInb设计单桩极限承载力最大为义XKN,初步设计桩长度为18.5m,经过建设、监理、设计、地勘、施工五家单位共同进行的试桩结果，设计、建设单位选定桩长为14m,监理、施工单位在施工时随时进行观测，若局部场地不适合选用14m长管桩，马上上报设计、建设单位，并提出合理化建议,便于设计、建设单位调整桩长，考虑到大量工程施工造成造成土体进一步挤密等因素，并结合我公司在当地多年的施工经验，选用YZY800静力压桩机施工，完全可以满足设计要求。4.3. 2、本工程设计桩为端承、摩擦桩，以端承为主，根据地看报告显示，局部持力层较薄，仅为1m,施工现场必须控制好压桩的荷载，一旦出现穿透持力层情况，马上联系设计单位，将实际情况告知，待设计单位出补桩处理方案。4.4. 3、机械设备数量及型号见资源需用量计划五、施工总体部署5.1、 现场施工条件5 .1.1、施工场地建设场地为地形开阔平坦的旷地（局部存在水洼、高低不平土堆）。6 .1.2、施工通道现场外道路可利用现有环形道路，若场内确实无法满足装材料运输车辆，在施工场地内用道磴或建筑硝±600mm厚铺设临时道路，以保证重型机械和桩材运输车辆通行无阻、加快施工进度、减少管桩二次倒运。7 .1.3、施工用电、用水：甲方在场地建有变压器，工程开工前按施工现场平面布置图的布置要求接至施工现场。5.2、 施工现场平面布置5.2.1、布置要求根据业主提供的本工程总平面图及现场勘察，针对本工程实际现场施工进行相应的施工平面布置，以满足现场施工要求。本工程施工现场布置的具体原则是：、工程分区：即施工区、生活区和办公区；、划分施工区域和场地，以便于施工现场安全生产和文明施工管理。、符合施工流程要求，合理穿插专业工种施工，缩短工期；、各种生产设施便于员工的生产、生活，且满足安全防火、劳动保护和环境保护的要求；、能够适应辽阳市工程建设施工对场地的要求。5.2.2、临时用电现场临时供电采用集中管理，从业主提供的变压器接至施工现场边设置总配电箱，总配电箱设置不少于四个接入点，施工时每台桩机各一路接驳，另一路作为办公、生活区用电。现场施工用电线路采用三相五线制，当电缆经过主要路口、道路时，用套管保护，其上回填黄沙处理或作6m高架空。同时在施工现场设置投光灯，用于夜间施工照明。5.2.3、临时用水本工程临时用水主要为生活用水，用量较小。5.2.4、临设搭建由于是单一的压桩工程，施工工期较短，故我单位自备活动式办公室、施工人员宿舍、及仓库等临设，进场后按施工现场总平面布置图的要求，安置在现场相应区域。5.2. 5、材料堆场及材料加工场地该工程主要材料及半成品为预应力管桩，在压桩作业就近区域现场堆放，以减少二次倒运。5.3. 6、施工临时道路运桩临时道路：应满足运桩、桩基车辆、吊车的通行。5.3、沉桩工艺流程：5.3. 1、施工原则施工时按“先施工试桩以缩短养护期，并尽量减少挤土效应对场地、管线的影响”的原则进行施工。根据本工程工期要求，我公司进场一台YZY800桩机进行施工。5.4. 2、施工工艺选择及流程图本工程采用静力压桩工艺，该工艺是通过静压力将桩压入土中的一种成桩工艺，其全部动作均由液压驱动，具有“自行移位”的全功能，能独立完成“吊桩一对桩一压桩”的全过程。移位时，行走机构采用提携式步履，把船体当作铺设的轨道，通过纵、横向油缸的伸程及回程，实现压桩机的纵横向行走。压桩时将桩垂直吊入压桩机内，利用塔架提供的反力，压桩油缸伸程把桩压入地层中，压桩完毕后，压桩油缸回程，并将压桩油缸提至行程顶部，重返上述动作，可实现连续压桩操作，直到用送桩器把桩送至设计标高。具体施工工艺详见附图：压桩施工工艺流程图。各项施工准备工作5.3.3,应业主单位要求，试验桩位置采用工程桩位，试桩时施工单位提前2-3天通知业主，以便于业主、设计、监理、施工单位四家能够及时对管桩及工艺进行调整。5. 3.4.压桩施工顺序:1、先施工酒店式公寓桩基础，然后再施工酒店的桩基础。2、桩基从单体建筑东侧开始施工，桩基行走路线呈S型施工，遇到桩密集的部位，打桩时需要“跳格”（每格间距不小于4米）进行，剩下的桩待施工完该路线上的全部桩后再二次施工。5.3.5、 压桩工艺流程：测定桩位f压桩机就位调平一验桩一吊桩一桩调直、对中一压桩-送桩一记录一拔送桩杆，压桩时，各工序应连续进行，严禁中途停压。本工程为双节桩施工，采用二氧化碳气体保护焊接接桩，压桩时对桩长按实际施压情况并结合地质报告对桩长进行及时调整，避免浪费和后期接桩。5.3.6、 施工放样(1)由我方依据建设单位移交的建筑物红线控制点和单体定位桩、“总平面图”、“基础桩位布置图”施放样桩，经监理验收无误后方可压桩。(2)为利于在施工过程中及验收时核对轴线及桩位，应在各轴线的延长线上，距边桩6m以外设控制桩或投设到已有建筑物上。(3)桩位定位前应检查各轴线交点的距离是否及桩位图相符，无误后用直角坐标法测放样桩。样桩有木桩或钢筋标记，为便于寻找，宜涂以红油漆。压桩机就位后，应对样桩进行校核，无误后再对中、压桩。5.3.7、 测量放线、桩定位5.3.8.K布设测量控制系统根据建设单位提供的控制、水准点建立测量控制网，并在施工现场打桩影响范围外设置座标和高程控制点，并经规划、设计、监理等相关单位复核无误确认后方可投入使用。(1)首选通过对本工程总平面图和设计图纸的学习，了解工程总体偏，而将桩身拉裂、折断。2号经典仪E3-打桩送桩垂直度监控示意图5.3.8.7、压桩、接桩、送桩(1)压桩1、当桩的混凝土强度达到设计强度的100%时，方可压桩。2、桩架要保持竖直，桩帽或送桩器及桩头周围应有51011m的间隙，锤及桩帽和桩帽及桩之间应设弹性衬垫，抱压式压桩时，夹持机构中夹具应避开桩身两侧合缝位置。3、在两台经纬仪的校核下使桩保持垂直，无异常时即可正式开始压桩；4、压桩过程中如出现下列情况，应立即停止施工，并及时向甲方及有关部门反映，研究处理后再行施工。a、桩头损坏，桩身出现严重裂缝、倾斜、突然偏移或严重回弹；b、因挤土效应监测点达到报警值;序号工种人数序号工种人数1压机操作工25测量工22起重机驾驶员16力工13指挥工17电工14焊工18修理工17. 3、主要施工机具需用量计划详见表7-3表7-3序号设备名称规格型号单位数量用途1压桩机YZY800台1压桩施工2配重吨400压桩施工3经纬仪电子DZJ-05公2定位、放线4水准仪DS22标高控制5全站仪台1坐标定位6送桩器500根3送桩7钢丝绳15一20米400驳桩、
