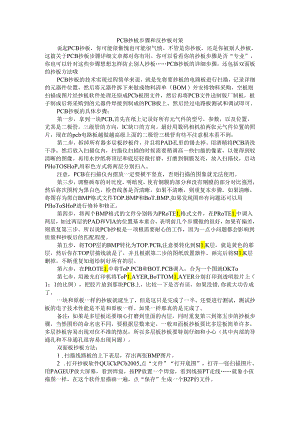

PCB抄板步骤和反抄板对策说起PCB抄板，你可能很惭愧也可能很气愤。不管是你抄板，还是你被别人抄板，这篇关于PCB抄板步骤详细文章都对你有用。你可以看看你的抄板步骤是否“专业”，你也可以针对这些步骤想想怎样防止别人抄板PCB抄板的详细步骤，还包括双面板的抄板方法哦PCB抄板的技术实现过程简单来说，就是先将要抄板的电路板进行扫描，记录详细的元器件位置，然后将元器件拆下来做成物料清单（BOM）并安排物料采购，空板则扫描成图片经抄板软件处理还原成PCb板图文件，然后再将PCB文件送制版厂制板，板子制成后将采购到的元器件焊接到制成的PCB板上，然后经过电路板测试和调试即可。PCB抄板的具体步骤：第一步，拿到一块PCB,首先在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。最好用数码相机拍两张元气件位置的照片，现在的pcb电路板越做越高级上面的二极管三极管有些不注意根本看不到。第二步，拆掉所有器多层板抄板件，并且将PAD孔里的锡去掉。用酒精将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素，以便得到较清晰的图像。再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHoTOSHoP,用彩色方式将两层分别扫入。注意，PCB在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。第三步，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BoT.BMP,如果发现图形有问题还可以用PHoToSHoP进行修补和修正。第四步，将两个BMP格式的文件分别转为PRoTE1.格式文件，在PRoTE1.中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。所以说PCb抄板是一项极需要耐心的工作，因为一点小问题都会影响到质量和抄板后的匹配程度。第五步，将TOP层的BMP转化为TOP.PCB,注意要转化到Sl1.K层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将Sl1.K层删掉。不断重复知道绘制好所有的层。第六步，在PROTE1.中将ToP.PCB和BOT.PCB调入，合为一个图就OKTo第七步，用激光打印机将ToP1.AYER,BoTTOM1.AYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错,你就大功告成了。一块和原板一样的抄板就诞生了，但是这只是完成了一半。还要进行测试，测试抄板的电子技术性能是不是和原板一样。如果一样那真的是完成了。备注：如果是多层板还要细心打磨到里面的内层，同时重复第三到第五步的抄板步骤，当然图形的命名也不同，要根据层数来定，一般双面板抄板要比多层板简单许多，多层抄板容易出现对位不准的情况，所以多层板抄板要特别仔细和小心（其中内部的导通孔和不导通孔很容易出现问题）。双面板抄板方法：1 .扫描线路板的上下表层，存出两张BMP图片。2 .打开抄板软件QUiCkPCb2005,点“文件”“打开底图”，打开一张扫描图片。用PAGEUP放大屏幕，看到焊盘，按PP放置一个焊盘，看到线按PT走线就象小孩描图一样，在这个软件里描画一遍，点“保存”生成一个B2P的文件。3 .再点“文件”“打开底图”，打开另一层的扫描彩图；4 .再点“文件”“打开”，打开前面保存的B2P文件，我们看到刚抄好的板，叠在这张图片之上一一同一张PCB板，孔在同一位置，只是线路连接不同。所以我们按“选项”一一“层设置”，在这里关闭显示顶层的线路和丝印，只留下多层的过孔。5 .顶层的过孔与底层图片上的过孔在同一位置，现在我们再象童年时描图一样，描出底层的线路就可以了。再点“保存”一一这时的B2P文件就有了顶层和底层两层的资料了。6 .点“文件”“导出为PCB文件”，就可以得到一个有两层资料的PCB文件,可以再改板或再出原理图或直接送PCB制版厂生产。多层板抄板方法：其实四层板抄板就是重复抄两个双面板，六层就是重复抄三个双面板，多层之所以让人望而生畏，是因为我们无法看到其内部的走线。一块精密的多层板，我们怎样看到其内层乾坤呢？一一分层。现在分层的办法有很多，有药水腐蚀、刀具剥离等，但很容易把层分过头，丢失资料。经验告诉我们，砂纸打磨是最准确的。当我们抄完PCB的顶底层后，一般都是用砂纸打磨的办法，磨掉表层显示内层；砂纸就是五金店出售的普通砂纸，一般平铺PCB,然后按住砂纸，在PCB上均匀磨擦（如果板子很小，也可以平铺砂纸，用一根手指按住PCB在砂纸上磨擦）。要点是要铺平，这样才能磨得均匀。丝印与绿油一般一擦就掉，铜线与铜皮就要好好擦几下。一般来说，蓝牙板几分钟就能擦好，内存条大概要十几分钟；当然力气大，花的时间会少一点；力气小花的时间就会多一点。磨板是目前分层用得最普遍的方案，也是最经济的了。咱们可以找块废弃的PCB试一下，其实磨板没什么技术难度，只是有点枯燥，要花点力气，完全不用担心会把板子磨穿磨到手指头哦。PCB图效果审查PCB布板过程中，对系统布局完毕以后，要对PCB图进行审查，看系统的布局是否合理，是否能够达到最优的效果。通常可以从以下若干方面进行考察：1.系统布局是否保证布线的合理或者最优，是否能保证布线的可靠进行，是否能保证电路工作的可靠性。在布局的时候需要对信号的走向以及电源和地线网络有整体的了解和规划。7 .印制板尺寸是否与加工图纸尺寸相符，能否符合PCB制造工艺要求、有无行为标记。这一点需要特别注意，不少PCB板的电路布局和布线都设计得很漂亮、合理，但是疏忽了定位接插件的精确定位，导致设计的电路无法和其他电路对接。8 .元件在二维、三维空间上有无冲突。注意器件的实际尺寸，特别是器件的高度。在焊接免布局的元器件，高度一般不能超过3mm。9 .元件布局是否疏密有序、排列整齐，是否全部布完。在元器件布局的时候,不仅要考虑信号的走向和信号的类型、需要注意或者保护的地方，同时也要考虑器件布局的整体密度，做到疏密均匀。10 需经常更换的元件能否方便地更换，插件板插入设备是否方便。应保证经常更换的元器件的更换和接插的方便和可靠。公共PDCP/RRCX建议）公共核心网（更好,但并未完全利用）,J4G和3G。.悻作相比，降低硬切换时延限制协同功能的可能性（供用本本的中接U选择的能力）5GCN1.TENewAI'SGRANJ聚州公用？制面的筋向堵谷移动性，多建接，H1.*<F?适合年公共站点的任意网传在蛛空口和1.TE之时不需要产格的同步公共MAC层（有可能.但有接战）4常大的率富协同*益,便如，粉战波M度仅限卜共站场般和理想同传住1.TE和新空口的MAaR1.aPHY层之间褥高级别同步图3.61.TE和新的空中接口紧密协作的不同协议架构PCB抄板常见问题解析PCB抄板的技术实现过程简单来说，就是先将要抄板的电路板进行扫描，记录详细的元器件位置，然后将元器件拆下来做成物料清单（BOM）并安排物料采购，空板则扫描成图片经抄板软件处理还原成PCb板图文件，然后再将PCB文件送制版厂制板，板子制成后将采购到的元器件焊接到制成的PCB板上，然后经过电路板测试和调试即可。一、基础概念1、电路板抄板是什么意思从狭义上来说，抄板仅指对电子产品电路板PCB文件的提取还原和利用文件进行电路板克隆的过程;从广义上来说，抄板不仅包括对电路板文件提取、电路板克隆、电路板仿制等技术过程，而且包括对电路板文件进行修改（即改板）、对电子产品外形模具进行三维数据的提取和模型仿制（即抄数）、对电子产品电路板上的各类电子元器件进行仿制、对电路板上加密了的芯片或单片机进行解密、对电子产品的系统软件进行反汇编等电子产品全套克隆的所有技术过程。2、PCB抄板需要什么工具拆板工具：拆除PCB电路板上的电子元器件，以下为部分常用的拆板工具。另有其他一些不常用工具未列出。包括钳子、螺丝刀、热风枪、电烙铁、吸焊器。检测工具：检测电路板电路，电子元器件型号，电源电流供应，阻抗测试。包括直流电源、放大镜、电路检测仪、阻抗测试仪。磨板工具：主要是打磨PCB电路板。主要包括打磨机、砂纸、磨床、叶轮、腐蚀剂。扫描工具：扫描PCB电路板，以图片的形式存储电路图到电脑中，以备后续的抄板工作。主要工具有扫描仪、电脑、打印机、卡尺。3、主要抄板软件介绍3.1、QuickPcb2005QuickPcb2005是一款专业的抄板软件，它可以有效地提高PVB抄板工作效率，这也就是所谓的PCB克隆，它可以方便用户进行PCB的设计和复制，支持多种元器件的调用和导出。主要功能：1 .放置焊盘、孔、线、弧、过孔、元件、FI1.1.>PO1.YGON.文字；2 .各元素属性设置、网格设置；3 .CTR1.键自动捕捉网格与元素中心；4 .SHIFT键选择、去选择、剪切、拷贝、删除、旋转、镜像与重复功能；5 .32层设置功能,缩放显示；6 .任意设置原点；7 .设计精度：Imil;8 .自带B2P格式、可读取BMP、JPG图片，可自动BMP读取分辨率；9 .调用PROTE1.2.5-2.8格式元件库文件；10 .输出PROTE1.2.5-2.8格式文件。3.2、 PMPCBPMPCB是一款彩色抄板软件，也是目前市场上最强劲的彩色抄板软件，其支持系统多，运行速度快，功能强劲，易操作。软件特点：1 .支持windows2000以上任意操作系统。2 .支持AltiumDesigner软件。3 .支持区域校对。4 .支持调用BMPJPG图片格式。5 .支持智能双通道绘图。6 .支持滚轮放大,缩小。7 .支持键盘映射，使用笔记本用户的福音。8 .支持亮度，对比度，黑白，底片，水平镜像，垂直镜像调节功能。9 .采用独特运算方式，支持调用4000DPI,长宽10000+像素，尺寸300M图片秒速调入。10 .支持鼠标右键同步拖动底图功能。11.支持鼠标中键快捷刷新底图功能。12 .支持透明度快捷调节功能。13 .支持键制作元件功能，解放双手从现在开始。14 .支持底图自定义偏移微调。15 .支持mm,mil作绘图单位。16 .支持mmtomil互转工具。17 .常用系统工具集成，方便调用。3.3、 BMP2PCBBMP2PCB是图形界面的BMP转PCB软件，用于抄PCB板，转出的文件只能用PROTE1.软件打开。X,Y方向的分辨率是对应扫描的分辨率。保留区的颜色是指要将图片中的什么颜色输出为导线。BMP图像格式不需要为单色完全实现彩色转换。使用说明：1 .选择需要转换的图片。2 .用CTR1.+左键点图片上需要转出来的颜色这时可以看到颜色值已经添加到颜色列表。（如果需要删除列表中的颜色用CTR1.+右键点颜色列表就可以）3 .点击左上角的”转换”按钮后需要选择一个保存的PCB或ASC文件名然后就会进行转换了。二、抄板过程中频繁出现的十个问题1、字符放置不合理字符盖焊盘SMD焊片,给元件的焊接及印制板的通断测试带来极大的不方便。字符设计过小,致使丝网印刷艰难,而过大会导致字符互相堆叠,变的难以分辩。2、加工条理界无法阐明单面板设计在TOP层,若不加阐明就正反做,制出来的板子装上器件也欠缺好的焊接。比如一个四层板设计时采用TOPmid1、mid2bottom四层,但加工时不是按如许的挨次放置,这就要求阐明。3、用填充块画焊盘在设计线路时,用填充块画焊盘可以经过D
