3-3#楼男生宿舍-抗震设计专篇.docx

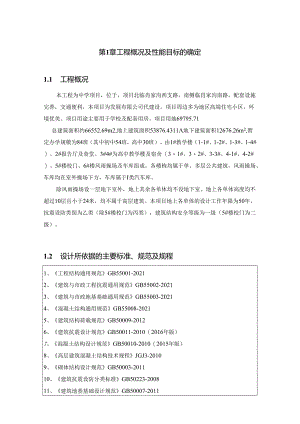

第1章工程概况及性能目标的确定1.1 工程概况本工程为中学项目，位于，项目北临肖家沟西支路，南侧临肖家沟南路，配套设施完善，交通便利，本项目为发展有限公司代建设。项目周边多为地区高端住宅小区，环境优美。项目用途主要用于学校及配套用房。项目用地69795.71总建筑面积约66552.69m2,地上建筑面积53876.4311地下建筑面积12676.26m2,暂定办学规模为84班（其中初中54班，高中30班）。由1#教学楼（1-1#、1-2#、1-3#、1-4#）、2#报告厅及食堂、3#4#为高中教学楼及宿舍（31#、32#、3-3#、4-1#、4-2#）、5#楼校门、6#楼风雨操场及车库组成，各楼栋均属于单、多层公共建筑，风雨操场、车库均在室外操场下方，车库属于I类汽车库。除风雨操场设一层地下室外，地上其余各单体均不设地下室。地上各单体高度均不超过10层且小于24米，均不属于高层建筑。本项目地上各单体的设计工作年限为50年，抗震设防类别为乙类（除5#楼校门为丙类），建筑结构安全等级为一级（5#楼校门为二级）。1.2 设计所依据的主要标准、规范及规程1、工程结构通用规范GB55001-20212、建筑与市政工程抗震通用规范GB55002-20213、建筑与市政地基基础通用规范GB55003-20214、混凝土结构通用规范GB55008-20215、建筑结构荷载规范GB50009-20126、建筑抗震设计规范GB50011-2010（2016年版）7、混凝土结构设计规范GB50010-2010（2015年版）8、高层建筑混凝土结构技术规程JGJ3-20109、砌体结构设计规范GB50003-201110、建筑抗震设防分类标准GB50223-200811、建筑地基基础设计规范GB50007-201112、建筑结构可靠度设计统一标准GB50068-201813、建筑边坡工程技术规范GB50330-201314、组合结构技术规程JGJ138-201615、建筑桩基技术规范JGJ94-200816、建筑设计防火规范GB50016-2014（2018年版）17、重庆市建筑地基基础设计规范DBJ50-047201618、公共建筑节能（绿色建筑）设计标准DBJ50-052-202019、建筑工程抗浮技术标准JGJ476-201920、预应力混凝土结构设计规范JGJ369201621、钢结构设计标准GB50017-201722、山地建筑结构设计标准JGJ/T472-202023、住房城乡建设部关于印发超限高层建筑工程抗震设防专项审查技术要点的通知（建质量【2015】67号）24、建设工程抗震管理条例中华人民共和国国务院令（第744号）25、基于保持建筑正常使用功能的抗震技术导则26、重庆中科勘测设计有限公司2020年8月提供的鱼嘴农转非安置房三期工程（详细勘察）工程地质勘察报告27、甲方与我设计院签订的设计合同与相关委托及设计任务书28、其他应遵循的国家、地方规范和规程。1.3 荷载及作用效应组合1.3.1 楼、屋面活荷载序号荷载类别标准值备注1上人屋面2.0kNm22不上人屋面0.5kNm23露台3.5kNm24教室、办公室2.5kNm25阳台、走廊、门厅3.5kNm2可能出现人员密集6楼梯、电梯间3.5kNm27卫生间2.5kNm28电梯机房8.0kNm29栏杆水平荷载1.5kNm2（学校栏杆水平荷载1.5kN/m；学校栏杆竖向荷载1.2kNm°）10食堂、餐厅、实验室、会议室3.0kNm211其它未列项目见现行规范、规程及标准的荷载1.3.2 风荷载根据建筑结构荷载规范GB50009-2012,本工程位于重庆市两江新区，基本风压取50年一遇基本风压值：o=O.4OkNm2,舒适度计算时取10年一遇基本风压值：o=O.25kNm2房屋高度均小于60m,承载力设计时按基本风压1.0倍采用。阻尼比：荷载和承载力计算时取0.05,加速度和舒适度计算时取0.02。1.3.3 地震作用1.3.1.1地震动参数设计基本地震加速度：0.05g（按中震防发200949号文件提高为0.1Og计算）设计地震分组：第一组场地类别:10类场地特征周期：0.20s多遇地震水平地震影响系数最大值：Qmax=0.08设防地震水平地震影响系数最大值：Qmax=0.23罕遇地震水平地震影响系数最大值：Qmax=0.50中震弹塑性时程分析用地震加速度最大值：max=50cms2大震弹塑性时程分析用地震加速度最大值：Qmax=125cms21.3.1.2建筑抗震设防分类依据建筑抗震设防分类标准GB5O223-2OO8和建筑抗震设计规范GB50011-2010（2016年版），1#楼教学楼、2#学术报告厅及食堂、3#教学楼及宿舍、4#教学楼及宿舍，6#楼风雨操场及车库，建筑抗震设防分类均为重点设防类（乙类）；5#楼校门抗震设防分类为标准设防类（丙类）。1.3.1.3建筑抗震设防标准依据建筑抗震设计规范（GB50011-2010）（2016年版）及中国地震局文件中震防发200949号文要求，本地区抗震设防烈度为6度，设计基本地震加速度值为005g,设计地震分组为第一组。3-3#楼男生宿舍按本地区抗震设防烈度提高1度按7度（0.1g）进行设计，带少量框架的剪力墙结构，框架及剪力墙抗震等级均取为四级。1.3.4荷载作用组合1.3.4.1 弹性阶段作用效应组合在弹性阶段抗震设计进行构件承载力验算时，其荷载或作用的分项系数按下表，取各构件可能出现的最不利组合进行截面设计。序号荷载组合工况恒荷载活荷载风地震不利有利不利有利水平竖向1恒载+活载1.31.01.50.02恒载+活载1.01.01.50.0一3恒载+活载+风1.31.01.50.00.6X1.5一4恒载+活载+风1.31.01.50.01.5一5重力荷载+水平地震1.31.00.5X1.20.51.46重力荷载+水平地震+风1.31.00.5X1.20.50.2X1.51.41.3.4.2 中震不屈服在中震地震作用下，结构构件不屈服。计算中不考虑地震内力调整，不考虑风荷载参与组合；荷载分项系数、材料分项系数和抗震承载力调整系数均取为1.O0即除了不考虑地震内力调整的有关规定外，此种情况下属于荷载标准组合值对材料标准值的设计检查关系，如下：0SkRk（无地震作用组合）或SkWRk（有地震作用组合）。上式中Sk即为荷载效应的标准组合，如下表所示，则对应于未考虑分项系数的材料强度标准值。荷载或作用的分项系数与标准值组合系数。荷载组合工况恒荷载活荷载风载地震不利有利不利有利水平竖向恒载+活载+水平地震1.01.00.5×l.00.5×l.01.01.3.4.2中震弹性即中震地震作用下，结构构件保持弹性。计算中不考虑风荷载参与组合，不考虑地震内力调整，作用分项系数、材料分项系数和抗震承载力调整系数均按规范取值。序号荷载组合工况恒荷载活荷载风载地震不利有利不利有利水平竖向1恒载+活载1.31.01.50.02恒载+活载1.31.01.50.03重力荷载+水平地震1.31.00.5X1.50.51.41.4 地质情况简述1.4.1 地基土的构成与特征根据陕西地矿第二工程勘察院有限公司于二0二三年七月提供的本工程拟建场地星湖中学项目地质勘察工程地质勘察报告（详细勘察），勘探揭露:本场区原始地貌为浅丘斜坡地貌,拟建场地经人为开挖堆填，多处形成陡坎斜坡。拟建场地主要分层描述及分布特征如下:（1）第1层为素填土：杂色，主要由砂岩、泥岩碎石、块石及粉质粘土组成结构松散稍密，稍湿。场地范围及周边开挖整平回填，机械抛填，回填时间约6年。（2）第2层为粉质粘土：褐黄色，可塑状，切面稍有光泽，无摇震反应，干强度及韧性中等，该层在场地零星分布。（3）第3层为泥岩：紫红色、暗紫色，泥质结构，中厚层状构造，主要由粘土矿物组成；中等风化岩体较完整，强度中等，质较硬，节理裂隙不发育，为场地的主要岩层。（4）第4层为砂岩：灰白色、浅灰色，中.粗粒粒状结构，厚层状构造，主要由长石、石英、云母等组成，强风化带呈黄褐色，强度低，风化裂隙发育，为场地的次要岩层。（5）第5层为泥质砂岩：浅灰色、浅黄色，细粒粒状结构，中厚层状构造，矿物成分以石英为主，长石次之并含云母等矿物，质软，中风化岩体较完整，为场地的次要岩层。主要土层的性质、承载力参数如下岩、士名称岩石单轴抗压强度标准值（MPa）天然重度（kNm3）地基承载力特征值（kPa）岩土体抗剪强度参数备注c(kPa)0(°)天然饱和素填土/天然20*饱和21*/天然5*饱和2*天然26*饱和23*带*号者为经验值粉质粘上/天然18.8饱和19.0150*天然18.3饱和15.2天然10.6饱和9.5强风化泥岩/24.6*300*/中等风化泥岩5.23.2天然25.6饱和25.8无水浸泡1887.6313.528.51水浸泡1161.6强风化砂岩/22*500*/中等风化砂岩23.216.9天然25.6饱和25.76134.71319.5531.88强风化泥质砂岩/24.7*350*/中风化泥质砂岩12.68.7天然25.2饱和25.4无水浸泡4573.8723.930.81水浸泡3217.51.4.2 场地及地基的地震效应3-2#楼场地的抗震设防烈度为6度，设计基本地震加速度为0.05g,所属的设计地震分组为第一组，场地类别为IO类。按建筑工程抗震设防分类标准GB50223-2008规范规定，本次拟建项目为学校，整个拟建场地均为乙类建筑（除5#楼校门），属重点设防类，应按高于本地区抗震设防烈度1度的要求加强其抗震措施。拟建场地经整平到设计高程后，根据建筑抗震设计规范（GB50011-2010）（2016年版）对各拟建物地震效应评价见下表。地震效应评价一览表拟建物（括号里面为地勘楼栋）经平整后覆盖层最大厚度（m）剪切波速US值（ms）场地土类型场地类别设计特征周期建筑抗震地段类别计算孔号填土厚度粉质粘土厚度等效剪切波速1T#教学楼（1#楼）9.1ZK1268.01.
