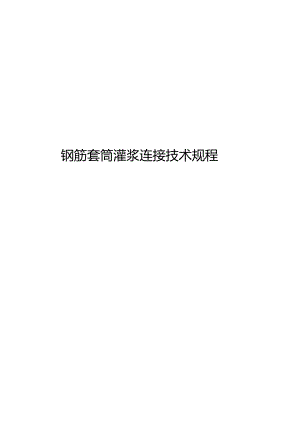

2023钢筋套筒灌浆连接技术规程.docx

钢筋套筒灌浆连接技术规程目次1总则12术语和符号22.1 术语22.2 符号33材料和组件43.1 钢筋43.2 灌浆套筒43.3 灌浆料53.4 辅料74接头性能和型式检验94.1 灌浆接头性能94.2 灌浆接头型式检验95设计规定H6施工与检验136.1 一般规定136.2 施工准备146.3 灌浆连接施工166.4 安全措施187验收207.1 一般规定207.2 进厂验收207.3 进场验收217.4 现场验收22附录A灌浆接头抗拉强度试验报告25附录B施工现场检验记录26附录C灌浆连接检验记录27附录D灌浆饱满度检验报告28附录E灌浆部位测温检验记录29附录F冬季灌浆施工记录30附录G灌浆饱满度检验方法31本规程用词说明35引用标准名录361总则1.0.1为在混凝土结构中正确使用钢筋套筒灌浆接头，做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于抗震设防烈度不超过8度的混凝土结构房屋与一般构筑物中钢筋套筒灌浆连接的设计、施工和验收。1.0.3钢筋套筒灌浆连接的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1 术语2.1.1 钢筋连接用灌浆套筒groutsleeveforrebarssplicing通过灌浆料的锚固作用将钢筋对接连接所用的金属套筒,常采用机械加工或铸造工艺制造，简称灌浆套筒。2.1.2 钢筋连接用套筒灌浆料cementitiousgroutforrebarssleevesplicing一种以水泥、细骨料、混凝土外加剂及其它材料组成的干混料，加水搅拌后具有大流动度、早强、高强、微膨胀等性能，简称灌浆料。2.1.3 钢筋套筒灌浆连接groutsleevesplicingofrebars通过硬化后的灌浆料分别与钢筋和灌浆套筒的锚固作用，将钢筋中的力传递至套筒的连接方法。2.1.4 钢筋套筒灌浆接头groutsleevesplicesofrebars用灌浆料充填在钢筋与灌浆套筒间隙，经硬化后形成的钢筋连接接头，简称灌浆接头。2.1.5 全灌浆接头thewholegroutsleevesplicesforrebarssplicing两端均采用灌浆方式连接的灌浆接头。2.1.6 半灌浆接头thegroutsleevesplicesforrebarssplicingwithhalfthreadend一端采用灌浆方式连接，而另一端采用非灌浆方式连接的灌浆接头，通常另一端采用螺纹连接。2.1.7 灌浆孔entranceforgrouting灌浆套筒上，用于加注灌浆料的入料口，通常为光孔或螺纹孔。2.1.8 排浆孔ventforgrouting灌浆套筒上，加注灌浆料时用于通气并将注满后的多余灌浆料溢出的排料口,通常为光孔或螺纹孔。2.1.9 钢筋丝头threadsectoratrebarend钢筋端部连接用的螺纹加工区段。2.1.10 钢筋套筒灌浆饱满度fillingdegree钢筋套筒灌浆连接灌浆结束，灌浆料终凝后，灌浆料充满套筒与钢筋间隙达到规定钢筋灌浆锚固长度的程度，简称灌浆饱满度。2.1.11 封浆料morlarforpluggingandpartition一种以水泥、细骨料、混凝土外加剂及其它材料组成的干混料，加水搅拌后具有可塑、早强、微膨胀等性能。2.1.12 坐浆料mortarforbedding一种以水泥、细骨料、混凝土外加剂及其它材料组成的干混料，加水搅拌后具有一定流动度、早强、微膨胀等性能。2.2 符号卜钢筋屈服强度标准值；A钢筋极限抗拉强度标准值；Zhk灌浆套筒材料屈服强度标准值；Zlstk灌浆套筒材料极限抗拉强度标准值；4灌浆套筒最大拉应力横截面面积；4钢筋横截面面积；A灌浆套筒材料断后伸长率；D灌浆套筒外径；d钢筋公称直径。3材料和组件3.1 钢筋3.1.1 灌浆接头应采用400级、500级公称直径为12mm40mm的热轧带肋钢筋。3.1.2 用于钢筋套筒灌浆连接的钢筋应符合现行国家标准混凝土结构设计规范GB50010和钢筋混凝土用钢第2部分：热轧带肋钢筋GB1499.2的规定。3.2 灌浆套筒321全灌浆套筒宜采用优质碳素结构钢、低合金高强度结构钢或球墨铸铁加工制造，半灌浆套筒应采用优质碳素结构钢机械加工制造。3.2.2灌浆套筒应符合下列规定：1套筒螺纹连接端宜选用直螺纹连接，连接螺纹的尺寸精度及公差带应符合现行国家标准普通螺纹公差GB"197中6H级精度规定；2套筒灌浆连接钢筋在套筒中的灌浆锚固长度，连接直径12mm32mm的钢筋不应小于8d,连接直径36mm40mm的钢筋不宜小于104；3套筒内应留有一定的钢筋安装调整长度，灌浆连接预制端不应小于10mm,现场装配端不应小于20mm,调整长度段内径应满足偏心钢筋安装需要；4套筒内灌浆锚固段剪力槽两侧环形凸起部分内径最小值与所连接钢筋公称直径差，连接直径12mm22mm的钢筋不应小于IOmm,连接直径25mm40mm的钢筋不应小于15mm；5套筒内套筒灌浆锚固段剪力槽两侧凸起绕套筒轴线形成等高度完整圆环的数量，连接直径12mm20mm、22mm32mm、36mm40mm的钢筋分别不应少于3个、4个、5个；6套筒内灌浆锚固段剪力槽两侧环形凸起部分径向高度，连接直径12mm22mm的钢筋不应小于1mm,连接直径25mm40mm的钢筋不应小于2mm；高度1/2处轴向宽度，连接直径12mm22mm的钢筋不应小于2mm,连接直径25mm40mm的钢筋不应小于4mm；7套筒灌浆端端部距剪力槽距离不应大于30m,剪力槽的轴向宽度不宜小于连接钢筋直径；8半灌浆套筒螺纹端的螺纹孔底部设有钢筋丝头限位凸台，该凸台形成半灌浆套筒螺纹端与灌浆端连接处的通孔，螺纹小径与通孔直径差不应小于1mm,通孔的长度不应小于3mm；9套筒内、外表面及端面不应有影响接头性能的缺陷。323球墨铸铁、优质碳素结构钢和低合金高强度结构钢的套筒材料性能应符合表3.2.3的规定。表323材料性能套筒材料屈服强度嘉何Pa抗拉强度/MPa断后伸长率A%硬度(HBW)球化率/%球墨铸铁25505180250285结构钢233524702143.2.4套筒的尺寸偏差应符合表3.2.4的规定。表3.2.4套筒尺寸偏差表序号项目铸造灌浆套筒机械加工灌浆套筒450mmP>50mmZ?50mmZZ>50mm1长度允许偏差mm0,+2.00,+2.00,+1.00,+1.02外径允许偏差mmO,÷0.80,+0.0160,+0.50,+0.01D3内径允许偏差mm±0.8±0.016±0.4±0.08325灌浆套筒应符合现行行业标准钢筋连接用灌浆套筒JG/T398的规定。3.3 灌浆料331灌浆料用于钢筋套筒灌浆接头，也可用于填充预制构件间隙，封闭构件间隙，传递构件受力。灌浆料根据适用的灌浆施工环境温度不同分为常温灌浆料和低温灌浆料，性能应分别符合表331-1和表331-2的规定。检测项目表331常温灌浆料的技术性能性能指标流动度mm初始230030min2260抗压强度/MPaId2353d26028d85竖向自由膨胀率/%3h0.022.0024h与3h差值0.020.4028d自干燥收缩/%0.045水溶性氯离子含量四0.03泌水率/%0表3312低温灌浆料的技术性能检测项目性能指标-5±2流动度mm初始230030min22608±2流动度mm初始230030min2260抗压强度/MPa-Id235-3d260-7d+21d285竖向自由膨胀率/%3h0.022.0024h与3h差值0.020.4028d自干燥收缩/%0.045水溶性氯离子含量小0.03泌水率/%03.3.1 灌浆料根据28d抗压强度可分为不同强度等级，选用强度较高等级值的灌浆料可提高灌浆接头受力性能。333套筒灌浆施工开始及养护过程24h内，常温灌浆料适用作业面和灌浆部位环境温度为535C,低温灌浆料适用作业面和灌浆部位环境温度为-5IOeO3.3.4 常温灌浆料试块应在温度20±2、相对湿度大于50%的环境下制作成型,并在温度20oC+2oC,相对湿度大于90%的标准条件下养护28d03.3.5 低温灌浆料试块应在温度-5土2的环境下制作成型，并在温度-5°C±1C条件下养护Id、3d>7d,7d后转标准条件养护21do3.3.6 灌浆料应符合现行行业标准钢筋连接用套筒灌浆料JG/T408的规定。3.4 辅料3.4.1 封浆料可用于分组灌浆快速封边，以形成灌浆的封闭区域。用于灌浆分仓时分隔垛宽度不应大于40mm。根据适用温度不同分为常温封浆料和低温封浆料,性能应符合表3.4.1的规定。表3.4.1封浆料的技术性能检测内容性能指标检测项目常温封浆料低温封浆料流动度mm初始初始（-5°C±2°C）100110抗压强度/MPa4h-4h210Id-Id2303d-3d24528d-7d+21d255竖向膨胀率/%3h20.02水溶性氯离子含量/%0.03泌水率/%0注：封浆料适用温度、试验温度条件及性能试验方法参照本规程3.3灌浆料的有关规定。3.4.2 坐浆料用于单套筒灌浆时，摊铺在竖向预制构件与主体结构结合面，封闭间隙并传递构件受力。坐浆料也可用于分组灌浆分仓和封边，根据适用温度不同分为常温坐浆料和低温坐浆料，性能应符合表3.4.2的规定。表3.4.2坐浆料的技术性能检测内容性能指标检测项目常温坐浆料低温坐浆料流动度mm初始初始（-5C±2°C）120200抗压强度/MPaId-Id2203d-3d23528d-7d+21d260竖向膨胀率/%3h0.02224h与3h差值0.02-0.40水溶性氯离子含量/%0.03泌水率/%0注：坐浆料适用温度、试验温度条件及性能试验方法参照本规程3.3灌浆料的有关规定。343坐浆料28d强度应大于连接构件混凝土强度等级值，用于高层建筑时不应小于80MPa03.4.4 封浆料、坐浆料初凝后不应继续使用。3.4.5 采用夹心保温外墙板时，外墙板灌浆仓位的外侧保温层之间可采用弹性防水材料密封，侵占灌浆套筒外混凝土保护层厚度不应大于5mm。3.6.6出浆口应采用透明观测补浆装置进行封堵。4接头性能和型式检验4.1 灌浆接头性能4.1.1 灌浆接头的变形性能应符合现行行业标准钢筋机械连接技术规程JGJ107中I级接头变形性能的要求。4.1.2 灌浆接头设计屈服承载力
