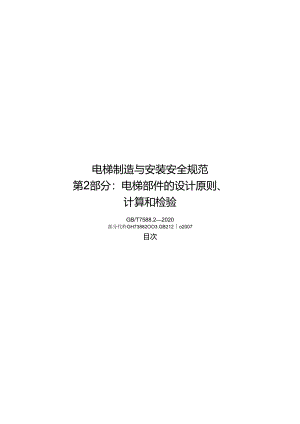

2020电梯制造与安装安全规范第2部分 电梯部件的设计原则计算和检验.docx
电梯制造与安装安全规范第2部分：电梯部件的设计原则、计算和检验GB/T7588.22020部分代杵GH73882OO3.GB212o2007目次前言V引言熠1范围12规范性引用文件13术语和定义14重大危险清单25设计原则、计算和检验35.1 安全部件型式试验的总则35.1.1 试验的目的和范围35.1.2 一般要求35.2 层门门锁装置和轿门门锁装置的型式试验35.2.1 总则35.2.2 检查和试验45.2.3 某些型式门锁装置的特殊试验65.2.4 型式试验证书65.3 安全钳的型式试验65.3.1 总则65.3.2 瞬时式安全钳75.3.3 渐进式安全钳95.3.4 几点说明115.3.5 型式试验证书115.4 限速器的型式试验115.4.1 总则115.4.2 限速器的性能检查125.4.3 型式试验证书125.5 缓冲器的型式试验135.5.1 总则135.5.2 试验样品135.5.3 试验135.5.4 型式试验证书165.6 含市电子元件的安全电路和(或)电梯安全相关的可编程电子系统(PESSRA1.)的型式试验165.6.1 通则165.6.2 试验样品175.6.3 试验175.6.4 型式试验证书185.7 轿厢上行超速保护装置的型式试验195.7.1 总则195.7.2 说明和试验样品195.7.3 试验195.7.4 调整值的修正215.7.5 试验报告215.7.6 型式试验证书215.8 轿厢意外移动保护装置的型式试验215.8.1 总则215.8.2 说明和试验样品225.8.3 试验225.8.4 调整值的修正235.8.5 试验报告235.8.6 型式试验证书245.9 破裂阀、单向节流阀的型式试验245.9.1 通则245.9.2 总则245.9.3 试验样品245.9.4 试验245.9.5 试验程序255.9.6 试验结果说明255.9.7 型式试验证书265.10 导轨验算275.10.1 计算的范BB275.10.2 弯曲285.10.3 压弯295.10.4 弯曲应力和压应力(或拉伸应力)或压弯应力的合成305.10.5 翼缘弯曲305.10.6 变形315.11 曳引力计算315.11.1 总则315.11.2 曳引力计算325.11.3 通常情况下的公式355.12 电梯悬挂钢丝绳安全系数的计算385.12.1 总则385.12.2 滑轮的等效数量(Ni)395.12.3 安全系数405.13 柱塞、缸筒、硬管和附件的计算415.13.1 抗过压计算415.13.2 液压缸抗压弯的计算445.14 摆锤冲击试验495.14.1 总则495.14.2 试验架495.14.3 试验505.14.4 试验结果说明505.14.5 试验报告505.15 电气元件的故障排除535.16 电梯安全相关的可编程电子系统（PESSRA1.）的设计原则57附录A（资料性附录）型式试验证书的内容58附录B（规范性附录）电梯安全相关的可编程电子系统（PESSRA1.）598.1 通用措施598.2 特定措施598.3 失效控制的可用措施描述59附录C（资料性附录）导轨验算示例60C.1总则60C.2具有安全钳的电梯导轨计算62C.2.1安全钳动作62C.2.2正常使用运行64C.2.3正常使用装载66附录D（资料性附录）曳引力计算示例68D.1总则68D.2轿厢装载T.况68D.3紧急制动工况69D.4对重滞留工况69附录E（资料性附录）滑轮的等效数匾（NaJ计算示例70E.1示例170E.2示例270E.3示例371参考文献72GB/T7588的本部分以保护人员和货物为目的规定电梯的安全规范.防止发生与电梯的正常使用、维护和紧急操作相关事故的危险。关于人员和物体的保护、假设、原则等,需要参考引用本部分的标准（如GB/T7588.12020）中的引言。电梯制造与安装安全规范第2部分：电梯部件的设计原则、计算和检验1范围GB/T7588的本部分规定了电梯部件的设计原则、计算和检验。本部分适用于乘客电梯和载货电梯的设计。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件仅注日期的版本适用于本文件。凡是不注日期的引用文件兑最新版本(包括所有的修改单)适用于本文件。GB/T2423.52019环境试验第2部分：试验方法试验Ea和导则：冲击(IEC60068-2-27：2008JDT)GB/T2423.10-2019环境试验第2部分：试验方法试验Fc：振动(正弦)(IEC60068-2-6：2007,IDT)GB/T4207固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法(GB/T42072012,IEC60112:2009JDT)GB/T7588.12020电梯制造与安装安全规范第1部分：乘客电梯和载货电梯(ISO8100-1：2019.MOD)GB/T8903电梯用钢丝绳(GB/T8903-2018,ISO4344：2004.MOD)GB/T14048.4低压开关设备和控制设备第4-1部分:接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)(GBT14048.42010.IEC60947-4-1:2009Ed.3.0,M()D)GB/T14048.5低压开关设备和控制设备第5-1部分:控制电路电器和开关元件机电式控制电路电器(GB/T14048.52017.IEC60947-5-1s2016.MOD)GB/T16935.12008低压系统内设备的绝缘配合第1部分：原理、要求和试验(1EC60664-1：2007.IDT)GB/T244782009电梯曳引机GB/T34560.2-2017结构钢第2部分：一般用途结构钢交货技术条件(1S()630-2:2011.MOD)GB/T35850.12018电梯、自动扶悌和自动人行道安全相关的可编程电子系统的应用第1部分：电梯(PESSRA1.)(ISO22201-1:2017.MOD)3术语和定义下列术语和定义适用于本文件。3.1被批准机构approvedbody被批准进行安全部件型式试验的机构。注：本部分中的被批准机构通常是指型式试验机构。3.2安全部件safetycomponent实现电梯的安全功能且需要通过型式试验证明的部件。注：例如安全钳、限速器和层门门锁装置等。3.3型式试验证书typeexaminationcertificate由被批准机构进行型式试验后出具的文件该文件证明产品样品符合相应的规定。4青大危险清单本串列出了与本部分有关的所有重大危险、危险状态和事件。它们通过风险评价方法识别得出对于该类机器是用大的且需要采取措施消除或减小见表Io表1重大危险清单序号危险”相关条款号1机械危睑加速、减速（动能）5.3,5.4,5.5,575.85.9接近向固定部件运动的元件5.2弹性元件5.10.5.11.5.12.5.13坠落物5.3*5.4«5.5*5.9乖力（储存的能放）5.3*5.4*5.5*5.9距离地面高3.3,5.4,5559高压5.13运动元件5.2,S.35.4,5.5.5.6f5.7.5.8.5.9.5.10,5.11.5.12,5.13,5.14,5.15,5.16旋转元件5.4«5.11«5.12稳定性5.10.5.11.5.12.5.13.5,14强度5,10.5.11.5.12.5.13,5.142电气危险电皿5.2.5.4,5.6,5.7,585.15,5.16电磁现象5.2.5.4.5.6,5.7,5.8.5.15.5.16带电部件5.2,5.4,5.6.5.7<5,8.5,15.5.16与高压带电部件之间无足够的距离5.2,5.4,5.6,5.7.5.8.5.15,5.16过载5.2.5.45.6.5.7.5.8,5.15.5.16故障条件下变为带电的部件5.2.5.4,5.6,5.7,5.8.5.15,5.16短路5.2.5.4.5.6,5.7.5,8.5.15.5.162表1（续）序号危险“相美条款号6辐射危睑低频电磁箱射5,6.5.15.5,16无线电频率电磁姗射5,6.5,15.5,169与机器使用环境有关的危险5.2.5.3.5.4.5,5»5.6.5.7.5.8.5.9.5.10«5.11«5.12*5.13»5.14*5.15«5.16本我中所列的危险基于GB/T157062012的附录B。5设计原则、计算和检验5.1 安全部件型式试验的总则5.1.1 试验的目的和范围按本店试验程序验证安全部件（装置）的结构和动作符合本部分的要求应特别检杳该装置的机械、电气和电子部件符合设计要求.以及在使用期间尤K是经过磨损和老化后不会失效。如果安全部件需要满足特殊的要求（如防水、防尘或防爆结构等）应按照有关的标准进行补充检查和（或）试验。5.1.2 一般要求5.1.2.1 本部分所述的试验单位是被批准机构.同时承担.试验和签发型式试验证书工作。5.1.2.2 型式试验的申请竹应由部件制造单位或其委托的代理商填写并应提交给试验单位。5.1.2.3 试验样品的选送应由试验单位和申请方商定。5.1.2.4 申请方可以参加试验。5.1.2.5 如果受委托对所要求出具型式试验证B的某一部件进行全面检测的试验单位没有合适的设备来完成某项试验则在该单位负责的前提已并取得申请方的同意后，可安排其他试验单位完成。5.1.2.6 除非有特殊规定仪器的准确度应满足下列要求：a）对于质址、力、距离、速度为±1%;b）对于加速度、减速度为±2%；O对于电压、电流为±5%；d）对于温度，为±51；e）记录设备能检测到0.01$变化的信号；D对于流量，为±2.5%；g）对于压力（>2OOkPa）.为±1%；h）对于压力（>>200kPa）,为±5%。5.2 层门门锁装置和轿门门锁装置的型式试验5.2.1 总则5.2.1.1 适用范围本程序适用于层门和轿门的门锁装置试验.所有参与门锁紧和检查锁紧状态的部件均为门锁装置3的组成部分。5.2.1.2 提交的文件5.2.1.2.1 附带操作说明的结构示意图示意图应清楚地表明所有与门锁装置的操作和安全性有关的全部细节包括：a）正常情况下门锁装苴的操作情况.标出锁紧部件的有效啮合位置和电气安全装置的动作点；b）采用机械方式检查锁紧位置的装置（如果有）的动作情况；c）紧急开锁装置的操纵和动作；d）电路的类地交流和（或）直流及额定电压和额定电流。5.2.1.2.2 附带说明的装配图装配图应标出对门锁装置的操作起币:要
