TB_T3385.1-2023铁路无线电监测第1部分：总体要求.docx

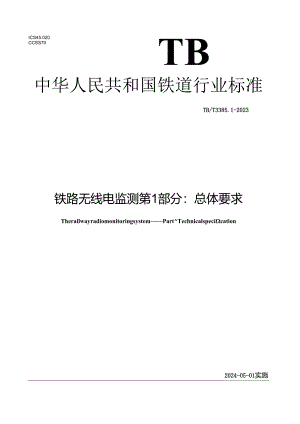

ICS45.020CCSS70TB中华人民共和国铁道行业标准TB/T3385.1-2023铁路无线电监测第1部分：总体要求TherailwayradiomonitoringsystemPartTechnicalspecication2024-05-01实施国家铁路局发布目次前言III引言V1范围12规范性引用文件13术语和定义14 缩略语25 总体要求25.1 系统构成25.2 监测设施的分类35.3 监测频率范围36 监测设施技术要求36.1 固定监测站36.2 列车移动监测站56.3 汽车移动监测站76.4 可搬移监测站96.5 便携式监测设备117 管控分析平台技术要求137.1 功能要求137.2 性能要求157.3 电磁兼容和防雷157.4 环境适应性157.5 供电要求158 网络、接口及时间同步要求168.1 网络要求168.2 接口要求168.3 时间同步要求169 安全要求169.1 设备安全169.2 信息安全16参考文献17前言本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是TB/T3385铁路无线电监测的第1部分。TB/T3385已经发布了以下部分：第1部分：总体要求，请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由铁路行业电气设备与系统标准化技术委员会通信信号分技术委员会归口。本文件起草单位：北京全路通信信号研究设计院集团有限公司、国家铁路局装备技术中心、北京铁路通信技术中心、中铁电化集团北京电信研究试验中心有限公司、成都华日通讯技术股份有限公司北京六捷科技有限公司、北京交通大学、北京浩瀚深度信息技术股份有限公司、北京软赢科技有限公司。本文件主要起草人：曾祥兵、孙亮、姜毅、邸奥杰、么亮、唐剑群、袁友茂、陈乐、孙斌、石蕊、贾靖宇。铁路无线电监测系统是对铁路使用的无线电频率进行监测、统计、分析的系统，主要应用于铁路无线电信号监测、铁路无线电频率管理以及铁路无线电干扰排查等方面。本文件在规范铁路无线电监测系统的接口、统一管理铁路无线电监测设施等方面起到重要作用，同时可用于指导铁路无线电监测系统的设计、制造以及检验。铁路无线电监测拟由四个部分组成。-第1部分；总体要求。目的在于确定铁路无线电监测系统的系统构成，明确监测设施的技术要求、管控分析平台的技术要求以及网络、接口、时间同步和安全等方面的具体要求。第2部分：试验方法。目的在于明确铁路无线电监测系统的监测设施、管控分析平台以及网络、接口、时间同步和安全等方面的试验方法。第3部分：管控分析平台。目的在于明确铁路无线电监测系统的管控分析平台的架构、服务和数据处理等方面的相关要求。第4部分：接口要求。目的在于明确铁路无线电监测系统的分级架构之间的接口、监测设施的接入接口以及系统的外部接口等接口的要求。铁路无线电监测第1部分：总体要求1范围本文件规定了铁路无线电监测系统的总体要求，监测设施技术要求，管控分析平台技术要求，网络、接口及时间同步要求，安全要求。本文件适用于铁路无线电监测系统的设计、制造和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4824-2019工业、科学和医疗设备射频骚扰特性限值和测量方法GB/T65872012电子测量仪器通用规范GB/T9813.3-2017计算机通用规范第3部分：服务器GB/T24338.4-2018轨道交通电磁兼容第3-2部分：机车车辆设备GB/T24338.52018轨道交通电磁兼容第4部分：信号和通信设备发射与抗扰度GB/T25119-2021轨道交通机车车辆电子装置GB/T32347.32015轨道交通设备环境条件第3部分：信号和通信设备GB/T340822017无线电监测网传输协议GB/T34084-2017超短波频段无线电监测网数据库结构技术要求QC/T934-2012无线电监测车技术条件TB/T3283-2015铁路时间同步网技术条件TB/T34982018铁路通信信号设备雷击试验方法YD/T2609-2013超短波无线电干扰判定及干扰源定位方法3术语和定义YD/T2609-2013界定的以及下列术语和定义适用于本文件。3.1铁路无线电监测railwayradiomonitoring利用技术手段对铁路无线电频段及其必要扩展频段无线电信号实施测量、测向定位的种业务。3.2日常监测dailymonitoring在铁路运营线路和重点处所开展的对铁路无线电信号的长期保护性监测活动。3.3专项监泅specializedmonitoring在特定时段特定区域，为特定任务开展的阶段性监测活动。3.4干扰查找interferenceinvestigating对铁路无线电干扰信号进行测向、定位以确定干扰源的监测活动。4缩略语下列缩略语适用于本文件。CDMA:码分多址(CodeDivisionMultipleAccess)GNSS:全球卫星导航系统(GIobalNavigationSatelliteSystem)GSM:全球移动通信系统(GIobalSystemforMobilecommunication)GSM-R:铁路数字移动通信系统(GSM-RaiIWay)HDD:硬盘驱动器(HardDiskDrive)I/Q:同相/正交(In-PhaSe/Quadrature)IOPS:每秒进行读写操作的次数(InPUt/OUtPutOperationsPerSecond)1.TE:长期演进移动通信系统(1.ongTermEvolution)1.ZO;数据压缩算法(1.emPe1.ZiV-C)bcrhumcr)MTBF:平均无故障时间(MeanTimeBetweenFailure)R.M.S:均方根值(ROotMeanSquare)SQ1.:结构化查询语言(StrUCtUreQuery1.anguage)SSD:固态硬盘(SOlidStateDrives)V1.AN:虚拟局域网(VirtUal1.ocalAreaNetwork)VX1.AN:虚拟可扩展的局域网(VirtUalextensible1.ocalAreaNetwork)5G-NR:5G新空口(5GNewRadio)5总体要求5.1 系统构成铁路无线电监测系统是具有无线电监测、干扰识别、数据存储、信号分析等功能的系统，由监测设施和管控分析平台组成，监测设施与管控分析平台通过通信网络联接。系统结构示意图见图1。图1铁路无线电监测系统结构示意图管控分析平台支持分级架构，可根据实际情况进行分级管理，管控分析平台通过标准数据服务接口与外部系统联通。管控分析平台和监测设施应统一接口，实现互联互通。通信网络采用有线网络或无线网络模式，可使用铁路专用通信网或公共通信网络。5.2 监测设施的分类监测设施分为固定监测站、列车移动监测站、汽车移动监测站、可搬移监测站、便携式监测设备等。固定监测站主要适用于对无线干扰严重以及无线电信号复杂的区域实施监测。列车移动监测站分为一类列车移动监测站和二类列车移动监测站。一类列车移动监测站主要适用于在动检车、电务检测车、测试列车上实施监测；二类列车移动监测站的数据采集设备部署在普通列车上，通过配置的通信单元连接地面的服务器，主要适用于在动车组、机车等普通列车上实施监测。汽车移动监测站主要适用于无线电重大活动保障、铁路边境口岸监测以及干扰源查找。可搬移监测站主要适用于无线电重大活动保障以及铁路沿线特定区段等地区的监测。便携式监测设备主要适用于对无线电干扰信号进行测量测向以及干扰查找。5.3 监测频率范围铁路无线电监测系统的监测频率范围应当涵盖铁路无线电频率，及其与干扰查找相关的必要扩展频段。6监测设施技术要求6.1 固定监M站6.1.1 功能要求固定监测站的功能符合下列规定：a）应监测铁路专用无线通信频率及其必要扩展频段的无线电信号，实现对频率、信号电平、场强、信号带宽等参数的测量；b）应测量铁路周边电磁环境，扫描轨迹应支持瞬时值，支持瞬时值、最大值、最小值、平均值等模式，检波方式支持峰值检波、平均值检波、均方根值检波等方式；C）应支持GNSS,在监测时同步采集经纬度数据和海拔信息；d）应解码铁路无线通信广播信道，解码信息包括小区信息、载波配置、场强、OI等；e）应分析铁路专用无线通信频率及其必要扩展频段的无线电信号特征，判断信号是否为干扰信号；D应识别和判定同频干扰、邻频干扰、互调干扰、阻塞干扰、杂散干扰以及其他异常干扰等干扰信号类型，保存干扰信号I/Q数据记录；g）应实现对信号的测向、定位；h）应实现对同频信号的分离、测向；i）应自动提示干扰信号，提示信息包括干扰的类型（同频干扰、邻频干扰、互调干扰、阻塞干扰、杂散干扰等）、干扰信号的信息（含信号强度、频率、公里标、经纬度等）、频谱图、监测设备信息等，并标注被干扰铁路区段信息（线路名称、公里标、基站ID等），频谱图上含干扰发生时间；j）应自动提示电磁环境异常信号，提示信息包括异常信号的频率、场强，测试到异常信号时的位置信息（公里标、经纬度）等；k）应记录和存储监测数据，查询历史监测数据；1）监测数据的存储、传送、使用等应采取安全防护措施；m）设备应具备自检并记录和保存设备状态信息的能力；n）监测数据和分析结果宜通过通信网络自动上传至管控分析平台，也可通过移动存储介质人工上传；0）应实现在电子地图上显示铁路线路、铁路台站分布、信号分布、干扰提示等信息；P）应实现远程控制和远程软件升级；q）可在电子地图上标识铁路沿线GSM、CDMA、1.TE.5G-NR等公众移动通信基站基本信息。6.1.2 性能要求固定监测站的主要性能指标应符合表1的规定。表1固定监刑站主要性能指标序号指标名称单位指标要求1相位噪声*dBc/Hz-1002动态范围°dB>1103扫描速度GHz/s504噪声系数dB205频率稳定度PPmW±0.36实时中频带宽MHZ>407监测灵敏度dBuV/m158测向灵敏度dBVm259测向准确度*210同频信号分离个数*个>211最小同频信号分辨角度*2012测向时效ms513中频/镜像抑制比dB9014二阶截断点dBm4015三阶截断点dBmeO16数据本地存储时间h2480载波为IGHZ,频偏为10kHz的相位噪声。AGC（自动增益控制）模式的动态范围，°步进为25kHz的扫描速度。dR.M.S.无反射环境。”大口径天线阵，DA>1（D:天线阵列的直径；A:接收信号的波长）。'低失真模式，中频带宽20MHz。6.1.3 天馈监测天线应符合下列规定：a）类型为全向天线或天线阵列;b）频率覆盖铁路专用频段及扩展频段；c）阻抗为50Q;d）驻
