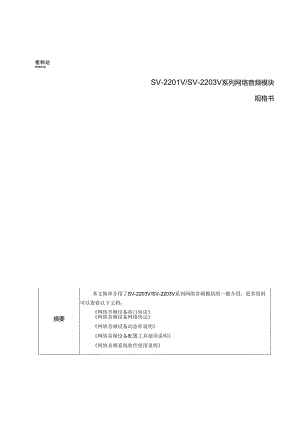

SV-2201V-SV-2203V网络音频模块规格书.docx

祖科达RUKOTASV-2201V/SV-2203V系列网络音频模块规格书本文简单介绍了SV-2203V/SV-2203V系列网络音频模块的一般介绍，更多资料可以查看以下文档：网络音频设备串口协议摘要网络音频设备网络协议网络音频设备动态库说明网络音频设备配置工具使用说明网络音频系统软件使用说明目录一、模块介绍3二、模块结构4三、功能和特点5四、技术参数6五、硬件接口描述71 .电源输入端口82 .控制串口端口（UartD83 .1.ineOUt线路输出端口94 .1.ineIn线路/Mic输入端口95 .对讲/采播控制端口96 .通用IO通用串口（GPlOUart2）97 .网络接口98 .POE受电（PD）接口错误味定义书签。六、产品选型101 .SV-2201V/SV-2203V系列模块型号列表102 .其他兼容模块型号列表错误床定义书签。七、应用场景111 .播放应用112 .对讲应用113 .监听应用（现场声音采集）12开发周期快:直接利用我公司现有的广播对讲软件系统平台;一、模块介绍SV-2201V/SV-2203V网络音频模块是款高性能的10/1OOM网络音频模块，采用高性能ARM处理器及专业Codec,能接收网络音频数据流，转换成音频模拟信号输出。亦能采样本地的mic输入或Iinein输入，发送到网络上，供其他网络音频模块接收播放,具有CD级的播放音质。同时提供高性能的双向音频数据传输，便于构建网络语音对讲系统。我们提供了NAManager软件用于模块的IP地址等参数配置，提供二次开发动态库用于网络音频广播和网络语音对讲系统开发。SV-2201V/SV-2203V系列模块具有非常齐备的接口，用户几乎不需任何电路就可以开发出自己专有的网络音频终端：自助银行终端、矿井求助终端、网络播放器、网络点播终端、网络寻呼话筒等等。系统工作软件环境特点： 简单易用：系统中的音频设备可以直接和其他设备广播、对讲，不依赖软件平台支撑; 个性化强：利用我公司SDK开发包开发出用户自己的应用软件平台。应用于以下领域: 网络广播系统：校园公共广播、交通广播系统、平安城市 网络对讲系统：自助银行对讲系统，矿井应急广播对讲系统，列车地铁车辆求助广播系统，哨位对讲系统 现场声音采集：铁路轨道声音采集系统、环境音频监控 网络音乐播放器：智能家居音乐播放，酒店背景音乐播放，酒店客房音乐系统因为SV-2201V/SV-2203V系列网络音频模块的音频流采用的是私有协议，整个系统中必须全部使用我公司的音频设备（对讲主机、终端等等），或者是我公司开发的应用软件，或者是用户自己由D1.1.动态库开发的应用软件，该动态库只能运行在Windows操作系统。我公司另外有SV-2700VP系列模块,支持SlP标准协议，可以方便地兼容其他应用软件，包括用户编写自己的应用软件运行在1.inuX等操作系统中。SV-2201VSV2203V系列网络&频模块支持单播、组播及广播等多种通信方式，可以在局域网络或者广域网内搭建音频系统。二、模块结构SV-2201V/SV-2203V使用了速度高达400MHz的ARM处理器构架加专业的双向音频Codec编解码器，ARM处理器负责数据的传输，用户命令的解析执行以及功放接口的控制，专业音频CodeC负责音频的输入及输出。通过网络接口，SV-2201V/SV-2203V可直接接入以太网。其内部结构如下：3.3V电源Micln1.inelnStereo1.ineOut用户接口虚拟串口扩展串口SPl扩展口功放接口10/1OOM以太网其外形结构如下:Ro?-三+M_cM一c+BAT-PAUd-OModUVI05EXH二0WSZX1多ls节N中dqwCo三noIJn0OU,号0-0rno-oO3GND"VDD:426.5注：SV-2201V/SV-2203V采用了插针作为外部接口，使用时需要外接转接板电路。三、功能和特点音频工作方式:音频解码：即三频播放。接收来自网络的音频流，经过模块解码后通过线路输出高质量音频信号。目前支持可以播放以下音频格式：MP3、WAV（PCM+IMAADPCM）.G711、G722等，可以播放最高48k采样率32OkPS的音频流。接收网络中以广播、组播、单播等方式发过来的音频流，在本地解码后播放。音频编码：以816243248k的采样率采集线路输入或者mic输入的音频信号，以ADPCM/PCM编码，送到网络中。音频采集：将本地声&通过1.ineIn采集后送到其他音频终端上播放或存储监听：通过网络或者其他方式，控制模块将本地声音送到网络的其他地方音频双向传输：将线路输入或者mic输入的音频信号以8k或16k的采样率采样，以ADPCM编码以单播等方式发送到网络上，同时接收对方的ADPCM音频流，解码后输出。双向对讲：可以实现电脑与设备的对讲，或者设备和设备的双向对讲。对讲时，网络音频模块提供高强度的回声抑制（AEC）。双向传输：通过一对网络音频设备，将两个现场的声音现场的声音采集起来，分别传送给对方解码后还原控制方式：按键控制：直接通过模块上的IO口，控制模块对讲或者采播串口控制：通过模块上的控制串口，控制模块对讲或者采播网络控制：在网络的其他设备上通过网络命令，控制控制模块对讲或者采播系统状态输出：音频输入、输出状态：可以连接指示灯或者控制继电器。服务器连接指示扩展功能（以下功能不是所有型号均支持）：POE供电：提供POE受电模块接口SD卡：可以通过网络将音频文件到SD卡中，定时、或者通过网络及串口控制播放通用I0：控制扩展的电路或设备通用串口：控制扩展的电路或设备实时时钟：模块停电，或者不经服务器对时，提供精准的时间，通过串口或网络获得，或者定时播放音频文件四、技术参数电源输入：温度：网络接口： MiC输入： 1.ineln输入： 1.ineoUt输出: 解码模式：编码模式：双向模式：控制串行接口： GPIO： 通用串口： 模块尺寸：26.5>-52£-PAUd-OModUVl05BATRxRX+x+Tx1.21.IG3V3G1.。GRo_?n+MOMn+52电压DC4.7-5.5V最大工作电流，200mA使用温度范围工业级：-2055°C储存温度范围-4085°C10/1OOMBase自适应以太网接口典型幅值50mVrms,信噪比95dB典型幅值100OmVrms,信噪比95dB负载IOKd典型100OVrms,信噪比95dB（播放模式下）提供立体声播放，最大最高48kHz,320kbps音频流，支持MP3、PCM.ADPCM等格式。最小延时为50ms最高48kHz采样频率，ADPCM/PCM编码最小延时为30ms双向对讲，带高性能回声抑制算法，8kHz采样，ADPCM编码最小延时为80ms波特率115.2kbps共4路通用IO,其中2路输入2路输出支持透明传输，波特率2400115.2kbps,7,8数据位，1,2停止位，None,Even,Odd,Space,Mark校验长X宽X高：5.2×4×1.5cm五、引脚说明SV-2201V/SV-2203V系列网络音频模块，所有外部连接采用插针形式，插针间隔2.0mm。端口类型定义P电源AI模拟输入（在这里是音频输入）AO模拟输出（在这里是音频输出）I数字输入端口，TT1.电平，耐压5V0数字输出端口，TT1.电平I/O数字输入输出端口，TT1.电平N网络端口因为后面所提到的硬件接口很多都直接和处理器相连。大部分情况下，数字输入输出端与外部相连，需要外加驱动电路，以保护处理器不受损坏。模拟输入/模拟输出也需要增加放大电路及输入保护电路。引脚定义引脚名称类型说明VDDP电源输入，电压为直流4.75.5VGNDP模块电源地线C-in1I保留10口。作为扩展输入INIC-in0I保留IO口。作为扩展输入INOC-out1O保留IO口。作为扩展输出OUTlC-outOO保留IO口。作为扩展输出OUTOIn1、In0、OUt1、C)UtoI/O通用IO输入输出，作为IO传输使用C1、C2、C3I/O对讲或采播控制输入，低电平有效R-ST/M-STO音频输入工作指示。当采播或对讲启动时，此引脚变高。P-STO音频输出工作指示。当播放或对讲启动时，此引脚变高。NETO当音频模块连接到AS服务器时，此引脚变高。STO状态引脚，通常接1.ED状态指示灯不同的工作，该引脚闪烁的频率不同A-ST0NCRTS1O透明传输数据串口1流控，连接RS485控制脚TXD1O透明传输数据串口1发送RXD1I透明传输数据串口1接收RTDOO控制串口0流控，连接RS485控制脚。TXDOO控制串口0发送RXDOI控制串口0接收MK+A麦克风接收+MK-A麦克风接收-In+A线路输入正In-A线路输入负ROA线路输出右声道GA线路输出地线1.OA线路输出左声道3V3P因为该电源直接连接到模块的工作电源上，为了保证模块性能，不建议3V3连接到外部电路GA线路输出地线1.1O网络指示灯，低电平表示网络连接1.2O网络指示灯，低电平表示网络有数据发送或接收TX+N网络发送+,自适应TX-N网络发送，自适应RX+N网络接收+,自适应RX-N网络接收自适应BATP电池输入，DC3Vo当不适用内部时钟时悬空六、硬件接口描述1 .电源输入端口本网络音频模块采用直流供电方式，宽电压输入，电源范围DC4.75.5V。因为涉及音频及高达400MHZ的处理器，所以输入的电源电压必须尽量稳定，最小电流保证100mA.2 .控制串口端口(UartD本网络音频模块有一个控制串口，利用控制串口可以查询到网络音频模块的工作信息及参数，也能控制网络音频模块工作。甚至可以往网络上的任意设备通信。一般我们利用此端做个键盘或者显示器接口。我公司也提供显示器及键盘套件，可以作为点播终端、寻呼话筒的配套使用。具体参见【网络音频模块串口】3 .1.ineoiIt线路输出端口线路输出是在模块在播放或者对讲时音频输出接口。如果播放的是MP3等立体声信号，则会提供立体声输出；如果检测到来自网络的音源是单声道ADPCM/PCM等其他单声道音频格式，则左右声道输出的是相同的信号。P-ST作为音频输出指示，可以控制数字功放的使能端，保证没有声音输出时扬声器没有噪声，同时节省能耗。P-ST也可作为一个继电器的控制端，控制后级功放电路的电源。P-
