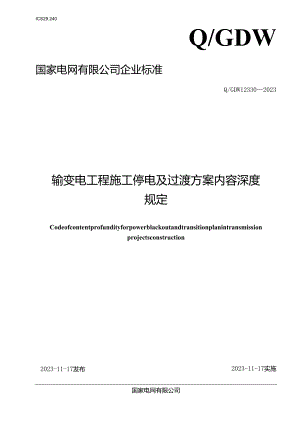

ICS29.240Q/GDW国家电网有限公司企业标准Q/GDW123302023输变电工程施工停电及过渡方案内容深度规定Codeofcontentprofundityforpowerblackoutandtransitionplanintransmissionprojectsconstruction2023-11-17发布2023-11-17实施国家电网有限公司目次前言H1范围12规范性引用文件13 术语和定义14 总的要求25 专题报告内容深度要求25.1 工程概述25.2 施工停电分析35.3 电力系统一次45.4 系统二次55.5 变电工程55.6 线路工程65.7 机械化施工75.8 施工安全风险分析75.9 投资部分75.10 主要设备材料清册/表75.11 图纸76专章内容深度要求9编制说明10-XX,-刖三本文件依据GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的要求，按照国家电网有限公司技术标准管理办法的规定起草。本文件由国家电网有限公司基建部提出并解释。本文件由国家电网有限公司科技创新部归口。本文件起草单位：国网经济技术研究院有限公司、国网河南省电力公司、国网山西省电力公司、国网安徽省电力有限公司、中国电力工程顾问集团西北电力设计院有限公司、中国能源建设集团山西省电力勘测设计院有限公司、中国能源建设集团安徽省电力设计院有限公司、国网山东省电力公司日照供电公司。本文件主要起草人：郭铭群、李本良、史京楠、李明华、官澜、黄宝莹、邱斌、于洋、张迎迎、李晋、刘忠健、张军、卢飞、刘学军、冯腾、刘丽榕、石维特、曹宇清、武东亚、张金锋、王佳明、许滂平、杨敏、牛冲宣、任秀生、靳幸福、杨哲、史志宏、王刚、侯媛媛、吴东方、马彦琴、贾鹏、刘庆欣、朱博、包华、朱晓锋、赵迎迎、齐桓若。本文件首次发布。本文件在执行过程中的意见或建议反馈至国家电网有限公司科技创新部。输变电工程施工停电及过渡方案内容深度规定1范围本文件规定了35kV750kV输变电工程可行性研究、初步设计文件有关施工停电及过渡方案的内容，确定了内容深度和编制要求。本文件适用于国家电网有限公司35kV750kV输变电新建、扩建和改建工程涉及施工停电过渡的相关工程。本文件只对设计文件的内容深度做出要求，不作为各设计单位内部专业分工和卷册划分标准。2规范性引用文件文件。GB38755D1./T5448D1./T5452下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本电力系统安全稳定导则输变电工程可行性研究内容深度规定变电工程初步设计内容深度规定Q/GDW1799.1电力安全工作规程变电部分Q/GDW1799.2电力安全工作规程线路部分Q/GDW10166Q/GDW10269Q/GDW10270Q/GDW10784Q/GDW11374Q/GDW11957国家电网有限公司输变电工程初步设计内容深度规定330千伏及以上输变电工程可行性研究内容深度规定220kV及110（66）kV输变电工程可行性研究内容深度规定配电网工程初步设计内容深度规定10千伏及以下电网工程可行性研究内容深度规定（所有部分）国家电网有限公司电力建设安全工作规程3术语和定义下列术语和定义适用于本文件。3.1施工停电constructionpowercut输变电工程建设中，为顺利完成施工，主动采取的有计划停电。变电工程施工停电包括配电装置设备和导体的扩建、更换或改造，土建施工，二次系统改造等导致的停电。线路工程施工停电包括跨越电力线路、线路改接、陪停、走廊调整归并等导致的停电。3.2施工停电方案ConStnICtionpowercutplanQ/GDW123302023为保证工程顺利施工制定的停电方案。3.3过渡方案transitionplan为保证系统安全稳定运行或重要负荷的用电需求，在项目施工期间采取的临时供电方案。3.4主体工程mainbodyofengineering引起施工停电及过渡方案的输变电工程。4总的要求4.1 可行性研究和初步设计阶段应根据主体工程的推荐方案开展施工停电及过渡方案设计，深度应满足D1./T5448、D1./T5452、Q/GDW10166>Q/GDW10269Q/GDW10270、Q/GDW10784的相关规定。4.2 施工停电及过渡方案应编制专章进行施工停电分析，11OkV及以下工程可简化分析。对于影响较大或相对复杂的方案，应编制专题报告，需编制专题报告的情况见表1。表1需编制专题报告的情况序号内容135kV及以上变电站全停2IOkV及以上电压等级配电装置整体改造3连续停电时间跨越夏季或冬季负荷高峰期4施工停电期间不满足GB38755的要求5存在重要负荷（用户）停电的风险6存在较大电网或信息事故风险7过渡方案其他费用大于过渡方案投资的30%或过渡方案投资大于工程总投资僚8存在其他重大影响4.3 施工停电及过渡方案应安全可靠、经济合理，满足主体工程建设要求，优先采用永临结合、设备和材料利旧方案。4.4 当存在多个可行的方案时，应结合停电时间、停电次数、实施难度、投资等情况开展技术、经济综合比较，提出推荐方案。4.5 过渡方案应校核相关已有电气设备、设施的适应性。4.6 施工停电及过渡方案应充分考虑施工风险，满足Q/GDW1799.1、Q/GDW1799.2和Q/GDW11957（所有部分）对现场施工的要求，并应征求调度、建设管理等相关部门的意见。4.7 初步设计阶段应结合电网发展及外部环境变化，复核、细化可行性研究阶段确定的施工停电及过渡方案。初设与可研的方案如有差异，应根据本文件相关要求，提出新的推荐方案。4.8 可行性研究阶段施工停电及过渡方案文件包含：设计说明书、图纸、估算；初步设计阶段施工停电及过渡方案文件包含：设计说明书、图纸、材料清册、概算。5专题报告内容深度要求5.1 工程概述5.1.1 设计依据主要设计依据应包括与施工停电及过渡方案相关的审查文件、指导性文件和其他重要文件。5.1.2 工程概况工程概况应包括：主体工程与施工停电及过渡方案的相关内容；施工停电及过渡方案的停电范围、停电时间、次数及各阶段的建设规模、主要过渡方案及投资等内容。5.1.3 实施水平年明确施工停电及过渡方案实施水平年。5.1.4 主要设计原则及边界条件主要设计原则及边界条件的内容应包括：a）根据电网发展规划的要求，结合工程建设条件等提出施工停电及过渡方案的设计特点和相应的措施；b）说明各专业的主要设计原则和设计指导思想；c）说明施工停电及过渡方案设计的主要边界条件。5.1.5 设计范围及配合分工说明施工停电及过渡方案包括的范围以及与主体工程的分工界限。5.1.6 拆除设备、设施处理情况明确施工停电及过渡方案引起的拆除设备、设施的处置方式。5.2 施工停电分析5. 2.1施工停电必要性根据主体工程特点，各专业从施工安全性、便利性及设备试验要求等方面论述施工停电的必要性。6. 2.2施工停电方案分析施工停电方案应包括以下内容：a）论述各专业的施工停电方案，应包含各阶段施工内容、停电时间、停电范围、各专业时间的配合等内容。b）变电工程梳理方案涉及的配电装置、设备、设施等停电的可行性，并注明结论的依据。施工停电方案应征求调度等相关部门意见。c）线路工程梳理推荐路径方案的35kV及以上电力线的交叉跨越情况，逐个说明每处交叉跨越是否需要停电施工和过渡方案，并注明结论的依据。施工停电方案应征求调度等相关部门意见。7. 2.3工程施工停电方案策划工程施工停电方案策划应包括以下内容：a）施工停电过渡方案优先采用负荷转移或电源转带方案。b）结合相关变电、线路停电检修计划，提出停电方案与停电检修计划协调的要求。c）当施工方案和停电时间有多个可行的组合方案时，需结合政策处理、临时征地、施工条件、实施难度、投资等开展技术经济比较后提出推荐方案。当停电时间受限时，结合工程特点可采用机械化施工、带电跨越辅助横担等先进技术，缩短停电施工周期。d）对于冗接、改接等线路工程，应考虑优化工接和改接点的选择，以避免线下组塔引起的长时间停电。5.3 电力系统一次5.3.1 3.1电力系统概况电力系统概况应包括以下内容：a）概述施工停电涉及区域的电网现状。b）说明施工停电实施水平年及涉及区域的负荷预测结果及负荷特性。c）说明施工停电涉及区域的各类型电源建设安排。d）说明施工停电涉及区域的电网规划情况，重点说明对施工停电有影响的相关电网规划情况。5.3.2 系统方案论证系统方案应包括以下内容：a）根据施工停电方案，校验电网安全稳定风险，明确各阶段停电方式下的负荷损失情况，结合主体工程建设进度要求，提出各阶段实施时间建议。b）对存在重要负荷损失和安全稳定风险的停电方式，应提出可行的过渡方案或运行方式要求。必要时应拟定两个及以上过渡方案，从安全性、可行性、经济性等方面进行方案比选，提出推荐方案。c）对于会引发新的停电方式的过渡方案，应统筹考虑停电时间及停电范围。5.3.3 相关电气计算相关电气计算应包括以下内容：a）计算主要边界条件：说明电气计算的主要原则，明确实施水平年的网架边界条件及应考虑的计算方式等。b）潮流计算：应根据边界条件开展停电及过渡方案的潮流计算。C）稳定计算：应根据边界条件开展停电及过渡方案的稳定计算，当系统存在安全稳定风险时，应研究并提出提高电网稳定水平的措施。d）短路电流计算：应根据边界条件开展停电及过渡方案的短路电流计算，当短路电流超标时，应研究并提出短路电流控制措施。e）其它相关计算：必要时应进行工频过电压、操作过电压、潜供电流等相关计算，当存在问题时，研究并提出限制措施。5.3.4 3.4系统对有关电气参数的要求提出过渡方案中变电、线路工程的主变容量、导线截面等主要电气参数要求。5.3.5 电力系统一次部分结论与建议提出本工程施工停电各阶段实施时间建议，说明各阶段推荐过渡方案及实施效果，提出系统对有关电气参数的要求。初步设计阶段应结合系统边界条件变化、施工停电方案细化，复核施工停电及过渡方案。若停电及过渡方案不可行，应重新论证提出调整方案。5.4 系统二次5.4.1系统继电保护及安全自动装置系统继电保护及安全自动装置应包括以下内容：a）简述主体工程现状、本期及远期建设规模和方案。简述过渡期建设规模和方案。b）根据施工停电及过渡方案，提出系统继电保护及安全自动装置存在的问题。c）根据电力系统一次结论，提出系统继电保护及安全自动装置过渡期间的配置和调整方案。提出继电保护和安全稳定控制装置通信通道的调整方案。d）提出过渡方案的保护及故障录波信息功能的实现及上传方案。e）提出过渡方案下对通信通道、电气一次和二次设备的技术要求。5.4.2调度自动化系统调度自动化应包括以下内容：a）概述与本工程有关的系统调度自动化现状，并对存在的问题开展分析；简述过渡方案对调度关系是否有影响。b）提出过渡阶段计费、考核关口计量点的设置原则，提出电能量采集终端、关口表、非关口表配置方案。c）过渡阶段涉及到变电站接入的用户会影响到电能质
