QB_T 2569.2-2023 钢锉 精整锉.docx

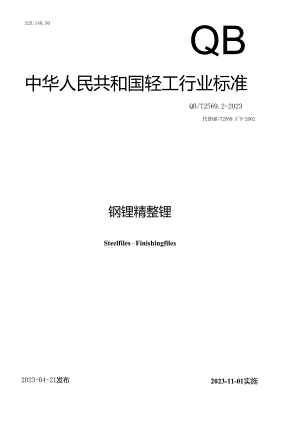

S25.140.30QB中华人民共和国轻工行业标准QB/T2569.2-2023代替QB/T2569.35-2002钢锂精整锂Steelfiles一Finishingfiles2023-11-01实施2023-04-21发布中华人民共和国工业和信息化部发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是QB/T2569钢铿的第2部分。QB/T2569已经发布了以下部分：QB/T2569.1钢锂成形铿；OB/T2569.2钢铿精整铿；OB/T2569.3钢神木铿。本文件是对QB/T2569.3-2002钢锂整形锂、QB/T2569.4-2002钢锂异形锂和QB/T2569.5-2002钢锂钟表铿的整合修订，与QB/T2569.3-2002、QB/T2569.4-2002和QB/T2569.5-2002相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了范围（见第1章，2002年版的第1章）；b）增加了术语和定义（见第3章）；c）增加了产品标记（见4.2）;d）增加了材料的要求和试验方法（见5.1、6.1）;e）更改了基本尺寸（见5.2,2002年版的3.2）;f）增加了拉脱力要求和试验方法（见5.3、6.3）;g）更改了检验规则（见第7章，2002年版的第6章）。本文件由中国轻工业联合会提出。本文件由全国五金制品标准化技术委员会工具五金分技术委员会（SAOTCI74/SC2）归口。本文件起草单位：河北飞之匠工具有限公司、上海市工具工业研究所有限公司、杭州巨星科技股份有限公司、浙江波斯碧川茵洲科技有限公司、宁波长城精工实业有限公司、宁波得力工具有限公司、威海市威力高档工具有限公司、南皮县顺华钢锂厂、浙江斐凌工具有限公司、建德市远丰工具有限公司、沧州德安防爆特种工具制造有限公司、莱州鸿源台钳制造有限公司、温岭市青海湖工具有限公司。本文件主要起草人：薛俊林、周律、金翔、杨占飞、方泳炯、陈立海、张达刚、丛军辉、李道顺、张锡林、廖竹标、付景宏、王涛、吴天国、蒋振宇。本文件及其所代替文件的历次版本发布情况为：1999年首次发布为QB/T3847-1999、QB/T3848-1999、QB/T3849-1999;2002年转化为QB/T2569.3、QB/T2569.4、QB/T2569.5,并作了第一次修订本次为整合并第二次修订QB/T2569.3、QB/T2569.4、QB/T2569.5。钢锤主要用于对金属零件和非金属零件进行铿削加工的手工具，在对不同的零件及不同表面要求零件加工中将使用不同的铿刀，因而钢锂产品的种类和型式较多。如果，在标准编制中把所有的产品都集合在一个标准中，那将使得整个标准的篇幅非常繁长；又由于钢锂生产工艺的不同以及使用者不同、专业性强，从而每个工厂和使用者不会同时使用到所有钢件的标准。因而，在QB/T2569钢锂在编制过程中根据实际生产和使用方的需求，以及便于采用标准，将QB/T2569钢锂按照生产工艺和使用方的不同分为系列标准。钢锂精整锂1范围本文件规定了精整锂的产品分关和标记，要求、检验规则、标志、包装、运输和贮存，描述了相应的试验方法。本文件适用于对金属表面进行锂削精加工的精整锂的设计、生产、检验和销售。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包描所有的修改单）适用于本文件。GB/T18254高碳辂轴承钢GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQ1.）检索的逐批检验抽样计划GB/T5806钢锂通用技术条件3术语和定义下列术语和定义适用于本文件。3. 1整形锂needlefiles用于对机械、模具、电器、仪表等进行整形加工的怪刀。3.2异形铿diesinkers,rifhlerfiles用于对机械、模具、电器和仪表等零件的型腔进行精细加工的铿刀。3.3钟表铿escapementfiles用于对钟表、仪表等小型零件进行精细加工的锋刀。3.4健身body神刀前端至键肩之间的距离。注：无锌启的铿刀以键纹整个长度部分为锂身。3.5梢部taper镂身（3.4）截面尺寸开始逐渐缩小的始点到锂身（3.4）前端之间的部分。4产品分类和标记4.1分类4.1.1精整锤按用途分为整形锂、异形铿、钟表锂和特殊钟表铿四类。4. 1.2精整镂的型式分类见表1。表个精整锂的型式分类类别型式类别型式类别型式类另U型式整形铿整形齐头扁锂异形齐头扁铿钟表齐头扁铿特殊钟表齐头扁镂整形尖头扁铿异形尖头扁铿件*尖头扁锤特殊钟表三角座娘影T-.圆铿异形半圆锤钟表半圆铿特殊钟表方铿整形三角锋异形三角锤钟表三角特殊钟表圆铿整形方铿异形铿异形方铿钟表铿钟表方铿特殊钟表单面三角锂整形圆锤异形圆铿钟表圆铿表铿特殊钟表刀形铿整形单面三角钱至单面三角铿钟表单面整形刀形锂异形成i¾霞形铿-整形双半圆锚异形双半圆铿钟表双半圆锂整形椭圆锂异形椭圆锂钟表枝边铿.整形圆边扁铿整形菱形锤4.2tgifl4.2.1精整锂的产品编号应符合GB/T5806的规定。4.2.2精整锂的标记由产品名称、标准编号、产品编号组成。示例1：规格为12Omm的1号锤纹整形尖头扁镶标记为：整形铿QBT2569,2ZO2-12O.示例2:规格为18Omm的2号锲纹异形二角链标记为：异形键QBT25692-YOM802。示例3:规格为MOmm的3号链纹钟表方锂标记为：钟表链QBT2569,2-B-05J46-3o示例4:规格为75mm的5号锌纹特殊钟表刀形键标记为:特殊钟表挫郎F2569.2-T-06-755-5要求5.1 材料精整性应采用符合GB/T18254规定的GCrI5钢或其他已经证明同样适用的材料。5.2 基本尺寸5.2.1 整形锂5.2.1.1整形齐头扁键的型式见图1,基本尺寸应符合表2的规定。图1整形齐头扁铿«2整形齐头扁键的基本尺寸单位为亳米代号1hbd规格/基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差Z-OlTOo-28100±340±32.8±0.20.6±0.22±0.1Z-01-120-l7120503.4士0.30.82.5Z-Ol-140-0-6140655.4±0.31.23Z-Ol-160-00-3160757.3±0.51.64Z-Ol-18（三）O2180859.2±0.52.055.2.1.2整形尖头扁铿的型式见图2,基本尺寸应符合表3的规定。图2整形尖头扁铿表3整形尖头扁键的基本尺寸单位为亳米代号11bbiid规格/基本尺寸公差基本尺;公屋基本尺寸公墓基本尺寸公差基本尺寸公差基本尺寸公基基本尺寸公差Z-02-100-2-8100±340±32.8±0.20.6±0.20.4±0.10.5±0.22±0.1Z-O2-12O-1-7120503.41-.0.30.80.5±0.20.62.5Z-02-140-0-6140655.41.20.71.03Z-O2T60-003160757.3±0.51.60.81.24Z-02-180-00-2180859.22.01.01.75梢部长度不应小于锂身的50%5.2.1.3整形半圆锂的型式见图3,基本尺寸应符合表4的规定。图3整形半圆键表4整形半圆键的基本尺寸单位为亳米代号1hbbiid规格/基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差Z-03-100-2-8100+340±32.9±0.20.9±0.20.5±0.10.4±0.22±0.1Z-03-120-l-7120503.3±0.31.20.6±0.20.52.5Z-03T40-06140655.21.70.80.63Z-03-160-00-3160756.9±0.52.20.90.74Z-03T80-002180858.52.91.00.95梢部长度不应小于锂身的50%A-A5.2.1.4整形三角镂的型式见图4,基本尺寸应符合表5的规定。IAIA图4整形三角铿表5整形三角键的基本尺寸单位为克米代号1hbbid规格/基本尺寸公差基本J:：公差基本尺寸公差基本尺寸公差基本尺寸公差Z-04-100-2-8100±340±31.9士0.20.4±0.12±0.1Z-04-120-l-7120502.40.6±0.22.5Z-04T40-06140653.6±0.30.73Z-04-160-00-3160754.80.84Z-04-180-00-2180856.0士0.51.15梢部长度不应小于锂身的50%5.2.1.5整形方铿的型式见图5,基本尺寸应符合表6的规定。A.A表6整形方键的基本尺寸单位为邕米代号1hbbid规格/基本尺寸公差.基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差Z-05-100-2-8100+340±31.2土0.20.4±0.12+0.1Z-05-120-l-7120501.60.6±0.22.5Z-05-140-06140652.60.732-05-160-003160753.4±0.30.84Z-05T80-002180854.21.05梢部长度不应小于锂身的50%5.2.1.6整形圆键的型式见图6,基本尺寸应符合表7的规定。A-A«7整形圆铿的基本尺寸单位为亳米代号1hdid
