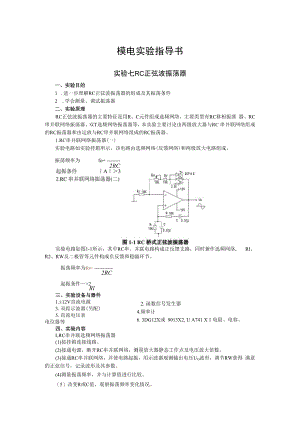

模电实验指导书实验七RC正弦波振荡器一、实验目的1 .进一步理解RC正弦波振荡器的组成及其振荡条件2 .学会测量、调试振荡器二、实验原理RC正弦波振荡器的主要特征是用R、C元件组成选频网络，主要类型有RC移相振荡 器、RC串并联网络振荡器、双T选频网络振荡器等，本实验主要讨论由两级放大器与RC 串并联网络组成的RC振荡器和由运放与RC串并联网络组成的RC振荡器。1.RC串并联网络振荡器(一)实验电路如实验挂箱所示，该电路由选频网络(反馈网络)和两级放大电路组成。振荡频率为fo=2RC实验电路如图1-1所示，其中RC串、并联电路构成正反馈支路，同时兼作选频网络, Rl、R2、RW及二极管等元件构成负反馈和稳幅环节。振荡频率为fo=2RC起振条件>2Rl三、实验设备与器件2.函数信号发生器4.频率计6. 3DG12X或 9013X2, U A741 X 1 电阻、电容、1.±12V直流电源3.双踪示波器(另配)5.直流电压表电位器等四、实验内容LRC串并联选频网络振荡器(1)按挂箱连接线路。(2)接通电源，断开RC串并联网络，测量放大器静态工作点及电压放大倍数。(3)接通RC串并联网络，并使电路起振，用示波器观测输出电压UO波形，调节RW获得 满意的正弦信号，记录波形及其参数。(4)测量振荡频率，并与计算值进行比较。（5）改变R或C值，观察振荡频率变化情况。2 .RC串并联网络振荡器（二）按图1-1在实验台面板适当位置连好线路.1）接通±12V电源，调节电位器Rw,使输出波形从无到有，直至正弦波出现失真。记 下临界起振、正弦波输出及失真情况下的RW值，分析负反馈强弱对起振条件及输出波形的 影响。2）调节电位器Rw,使输出电压Uo幅值最大且不失真，用交流亳伏表分别测量输出电压 Uo,反馈电压U+和U-,分析振幅平衡条件。3）用示波器或频率计测量振荡频率Fo,并与理论值进行比较。4）调节电位器Rw,使输出为正弦波，并记下此时的输出幅度。断开正反馈网络与同相 输入端的连接点。从运放同相输入端输入频率为振荡频率Fo的正弦信号（从函数信号发生器 得到）。并调节信号的大小使放大器输出幅度为原振荡时的输出幅度。用亳伏表测量放大器 的输入电压Ui,输出电压Uo、正、负反馈电压Uf+与Uf-O计算增益AV及反馈系数F+与 Uf-验证公式3 .根据以上两个实验，自拟“双T网络RC正弦波振荡器”的实验步骤，并记录实验数 据。五、实验报告1 .由给定电路参数计算振荡频率，并与实测值比较，分析误差产生的原因。2 .总结RC振荡器的特点。六、预习要求L复习教材有关RC振荡器的结构与工作原理。3 .如何用示波器来测量振荡电路的振荡频率。
