NB∕T 11418-2023 水工钢闸门和启闭机安全检测 技术规程.docx

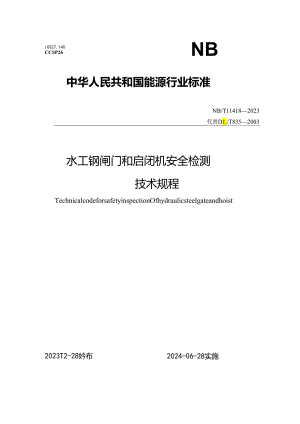

ICS27.140CCSP26NB中华人民共和国能源行业标准NB/T114182023代替D1./T8352003水工钢闸门和启闭机安全检测技术规程TechnicalcodeforsafetyinspectionOfhydraulicsteelgateandhoist2023T2-28妗布2024-06-28实施国家能源局前言I引言1范围12规范性引用文件13总体要求23.1 安全检测机构、人员及设备23.2 安全检测内容及项目23.3 安全检测周期33.4 技术资料34巡视检查45闸门外观检测55.1 一般要求55.2 外观检测项目和内容56启闭机现状检测66.1 一般要求66.2 固定卷扬式启闭机现状检测76.3 移动式启闭机现状检测86.4 螺杆启闭机现状检测96.5 液压启闭机现状检测96.6 电气设备和保护装置现状检测97闸门和启闭机运行状况检测107.1 闸门运行状况检测107.2 启闭机运行状况检测1()8腐蚀检测118.1 一般要求118.2 腐蚀量检测8.3 腐蚀状况评定129材料检测139.1 一般要求139.2 检测方法1310焊缝无损检测1310.1 一般要求1310.2 无损检测方法1410.3 焊缝内部质量无损检测长度及数量1410.4 无损检测结果评定1511应力检测1511.1 一般要求1511.2 检测仪器1511.3 测点布置1611.4 静应力检测1611.5 动应力检测1612振动检测1712.1 一般要求1712.2 检测仪器1712.3 测点布置1812.4 动力特性检测1812.5 振动响应检测1813.1 一般要求1913.2 检测方法1914复核计算1914.1 一般要求1914.2 闸门复核计算2014.3 启闭机复核计算2015安全评价2115.1 一般要求2115.2 闸门安全评价2115.3 启闭机安全评价2116安全检测报告22参考文献24表1同类型闸门或启闭机抽检比例3表2振动级别及振动危害程度划分18前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替D1./T835-2003水工钢闸门和启闭机安全检测技术规程，与D1./T835-2003相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了对安全检测机构的要求（见3.1.1）;b）更改了“表1抽样检测比例”（见3.2.3,2003年版3.5）;c）将“启闭机性能状态检测”更改为“启闭机现状检测”（见第6章，2003年版的第6章）；d）增加了“闸门和启闭机运行状况检测”一章（见第7章）；e）更改了腐蚀程度评定中的B级（一般腐蚀）、C级（较重腐蚀）和D级（严重腐蚀）的评定标准（见8.3.1,2003年版的7.3）;f）将“9无损探伤”更改为“10焊缝无损检测”（见第10章，2003年版的第9章）；g）增加了衍射时差法（ToFD）检测的内容（见10.2、10.3、10.4）;h）增加了焊缝内部质量无损检测对焊缝检测条数数量的要求（见10.3.2）;i）增加了“表2振动级别及振动危害程度划分”（见12.5.4）;j）删除了“启闭机考核”一章（见2003年版第13章）；k）删除了“特殊项目检测”一章（见2003年版第14章）；D更改了容许应力的时间系数，（见14.1.5,2003年版15.3）;m）增加了“安全评价”一章（见第15章）；n）删除了附录A、附录B、附录C、附录D（见2003年版的附录A（规范性附录）巡视检查记录表、附录B（规范性附录）间门外观检测记录表、附录C（规范性附录）启闭机性能状态检测记录表、附录D（规范性附录）启闭机考核记录表）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家能源局负责管理，水电水利规划设计总院提出并负责日常管理，能源行业水电金属结构及启闭机标准化技术委员会（NEATC21）负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120)O本文件起草单位：河海大学、水电水利规划设计总院。本文件主要起草人：郑圣义、林朝晖、卜现港、夏仕锋、秦战生、孙漪蓉、尹国江、杨光明、郭建斌。本文件及其所代替文件的历次版本发布情况为：2003年首次发布为D1./T835-2003;本次为第一次修订。引言水工钢闸门和启闭机是水电工程的重要组成部分，是影响工程安全运行的重要因素之一。定期对闸门和启闭机进行安全检测，可及时发现安全隐患，提出改进意见和建议，为运行管理单位决策提供科学依据，以确保工程安全运行。水工钢闸门和启闭机安全检测工作非常必要。为规范水工钢闸门和启闭机安全检测行为，统一安全检测与评价的项目、内容方法和技术要求，提高安全检测成果的可靠性，保证安全检测与评价工作的质量，根据国家能源局综合局关于下达2020年能源领域行业标准制修订计划及外文版翻译计划的通知（国能综通科技12020）106号）的要求，经深入调查研究，认真总结实践经验，参考国内相关标准，并在广泛征求意见的基础上，制定本文件。水工钢闸门和启闭机安全检测技术规程1范围本文件规定了水工钢闸门和启闭机安全检测和评价的项目、内容、方法和技术要求。本文件适用于在役水工钢闸门和启闭机安全检测，铸造闸门参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1172黑色金属硬度及强度换算值GB/T3323.1焊缝无损检测射线检测第1部分X和伽玛射线的胶片技术GB/T5972起重机钢丝绳保养、维护、检验和报废GB/T11345焊缝无损检测超声检测技术、检测等级和评定GB/T13992金属粘贴式电阻应变计GB/T29712焊缝无损检测超声检测验收等级GB/T37910.1焊缝无损检测射线检测验收等级第1部分钢、银、钛及其合金NB35055水电工程钢闸门设计规范NB/T10341.1水电工程启闭机设计规范笫1部分：固定卷扬式启闭机设计规范NB/T10341.2水电工程启闭机设计规范第2部分：移动式启闭机设计规范NB/T10341.3水电工程启闭机设计规范第3部分：螺杆式启闭机设计规范NB/T10341.4水电工程启闭机设计规范第4部分：液压启闭机设计规范NB/T35051水电工程启闭机制造安装及验收规范NB/T47013.4承压设备无损检测第4部分：磁粉检测NB/T47013.5承压设备无损检测第5部分：渗透检测NB/T47013.10承压设备无损检测第10部分：衍射时差法超声检测3总体要求1.1 安全检测机构、人员及设备1.1.1 闸门和启闭机安全检测机构应具有国家有关部门颁发的检验检测机构资质认定证书（CMA证书），证书授权的检测产品/类别、检测项目/参数、检测范围应满足闸门和启闭机安全检测要求。1.1.2 安全检测机构的检测人员应熟悉相关业务知识，熟练掌握安全检测方法，并应对闸门和启闭机设计、制造、安装和运行情况进行全面的了解。1.1.3 无损检测人员应持有国家水电水利行业相关部门或无损检测学会颁发的与其工作相对应的无损检测资格证书。无损检测结果应由取得2级及以上资格证书的无损检测人员评定。1.1.4 1.4安全检测使用的仪器设备，其精度应满足检测要求，并经地（市）级及以上计量检定机构检定或校准合格。1.2 安全检测内容及项目3. 2.1闸门和启闭机安全检测应包括下列内容：a）现场检测；b）复核计算；c）安全评价。4. 2.2闸门和启闭机现场检测宜包括下列项目：a）巡视检查；b）闸门外观检测；c）启闭机现状检测；d）闸门和启闭机运行状况检测；e）腐蚀检测：f）材料检测；g）焊缝无损检测；h）应力检测；i）振动检测；j）启闭力检测。3.2.3所有闸门和启闭机均应进行3.2.2中的巡视检查、闸门外观检测、启闭机现状检测。3.2.2中的其他项目应根据同类型闸门或同类型启闭机的数量，按比例抽样检测，抽检比例按表1确定。抽检对象的选择宜根据闸门和启闭机运行状况及布置位置等因素确定。存在明显安全隐患的闸门或启闭机应作为检测对象，与其同类型的闸门或启闭机宜提高抽检比例。表同类型闸门或启闭机抽检比例闸门或启闭机数量（扇或台）抽检比例（%）5Io(T506105040115403016203025230252031以上2(Ho3.3安全检漠!周期1.1.1 1闸门和启闭机应定期进行安全检测。安全检测周期可根据闸门或启闭机的运行时间及运行状况确定，宜分为首次安全检测、定期安全检测和特殊安全检测。1.1.2 闸门和启闭机投入运行后5年内应进行首次安全检测。首次安全检测内容及项目应包括3.2.1、3.2.2规定的所有内容及项目。1.1.3 首次检测后，闸门和启闭机应每隔5年10年进行定期检测。1.1.4 闸门和启闭机运行期间发生下列情况之一时，应进行一次检测：a）遇烈度为VIl度及以上的地震；b）超设计工况运行；c）误操作导致设备受损；d）遭遇自然灾害引发设备出现重大安全隐患；e）主要结构件或主要零部件存在影响安全的缺陷或隐患；f）运行状况出现明显异常，可能影响工程安全运行。3.4技术资料1.4. 1运行管理单位应向安全检测机构提供安全检测所需要的相关技术资料。3.4.2闸门、启闭机安全检测所需要的技术资料应包括：a）设计资料；b）制造安装竣工资料；c）主要构件和零部件材料出厂质量证明书或检验报告；d）制造安装的最终检验记录、试验记录及有关资料；e）制造安装无损检测报告；f）制造安装防腐蚀检测报告；g）重大缺陷处理记录及有关会议纪要资料；h）运行管理、检查、维护报告（记录）；i）制造安装质量第三方检测报告（如果有）；j）历次安全检测报告及整改处理报告；k）其它相关资料。4巡视检查4. 1安全检测机构应根据运行管理单位提供的闸门和启闭机巡视检查记录等运行管理资料，进行巡视检查并对比分析。4.1. 巡视检查前应详细了解与闸门和启闭机相关的水工建筑物的维修、养护、观测情况。4.2. 巡视检查时，应做好现场检查记录。4.3. 巡视检查以目测为主，巡视检查应包括下列主要内容：a）检查闸门、启闭机运行时抖动爬行、偏斜、卡阻、异常响声、异常振动等异常情况；b）泄水时，闸门所在水道及门槽前后的水流流态；c）闸门的止水状况；d）闸墩、胸墙、牛腿等部位裂缝、剥蚀、老化、凸起等：e）门槽及附近区域空蚀、冲刷、淘空等；f）通气孔堵塞或排气不畅等异常情况；g）闸门锁定装置、止水橡皮淋水装置；h）寒冷地区闸门的防冻设施：i）启闭机室裂缝、门窗破损、漏水、漏雨等异常情况。5闸门外观检测5.1一般要求5.1.1闸门外观检测前应详细了解闸门制造安装竣工验收情况，重大缺陷处理情况，运行、
