NB-T11412-2023水电工程生态流量实时监测设备基本技术条件.docx

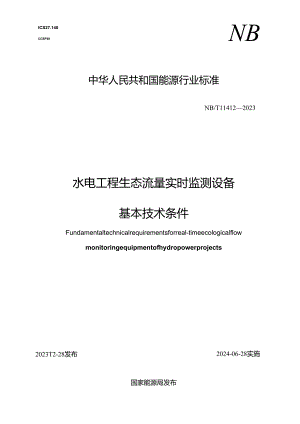

ICS27.140CCSP59NB中华人民共和国能源行业标准NB/T114122023水电工程生态流量实时监测设备基本技术条件Fundamentaltechnicalrequirementsforreal-timeecologicalflowmonitoringequipmentofhydropowerprojects2023T2-28发布2024-06-28实施国家能源局发布目次前言V引言VI1范围12规范性引用文件13术语和定义14总体要求35设备分类与适用场景36声学时差法明渠流量计46.1 工作条件46.2 性能要求46.3 功能要求56.4 工作原理及主要结构56.5 外观要求56.6 外壳防护66.7 类型及适用条件66.8 安装要求67水平式声学多普勒流速剖面仪77.1 工作条件77.2 性能要求77.3 功能要求87.4 工作原理及主要结构87.5 外观要求87.6 外壳防护87.7 类型及适用条件97.8 安装要求98声学多普勒明渠流量计98.1 工作条件98.2 性能要求108.3 功能要求108.4 工作原理及主要结构108.5 外观要求108.6 外壳防护118.7 类型及适用条件II8.8 安装要求129雷达波流速仪129.1 工作条件129.2 性能要求129.3 功能要求139.4 工作原理及主要结构139.5 外观要求139.6 外壳防护139.7 类型及适用条件139.8 安装要求1410声学时差法管道流量计1410.1 工作条件1410.2 性能要求1510.3 功能要求1510.4 工作原理及主要结构1510.5 外观要求1610.6 外壳防护1610.7 类型及适用条件1610.8 安装要求1711声学多普勒管道流量计1711.1 工作条件1711.2 性能要求1711.3 功能要求1811.4 工作原理及主要结构1811.5 外观要求1811.6 外壳防护1811.7 类型及适用条件1811.8 安装要求1912雷达水位计2012.1 工作条件2012.2 性能要求2012.3 功能要求2012.4 工作原理及主要结构2112.5 外观要求2112.6 外壳防护2112.7 类型及适用条件2112.8 安装要求2213压力式水位计2213.1 工作条件2213.2 性能要求2213.3 功能要求2313.4 工作原理及主要结构2313.5 外观要求2313.6 外壳防护2313.7 类型及适用条件2313.8 安装要求2414闸位计2414.1 工作条件2414.2 性能要求2514.3 功能要求2514.4 工作原理及主要结构2514.5 外观要求2514.6 外壳防护2614.7 类型及适用条件2614.8 安装要求2615检验规则2715.1 检验分类2715.2 出厂检验2715.3 型式检验2716标志和使用说明书2816.1 标志2816.2 使用说明书2917包装、运输、贮存2917.1 包装3()17.2 运输3017.3 贮存30参考文献31表1生态流量监测设备适用场4表2工作频率与测量距离关表5表3声学时差法明渠流量计适用条件6表4水平式声学多普勒流速剖面仪适用条件9表5声学多普勒明渠流量计适用条件11表6雷达波流速仪适用条件14表7声学时差法管道流量计适用条件16表8声学多普勒管道流量计适用条件19表9流量计换能器安装位置与阻力件距离表19表10雷达水位计技术指标20表11雷达波水位计适用条件21表12压力式水位计适用条件24表13闸位计适用条件26表14闸位计安装位置26前言本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家能源局负责管理，由水电水利规划设计总院负责日常管理，由能源行业水电规划水库环保标准化技术委员会（NEATCI6）负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120）o本文件起草单位：中国电建集团中南勘测设计研究院有限公司、水电水利规划设计总院、中国电建集团成都勘测设计研究院有限公司、中国电建集团昆明勘测设计研究院有限公司、中国长江三峡集团有限公司、中国电建集团贵阳勘测设计研究院有限公司。本文件主要起草人：石瑞格、喻卫奇、晏忠林、李秋水、张文武、杨霞、邱兴春、张侃侃、刘黄诚、邓思滨、杨宗明、曹园园、袁嫄、沈阳、孔维正。引言水电工程生态流量实时监测设备是水电工程生态流量监测的重要基础，为统一水电工程生态流量实时监测设备的技术性能和技术要求，根据国家能源局综合司关于下达2019年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2019）58号）的要求，经深入调查研究，认真总结流域水电开发生态环境监测和水电工程生态流量监测实践经验，充分反映不同场景生态流量监测条件的差异性及监测设备的适应性，参考国内国际相关标准，并在广泛征求意见的基础上，制订本文件。水电工程生态流量实时监测设备基本技术条件1范围本文件规定了水电工程生态流量实时监测主要设备性能、功能、类型与适用条件、安装要求，以及相应的试验、检验、标志、包装、运输和贮存等内容。本文件适用于水电工程生态流量实时监测设备的研制、设计、生产、使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。GB150.3压力容器第3部分：设计GB/T191包装储运图示标志GBZT788图书和杂志开本及其幅面尺寸GB/T4208外壳防护等级（IP代码）GB/T6388运输包装收发货标志GB/T9359水文仪器基本环境试验条件及方法GB/T9969工业产品使用说明书总则GB/T13264不合格品率的小批计数抽样检查程序及抽样表GB/T13384机电产品包装通用技术条件GB/T17626.2电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.3电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GB50179河流流量测验规范NB/T10385水电工程生态流量实时监测系统技术规范JJF1001通用计量术语及定义3术语和定义下列术语和定义适用于本文件。3.1生醐Bjtelogicalflew满足水电工程下游河段保护目标生态需水基本要求的流量及过程。3.2生态流量实时监测real-timeecologicalflowmonitoring对水电工程生态流量进行自动采集、实时传输、存储和处理的过程。3.3>m1flewvelocityatpoint测验断面内某一测点所测得的水流速度。3.4水面流速flewvelocityonwatersurface水流表面的水流速度。3.5分布flowvelocitydistribution各点流速在测流断面上的呈现情况。3.6断面平均流速meanflowvelocityatacross-section断面的流量与其过水断面面积的比值。3.7流速面积法flowvelocityandcross-sectionareamethod通过实测断而上的流速和过水断而面枳来推求流量的方法。3.8水位流量关系stage-dischargerelationatcrosssection河渠中过流断面的实测流量与其相应水位之间所建立的相关关系。4总体要求4.1生态流量监测设备设计和建造应遵循安全可靠、绿色低碳、技术先进、注重效益的原则，并应采用新技术、新工艺、新材料、新方法。4. 2生态流量监测设备技术要求应符合NB/T10385规定。4.3生态流量监测设备应满足水电工程不同场景生态流量监测条件。4. 4生态流量监测设备应满足生态流量监测区域的水文气象条件要求。4.5 生态流量监测设备宜采用直流电源供电，电压范围为6V24V宽电压，允许偏差-15%20%.4.6 生态流量监测设备输出、通信接口应与NB/T10385中规定的遥测终端相匹配。4.7 生态流量监测设备绝缘电阻不应小于10MQo4.8 生态流量监测设备应开展静电放电、射频电磁场辐射、工频磁场等抗扰度试验，试验结果评定应分别符合GB/T17626.2、GB/T17626.3、GB/T17626.8中的B类要求。4.9 生态流量监测设备浪涌（冲击）抗扰度试验等级为2级，试验结果评定应符合GB/T17626.5中B类要求。4.10生态流量监测设备机械环境适应性应能承受GB/T9359所规定的振动、冲击、自由跌落等试验要求。4.11生态流量监测设备平均无故障工作时间（MTBF）不应小于25000h。4. 12生态流量监测站应有可靠的防雷接地措施，接地电阻不应大于10Q05设备分类与适用场景5. 1生态流量监测场景通常包括生态机组、生态流量管、生态流量洞、生态泄水闸等4种泄流设施和下游鱼类重要栖息地、水生生物保护区、重要湿地、垂要取水口等环境敏感区。5.2 生态流量监测设备，按监测原理和方法可分为声学时差法明渠流量计、水平式声学多普勒流速剖面仪、声学多普勒明渠流量计、雷达波流速仪、声学时差法管道流量计、声学多普勒管道流量计、雷达水位计、压力式水位计和闸位计等9种类型。5.3 生态流量监测设备适用场景见表1。«1生态流监刑设备适用场景生态流量监测场景生态流量监测设备声学时差法明渠流量计式多流面平学勒剖仪水声普速声学多普勒明渠流量计雷达波流速仪声学时差法管道流量计声学多普勒管道流量计雷达水位计压力式水位计闸位计生态机组生态流量管生态流量洞生态泄水闸环境敏感区注：符号“J”表示监测场景可选择的监测设备，符号“一”表示监测场景不宜选择的监测设备。6声学时差法明渠流计6.1 工作条件声学时差法明渠流量计应符合下列环境条件要求：a）环境温度：水上设备TO°C55;水下设备-235b）相对湿度W95%（40时）。c）含沙量范围为0kg/nP'10kg/m?。6.2 性能要求声学时差法明渠流量计应符合下列技术规定：a）测速范围为Oms10ms<,b
