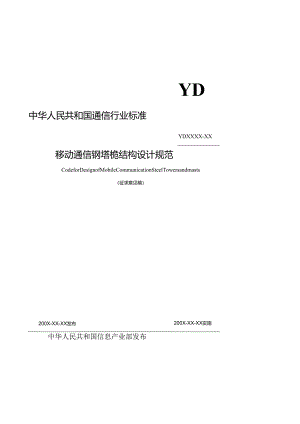

YD中华人民共和国通信行业标准YDXXXX-XX移动通信钢塔桅结构设计规范CodeforDesignofMobileCommunicationSteelTowersandmasts（征求意见稿）200X-XX-XX发布200X-XX-XX实施中华人民共和国信息产业部发布中华人民共和国通信行业标准移动通信钢塔桅结构设计规范CodeforDesignofMobileCommunicationSteelTowersandmastsYDXXXX-XX主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：200X年XX月XX日XX出版社200X北京-J1.Ze1.-前言本规范的编制是以国家标准建筑结构可靠度设计统标准GB50068-2001为准则，遵守建筑结构荷载和建筑结构（钢结构、建筑抗震、建筑地基基础等）设计规范的基本规定，结合移动通信钢塔桅结构的特性，对移动通信钢塔桅结构设计中的技术问题作出规定。本规范共分七章，其主要内容有：总则、术语和符号、基本设计规定、结构内力分析、构件及节点连接、构造与工艺技术要求、地基与基础。为了提高规范质量，请各单位在执行本规范过程中注意总结经验和积累资料。如发现需要修改和补充之处，希随时将问题和意见反馈给我们，以便今后修订时参考。主编单位：广东省电信规划设计院主要起草人：谢郁山、徐少伟、楚劲参编单位：华信邮电咨询设计研究院有限公司主要起草人：陆峰、殷晓霞1. 总则2. 术语和符号3. 基本设计规定3.1 设计原则3.2 荷载与地震作用3.3 材料选用4. 结构分析4.1 一般规定4.2 自立式钢塔架4.3 单管塔4.4 拉线塔5. 构件及节点连接5.1 一般规定5.2 构件设计5.3 连接设计5.4 法兰连接计算5.5 塔脚板连接计算6. 构造与工艺技术要求6.1 一般规定6.2 节点连接6.3 制作与安装6.4 工艺技术要求7. 地基与基础7.1 一般规定7.2 地基计算7.3 基础设计7.4 基础的抗拔稳定附录A法兰盘内力计算附录B基础和锚板基础抗拔稳定计算附录C本规定用词说明1总则1.0.1为在移动通信铁塔工程设计与施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、施工方便，特制定本规范。1.0.2本规范适用于悬挂移动通信天线为主的钢塔桅（自立式和拉线式）的设计，其它通信钢塔桅设计可参照使用。1.0.3本规范的编制是以国家标准建筑结构可靠度设计统一标准GB50068为准则，执行和引用以下技术规范。建筑结构荷载规范（GB50009）钢结构设计规范（GB50017）建筑抗震设计规范（GB500U）钢塔桅的基础设计，尚应执行土建设计的其它技术规范和强制性标准。1.0.4在移动通信钢塔桅结构设计文件中，应注明结构的设计使用年限、钢材牌号、连接材料的型号（或钢号）和对钢材所要求的力学性能、化学成分及其他的附加保证项目。此外，还应注明所要求的焊缝形式、焊缝质量等级、端部刨平顶紧部位及对施工的要求。1.0.5在已有建筑物上加建移动通信钢塔桅时，应经技术鉴定或设计许可，确保建筑物的安全。1.0.6未经技术鉴定或设计许可，不得改变钢塔桅结构的用途和使用环境。1.0.7钢塔桅结构设计采用新理论、新材料或新结构形式，当缺乏实践经验忖，应经过试验验证。1.0.8在进行移动通信钢塔桅结构设计时，凡本标准未作出规定的，尚应符合现行国家标准和相关行业标准的有关规定。2术语和符号2.1术语2.1.1 塔桅高度(Heightoftower)塔桅塔脚基础顶面至塔顶避雷针安装处的垂直距离2.1.2 塔桅根开(TOWerSPaCing)三、四边形塔架相邻塔柱中心线之间的距离2.1.3 长细比(SIenderneSSratio)构件计算长度与构件截面回转半径的比值2.1.4 主材(M句Ormember)铁塔的塔柱，主要受力构件，相当于空间桁架的弦杆2.1.5 腹杆(Webmember)连接铁塔各主材的支撑构件，包括水平横杆和斜杆2.1.6 横隔杆(HoriZOntaICrossmember)用于连接水平横杆的杆件2.1.7 辅助杆(SeCOndarymember)用于减小受力构件的计匏长度的构件2.1.8 角钢塔(Anglesteeltower)主材及腹杆主要采用角钢制作的塔桅2.1.9 钢管塔(Steelpipetower)主材采用钢管制作的铁塔2.1.10 单管塔(SingIC-PiPC-IOWer)用于通信用途的单管悬臂式构筑物2.1.11 拉线塔(GUyCdsteelmast)由立柱和拉索构成的塔桅钢结构2.2符号2.2.1 作用与作用效应F基础或锚板基础所受的拔力、上部结构传到基础的竖向荷载;Gk基础自重(包括基础上的土重)标准值：G上体重量标准值:带格式的：字体：五号带格式的：字体：五号Pk一在荷载效应标准组合下基础底面的平均压力;PmaX在荷载效应标准组合下基础边缘的最大压力;Pmin在荷栽效应标准组合下基础边缘的最小压力:Q底板的均布反力；带格式的：一体：类生丽等至带格式的：字体：五号q,、qa单位长度、单位面积上的裹冰荷载;R；结构构件抗力的设计值：带格式的：字体:第7Sri永久荷载标准值的效应；.S-;一地震作用下重力荷载代表值效应；jSq1可变荷载标准值的效应/SWk：风荷载标准值效应：带格式的：字体：五号常格式的：字体；宋体，下标，降低量6磅常格式的：字体：五号带格式的：字体：五号带格式的：字体：宋体,卜标，降低量6磅带格式的：字体：五号9tMe:水平地震作用标准值效应：NjStvkl一竖向地震作用标准值效应；n/带格式的：字体：宋体，下标,降低量.6磅帝格式的：字体：五号带格式的：字体：宋体，下标，降低后6磅带格式的：字体：五号r作用在底板上的拉力；带格式的：字体：宋体.降低昂：2磅带格式的：字体：五号TT1个地脚螺栓承受的上拔力；带格式的：字体：宋体.降低诂5磅带格式的：字体：五号I计算.指标Rf一一法兰盘之间的顶力;f；钢材的抗弯强度设计值带格式的：字体：五可/.钢材的抗剪强度设计值带格式的：字体:fa-修正后的地基承载力特征值；,带格式的：字体：五号_xfa,-调整后的地基抗震承载力；带格式的：字体：五号I带格式的：字体：五号h钢绞线强度设计值；N'每个螺栓的受拉承载力设计值：,带格式的：字体：11J带格式的：字体：五号_JNE欧拉临界力；,带格式的：字体：五号I*地基变形的规定限值：/一;结构城构件的变形限值；,带格式的：字体：五号I2.2.3几何参数A-截而面枳、毛截面面枳、基础底面积；,带格式的：字体：五号I_XB；底板宽度；带格式的：字体：五号1Ck-主角钢边至底板边(向距离:,带格式的：字体：五号_JD1一地脚螺栓对应的计算宽度;,带格式的：字体：五号/H、一塔桅结构的总高度；,带格式的：字体：五.号)W截面抗弯模量；WeWv对x、y轴的抗弯模量：带格式的：字体：宋体,降低量6.,K“一二地脚螺栓中心至主角钢的最大距离J九一第i中栓中心到旋转轴的距离：带格式的：字体：五号带格式的：字体：五号_J!4,-底板计算区段的自由边长度、合力作用点至基础底面最大压力边缘的距带格式的：字体：宋体,降低量3磅)带格式的：字体：五号I离；ax合力作用点至er一侧基础边缘的距离;4-合力作用点至Q一侧基础边缘的距离：b-带格式的:字体：五号)一计算高度处的裹冰厚度、平行于X轴的基础边长、多边形单管塔单边宽度；/么,塔脚底板各区段中的最小宽度;嚣鬻普普降低改6磅d；圆截面构件、拉索的直径;3力矩：exX方向的偏心距：常格式的：字体:有河带格式的：字体：五号eyY方向的偏心距；hr土重法计算的临界深度;/平行于y轴的基础底面边长;一连接件的厚度：带格式的：字体：五号S螺栓的间距：带格式的：工体：五号常格式的：缩进:悬挂缩进：1.5字符，左3.72字两螺栓之间的圆心角，弧度、拔力与水平地面的夹角；祇肺近山I.'一带格式的：字体：五号afl土体计算的抗拔角;少,可变荷载组合值系数/,土体审的抗拔稳定系数;2.2.4计算系数及其他带格式的：字体:反耳带格式的:一季体：五号带格式的：字体：宋体，F标,带格式的：字体：宋体，卜标.常格式的：7体：五号常格式的：7体：宋体，下标,带格式的：字体：五号带格式的：学体：宋体,卜标,带格式的：字体：五号降低量6磅降低量6磅降低量6磅降低猿6磅1基础重的抗拔稳定系数：九：永久荷载的分项系数；Yq可变荷载的分项系数：j力、Jgv;分别为水平、竖向地鹿作用分项系数:Jw：风荷载分项系数：Jre,承载力抗震调整系数；3基本设计规定3.1 设计原则3.1 1移动通信钢塔桅结构设计，采用以概率论为基础的极限状态设计方法，以可靠指标度量结构构件的可靠度，以分项系数设计表达式进行计算。3.1.2 移动通信钢塔桅结构的设计基准期为50年。3.1.3 移动通信钢塔桅结构的设计使用年限般为50年。3.1.4 移动通信钢塔桅的结构安全等级为二级。3.1.5 移动通信钢塔桅的抗震设防类别为丙类。3.1 6移动通信钢塔桅应按承载能力极限状态和正常使用极限状态进行设计：1、承我能力极限状态：这种状态对应于结构或结构构件达到最大承我能力，或达到不适于继续承载的变形；2、正常使用极限状态：这种极限状态对应于结构或结构构件达到变形或耐久性能的有关规定限值。3.17移动通信钢塔桅结构构件承载能力极限状态设计应按荷载效应的基本组合进行设计，其表达式为：7ogSga+VqiSqk+E少QyQiSQJ7?(3.1.7)式中痣；一结构重要性系数，不应小于1.0；/九;永久荷载的分项系数，当其效应对结构不利时，应取12当带格式的：字体：其堂永久荷载效应对结构构件的承载力有利时应取1。对结构的倾覆、滑移验算，应取0.9。为第i个可变荷载的分项系数，其中7q为可变荷载。的分项/带格式的：也里1带格式的：字体：标7系数，一般情况下应取1.4：但对女装检修荷载可采用1.3；SGk-荷载标准值的效亶I5q#第i项可变荷载标准值的效应，其中5。葭为第一个可变荷载带格式的：诞1.型标准值的效应，其荷我效应在诸可变荷载效应中起控制作用；WW可变荷我Qi的
