NB-T11405-2023混凝土坝智能温控系统规范.docx

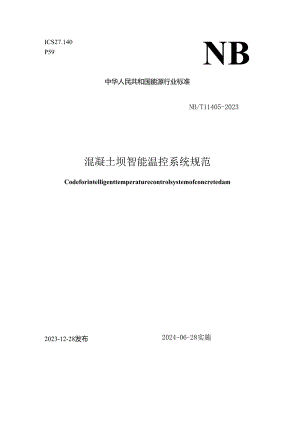

ICS27.140P59NB中华人民共和国能源行业标准NB/T11405-2023混凝土坝智能温控系统规范Codeforintelligenttemperaturecontrolsystemofconcretedam2023-12-28发布2024-06-28实施国家能源局发布中华人民共和国能源行业标准混凝土坝智能温控系统规范CodeforintelligenttemperaturecontrolsystemofconcretedamNB/T11405-2023主编部门：水电水利规划设计总院批准部门：国家能源局施行日期：2024年6月28日中国水利水电出版社2024北京国家能源局2023年第8号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准新能源场站智能化建设基本技术规范等281项能源行业标准（附件1）、SpecificationforPreparationofSpecialGeologicalReportonImpoundment-AffectedAreaforHydropowerProjects等33项能源行业标准外文版（附件2）、水电工程放射性探测技术规程等3项能源行业标准修改通知单（附件3）,现予以发布。附件：1.行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2023年12月28日附件1：行业标准目录序号标准编号标准名称代替标准采标号批准日期实施口期70NB/T114052023混凝土坝智能温控系统规范2023-12-282024-06-28前言根据国家能源局综合司关于下达2019年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2019）58号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内先进标准，并在广泛征求意见的基础上，制定本规范。本规范的主要技术内容是：总则、术语、基本规定、系统功能与架构、系统设计、硬件设备、系统软件、系统建设、运行维护。本规范由国家能源局负责管理，由水电水利规划设计总院提出并负责口常管理，由能源行业水电勘测设计标准化技术委员会（NEATeI5）负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：IO（H20）。本规范主编单位：中国水利水电科学研究院水电水利规划设计总院中国长江三峡集团有限公司本规范参编单位：中国电建集团昆明勘测设计研究院有限公司中国电建集团成都勘测设计研究院有限公司中国华能集团有限公司北京木联能工程科技有限公司雅者江流域水电开发有限公司华能澜沧江水电股份有限公司国网新源控股有限公司华电金沙江上游水电开发有限公司华能西藏雅鲁藏布江水电开发投资有限公司华电西藏能源有限公司国家能源投资集团有限责任公司金沙江分公司本规范主要起草人员：刘毅张国新何伟尹显俊王继敏张磊李松辉喻葭临程立叱程周华刘有志解敏周孟夏张冲李果李小平孟继慧魏永新李超毅彭松涛肖培伟辛建达魏芳张tt谭尧升程正飞都昆陈亚军王祥峰邢少锋段绍辉肖海斌张晓光夏勇李进晏国顺胡艺川雒翔宇李祥尚超邱永荣相昆山郭津胡书红毛华刘强范志勇刘肖军庞博慧朱振泱谢洪林雷峥琦本规范主要审查人员：常作维石青春任金明张锦堂王衡刘伟宝胡昱胡志根崔金铁曾伟何兴勇钟伟斌葛小博杨虎卢军民张礼兵刘金飞赵轶李仕胜1总则12 术语23 基本规定44 系统功能与架构54.1 系统功能54.2 系统架构55系统设计65.1系统设计内容652系统设计要求66硬件设备86.1 般规定86.2 数据采集硬件86.3 数据传输硬件96.4 智能控制硬件1O6.5 电源及其他硬件117系统软件121.1 一般规定121.2 功能要求1273性能要求121.4 安全要求128 系统建设148.1 一般规定M8.2 设备安装148.3 系统调试149 运行维护169.1 系统运行169.2 系统维护169.3 数据分析与处理16本规范用词说明17引用标准名录18附：条文说明19Contents1 GeneralProvisions12 Terms23 BasicRequirements44 SystemFunctionandStructure54.1 SystemFunction54.2 SystemStructure55 SystemDesign65.1 SystemDesignContent65.2 SystemDesignRequirement66 HardwareDevices86.1 GeneralRequirements86.2 DataAcquisitionHardwares86.3 DataTransmissionHardwares96.4 IntelligentControIHardwares106.5 PowerandOtherHardwares117 SystemSoftwares127.1 GeneralRequirements127.2 FunctionRequirements127.3 PerformanceRequirements127.4 SafetyRequirements128 SystemConstruction148.1 GeneralRequirements148.2 DeviceInstallation148.3 SystemCommissioning149 OperationandMaintenance169.1 SystemOperation169.2 SystemMaintenance169.3 DataAnalysisandProcessing16ExplanationofWordinginThisCode171.istofQuotedStandards18Additions:ExplanationofProvisions191总则1.0.1为规范混凝土坝智能温控系统的建设与运行，保证混凝土温度控制质量，制定本规范。1.0.2本规范适用于混凝土坝智能温控，也适用于其他大体积混凝土结构。1.0.3混凝土坝智能温控，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1智能温控intelligenttemperaturecontrol应用涵盖混凝土全工艺链的智能温控装备与数据分析平台，实时感知混凝土温度时空变化，自主决策控温措施，预警分析控温效果，实现混凝土全过程温度智能分析与控制。2.0.2智能温控系统intelligenttemperaturecontrolsystem按照监测感知、互联物联、分析决策、反馈控制的流程实现混凝土温度智能控制的软件及硬件的总称。2.0.3控制中心controlcenter在施工现场或后方管理营地设置的用于集中管理温度控制数据，对温度控制过程进行分析、决策、监控的智能温控管控中心。2.0.4分控站sub-controlstation在施工现场设立的用于智能温控设备集中管理和数据集中采集、传输、控制的控制站。2.0.5拌和监控supervisionandcontrolofmixing通过实时获取环境温度、拌和水温、骨料温度、胶凝材料温度、出机口温度等，实现混凝土各原材料温度及出机口温度监控预警的措施。2.0.6智能仓控smartspraying通过自动感知太阳辐射热、仓面温度、仓面湿度、仓面风速、入仓温度、浇筑温度等，自动分析浇筑温度达标需要的仓面小气候，自动调控喷雾机雾量、强度、方向，实现仓面小气候动态控制的措施。2.0.7智能通水intelligentpipecooling通过自动感知混凝土内部温度、仓面温度、通水流量、通水水温等，自动分析预测未来温度变化，动态优化通水方案，自动控制设备实现通水流量、流向、水温动态控制的措施。2. 0.8保温监控insulationwarning通过自动感知环境温度、混凝土内部温度和温度梯度，自动分析、预测、预警开裂风险，对混凝土保温部位和保温参数提出建议的措施。2.1 .9温控要素temperaturecontrolelements与混凝土坝智能温控相关的采集量、分析量和控制量。2.2 .10动态控温过程线dynamictemperaturecontrolprocesscurve在一定温度控制标准下，针对坝型特点和坝体分区，按照温度应力最小的原则，基于目标温度、降温速率、空间梯度制定的个性化温度控制曲线。2. 0.11仓面小气候仪portableweatherstation自动采集仓面温度、仓面湿度和仓面风速等要素的移动式小气象站。2.0.12测控单元measuringandcontrolunit实现温度及通水流量、流向、压力等控温参数的采集、存储、传输和控制指令发布的一体化装置。2.O.13流量测控装置flowmeasuringandcontroldevice实现通水流量的测量与控制的装置，与测控单元匹配安装，一般由保护壳、流量计、控制阀和传输电缆组成。3基本规定3.0.1混凝土坝宜对混凝土的生产、运输、浇筑、通水、保温和养护全过程实施智能温度控制。3.0.2智能温控系统应实现混凝土温度控制信息的实时采集与共享、温度控制施工效果的实时评价与预警、温度控制参数和措施的实时反馈与控制。3.0.3智能温控应按照温度控制设计标准及相关技术要求，以混凝土温度控制措施为基础，通过建设智能温控系统实现混凝土温度的自动控制。3.0.4智能温控系统应包括控制中心、分控站、通讯网络及测控系统等硬件和软件。3.0.5智能温控系统作为大坝智能建设的组成部分，其规划、设计、实施、运行维护应与大坝工程各阶段工作同步开展，并做好相关衔接。3.0.6智能温控系统应结合工程建设项目管理实际，建立系统实施、运行维护的相关规章制度，完善工作协调机制，明确相关各方的工作职责，及时解决系统实施和运行维护中存在的问题。3.0.7智能温控系统建设应搜集下列资料：1水文气象资料。2工程设计资料。3混凝土坝温度控制设计标准及技术要求。4混凝土热力学参数。5混凝土坝专项施工方案。4系统功能与架构4.1 系统功能4.1.1 智能温控系统应包括拌和监控、智能仓控、智能通水和保温监控环节。4.1.2 拌和监控应实现环境温度、混凝土各原材料温度、出机口温度等拌合楼数据信息的实时采集，对出机口温度超标进行实时报警，并通过出机口温度在线预测与决策模型及时提出拌合楼调控措施建议，保证出机口温度满足设计要求。4.1.3 智能仓控应
