JCT 2787-2023 建筑材料用移动式破碎站.docx

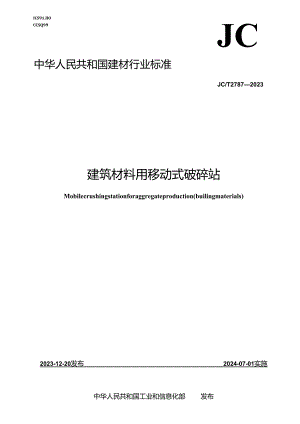

ICS91.IlOCCSQ99JC中华人民共和国建材行业标准JC/T27872023建筑材料用移动式破碎站Mobilecrushingstationforaggregateproduction(builingmaterials)2023-12-20发布2024-07-01实施中华人民共和国工业和信息化部发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国建筑材料联合会提出。本文件由国家建筑材料工业机械标准化技术委员会归口。本文件起草单位：河南黎明重工科技股份有限公司、郑州一帆机械设备有限公司、山东金宝山机械有限公司、山东华借重工机械有限公司、奥瑞（天津）工业技术有限公司、湖南三一快而居住宅工业有限公司、中国建材机械工业协会。本文件主要起草人：杨松科、杨聪俐、崔有权、马斌斌、代华雷、时烽涛、朱景志、姜淑华、荣欣、冯玲、张宏。建筑材料用移动式破碎站1范围本文件规定了建筑材料用移动式破碎站（以下简称移动破碎站）的构成、型式、型号和基本参数、技术要求、试验方法、检验规则、标志和随机文件、包装、运输和贮存。本文件适用于生产砂石骨料、再生骨料等建筑材料的移动破碎站。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T700-2006碳素结构钢GB1589-2016汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB2894安全标志及其使用导则GB/T3766液压传动系统及其元件的通用规则和安全要求GB/T4606道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸GB/T4607道路车辆半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸GB4053.1固定式钢梯及平台安全要求第1部分：钢直梯GB4053.3固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB/T4208-2017外壳防护等级（IP代码）GB4785汽车及挂车外部照明和光信号装置的安装规定GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件GB/T6388运输包装收发货标志GB/T6719袋式除尘器技术要求GB/T9969工业产品使用说明书总则GB/T10595带式输送机GB/T13306标牌GB/T16754机械安全急停功能设计原则GB/T17248.3声学和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置的发射声压级GB/T18831机械安全与防护装置相关的联锁装置设计和选择原则GB20891-2014非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段）GB/T29009建筑施工机械与设备移动式破碎机术语和商业规格GB/T30751建筑施工机械与设备移动式破碎机安全要求GB/T50231机械设备安装工程施工及验收规范CJ/T460垃圾滚筒筛JB/T1388复摆颗式破碎机JB/T2259双转子反击式破碎机JB/T2501单缸液压圆锥破碎机JB/T2983.2履带式推土机引导轮JB/T32641简摆颗式破碎机JB/T4040重型板式给料机JB/T4255中、轻型板式给料机JB/T6042汽车起重机专用底盘JB/T6388YKR型圆振动筛JB/T6389ZKR型直线振动筛JB/T6993单转子反击式破碎机JB/T7353立式冲击破碎机JB/T7354单段锤式破碎机JB/T7555惯性振动给料机JB/T7689悬挂式电磁除铁器JB/T7891轴偏心式圆振动筛JB/T8711悬;挂式永磁除铁器JB/T10345块偏心式自同步水平筛JB/T10656棒条振动给料筛JB/T10727振幅递减椭圆振动筛JB/T10883多缸液压圆锥破碎机JB/T12924-2016建筑施工机械与设备履带式移动破碎机JB/T13657滚轴筛JC/T402-2006水泥机械涂漆防锈技术条件JC/T406水泥机械包装技术条件JC/T532-2007建材机械钢焊接件通用技术条件JC/T917建材工业用带式定量给料机JGZT57液压挖掘机履带JG/T59液压挖掘机支重轮3术语和定义GB/T29009界定的以及下列术语和定义适用于本文件。3.1移动式破碎站mobilecrusherstation用于将物料破碎成满足粒度要求并能在自身底盘上转场的系统组合装备。3.2车架总成frameassembly承载破碎、筛分、输送等设备的部件，含行走及控制部分。4构成、型式、型号和基本参数4.1 构成移动破碎站由破碎、筛分、给料、输送、除铁、除尘等设备及液压系统、车架总成、电气控制等组成。4.2 型式按行走机构可分为：轮胎式、履带式。4.3 型号移动破碎站的型号表示方法如下：YP有筛分设备标注S、无筛分设备不标注破碎机代号：E为颗破、F为反击破、C为锤破、丫为圆锥破、1.为立轴冲击破、Q为其它处理能力(th)行走方式代号：轮胎式T;履带式D移动破碎站示例1：符合本文件，用于生产砂石骨料等建筑材料的移动破碎站，符合JeGXXX,轮胎式，处理能力为100th,颗式破碎无筛分设备。标记：建筑材料用移动破碎站JC/T××××-YPT-100E示例2：符合本文件，用于生产砂石骨料等建筑材料的移动破碎站，符合KyRXX×,履带式，处理能力为300Vh圆锥式破碎，有筛分设备。标记：建筑材料用移动破碎站JC/T××××-YPD-300YS4.4 基本弁数移动破碎站的基本参数见表1。«1基本参数项目参数处理能力/(th)100200300400500600轮胎式底盘规格2轴2轴、3轴3轴、4轴牵引座结合面高度11m11501300主出料胶带宽/mm>800>1000侧出料胶带宽/ran25002650履带式履带移动站行驶速度/(km/h)1.5最大爬坡角度/°20主出料胶带宽11rn2800>1000侧出料胶带宽11m25002650履带板宽度mm500>600燃油箱可供整机运行时间/h28注1：处理能力是以破碎抗压强度为150MPa、松散密度为1.6lm3的石灰岩物料为依据。注2：当处理物料发生变化时，处理能力应满足供需双方约定。4.5 要求5.1基本要求5.1.1移动破碎站应符合本文件的要求，并按照经规定程序批准的图样及技术文件制造。5.1.2 移动破碎站整机运输时外廓尺寸、轴荷及质量应符合GB1589-2016中表2表4中的相关规定。5.1.3 移动破碎站中的外购单机设备应具有质量合格证明文件。5.1.4 轮胎式移动破碎站的底盘应符合JB/T6042的规定。5. 1.5履带式移动破碎站底盘的零部件符合如下：a)履带应符合JG/T57的规定；b）引导轮应符合JB/T2983.2的规定；c）支重轮应符合JG"59的规定。1.1.6 柴油机排气污染物排放限值应符合GB20891-2014中5.2.3的相关要求。1.1.7 移动破碎站工作环境条件：1.1.8 环境温度：-2040;a）停机地面应坚实平整，作业过程中地面不应沉降，必要时应采取措施满足承载要求。行驶地面的承载能力不得小于移动破碎站的接地比压和轴荷。b）破碎建筑垃圾时，建筑垃圾应进行预分拣处理。5.2 整机性能5.2.1 移动破碎站的基本参数应符合表1的规定。5.2.2 空负荷运转时，车架水平、垂直振幅均不应大于2mm。5.2.3 空负荷运转噪声不应大于85dB（八）,当超出规定时，应采取降噪措施。5.2.4 各设备转动部件无干涉、无卡阻、无异响。5.2.5 在工作状态时，应设置稳定固定支腿的装置，螺栓紧固应采取防松动措施。5.2.6 给料设备给料应均匀、不漏料、不撒料。5.2.7 带式输送机胶带应设置防跑偏装置，胶带与托辑、清扫器刮板均匀接触。输送料时不应撒料。5.3 破碎设备5.3.1 破碎设备选型应根据物料特性、产品粒度要求、处理能力等确定。破碎设备可分别选用颗式破碎机、反击式破碎机、圆锥式破碎机、锤式破碎机、立式冲击破碎机等。5.3.2 简摆颗式破碎机应符合JB/T3264的规定，复摆颗式破碎机应符合JB/T1388的规定。5.3.3单转子反击式破碎机应符合JB/T6993的规定，双转子反击式破碎机应符合JB/T2259的规定。5.3.4单缸液压圆锥破碎机应符合JB/T2501的规定，多缸液压圆锥破碎机应符合JB/T10883的规定5.3.5单段锤式破碎机应符合JB/T7354的规定。5.3.6立式冲击破碎机应符合JB/T7353的规定。5.4 筛分设备5.4.1 筛分设备选型应根据物料特性、水分含量、粒度组成、处理能力、成品粒径等确定。筛分设备可分别选用圆振动筛、直线振动筛、椭圆振动筛、水平筛、滚轴筛、滚筒筛等。5.4.2 YKR型圆振动筛应符合JB/T6388的规定。5.4.3 ZKR型直线筛应符合JB/T6389的规定。5.4.4 轴偏心式圆振动筛应符合JB/T7891的规定。5.4.5 块偏心式自同步水平筛应符合JB/T10345的规定。5.4.6 振幅递减椭圆振动筛应符合JB/T10727的规定。5.4.7 滚轴筛应符合JB/T13657的规定。5.4.8 垃圾滚筒筛应符合CJ/T460的规定。5.5 给料设备5.5.1 给料设备选型应根据物料特性、处理能力等确定。给料设备包括重型板式给料机、中型或轻型板式给料机、惯性振动给料机、棒条振动给料筛、带式定量给料机等。5.5.2重型板式给料机应符合JB/T4040的规定。5.5.3中、轻型板式给料机应符合JB/T4255的规定。1.1.4 惯性振动给料机应符合JB/T7555的规定。1.1.5 棒条振动给料筛应符合川/T10656的规定。1.1.6 建材工业用带式定量给料机应符合JC/T917的规定。5.6 输送设备5.6.1 带式输送机应符合GB/T10595的规定。5.6.2 输送机结构宜采用折叠或旋转结构，带宽应满足输送能力的要求。5.6.3 输送机应设置便于接料的安装机构，配有接料护板。5.6.4 输送机最大输送仰角不应大于20°。当输送仰角大于20°时，应采用花纹输送带结构型式，应设置皮带压紧机构。5.7 除铁设备5.7.1 当移动破碎站安装颗式破碎机、反击式破碎机或圆锥式破碎机作为初级破碎时，在出料皮带机处宜设置除铁设备。5.7.2悬挂式电磁除铁器应符合JB/T7689的规定。5.7.3悬挂式永磁除铁器应符合JB/T8711的规定。5.8 除尘设备5.8.1 移动破碎站应配备除尘设备，宜选用袋式除尘器，袋式除尘器应符合GB/T6719的规定。5.8.2 对于现场无组织排放的扬尘点，应采用喷淋、干雾降尘等除尘装置。5.9 液压设备5.9.1 液压系统应符合GB/T3766中的有关规定。5.9.2 液压系统工作油温不应大于800Co593液压管路不应出现泄漏现象。
