JB_T 14500-2023 水系统自洁消毒器.docx

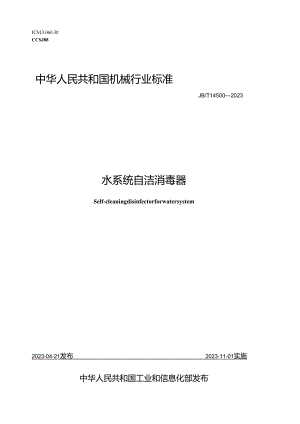

ICS13.060.30CCSJ88中华人民共和国机械行业标准JB/T145002023水系统自洁消毒器Self-cleaningdisinfectorforwatersystem2023-04-21发布2023-11-01实施中华人民共和国工业和信息化部发布目次前言111范围12规范性引用文件13术语和定义14规格型号24.1 分类24.2 型号编制25技术要求25.1 设计制造25.2 材料25.3 外观及表面质量25.4 电气安全25.5 性能36试验方法36.1 设计制造试验36.2 材料试验36.3 外观及表面质量试验36.4 电气安全试验36.5 性能试验37检验规则47.1 检验分类47.2 出厂检验47.3 型式检验58标识、包装和贮存58.1 标识58.2 包装58.3 贮存5参考文献6表1额定处理流量与试验用水量对照3表2检验项目及试验方法4,Jk-三刖5本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由机械工业环境保护机械标准化技术委员会(CMIF/TC7)归口。本文件起草单位：北京禹辉净化技术有限公司、绍兴市质量技术监督检测院、国家环保产品质量监督检验中心、中机生产力促进中心。本文件主要起草人：宛金辉、沈忠的、骆明儿、肖军、刘浩南、张金锦、王冉。本文件为首次发布。水系统自洁消毒器1范围本文件规定了水系统自洁消毒器的术语和定义、规格型号、技术要求、试验方法、检验规则及标识、包装和贮存。本文件适用于生活饮用水二次供水的水系统自洁消毒器的制造。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/TI9I包装储运图示标志GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件GB/T5657离心泵技术条件（In类）GB5749生活饮用水卫生标准GB/T5750（所有部分）生活饮用水标准检验方法GB/T6388运输包装收发货标志GB/T9969工业产品使用说明书总则GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T14436工业产品保证文件总则GBl7051二次供水设施卫生规范GB/T19142出口商品包装通则HG/T31332006电子式水处理器技术条件3术语和定义下列术语和定义适用于本文件。3.1自洁消毒器self-cleaningdisinfector运用电解法，在极板间施加电场，使电极两侧水中的氯离子被氧化形成二氧化氯（Qo2）和氯气（Ch）消毒剂，实现杀灭水中细菌的设备。3.2内置型built-in消毒器主机浸没于水中的机型。3.3外置型external消毒器全部放置于水箱（池）外部的机型。4规格型号4.1分类水系统自洁消毒器（以下简称“消毒器”）按主机安装位置分为内置型和外置型。4.2 型号编制ZM1.额定处理流量，单位为立方米每小时（11wh）I型式代号：W外置型，N-内置型产品代号：自洁消毒器醐：ZM-N-2表示额定处理流量为2m¾的内置型自洁消毒器。5技术要求5.1设计制造5.1.1消毒器的设计制造单位应取得相应的涉及饮用水卫生安全的产品卫生许可批件。5.1.2消毒器的设计、生产、加工、施工应符合GB17051的规定。5.1.3消毒器的处理流量应小于20m3h°5.1.4 消毒器的电气设备功率应小于2kW,且能够根据需要进行调节。5.1.5 消毒器应能实现处理流量的有效控制。5.1.6 消毒器所使用水泵应符合GB/T5657的要求。5.1.7消毒器各部件之间的连接紧固，不应出现松动现象。5.1.8内置型消毒器主机应平稳放置于水箱（池）底部，且水箱（池）的水位应超过消毒器主机。5.1.9外置型消毒器的循环水泵中心线应低于水箱（池）工作最低水位。5.2 材料5.2.1 消毒器中与生活饮用水直接接触的配件、材料和整机卫生要求见生活饮用水输配水设备及防护材料卫生安全评价规范（卫生部2001年版）的要求。5.2.2 消毒器电极板应采用钛合金材料。5.2.3 内置型消毒器外壳材料应采用防腐材料。5.3 外观及表面质量5.3 .1消毒器外表面应平整、光滑、色泽均匀，不应有机械损伤及气泡。5.4 .2允许涂覆处理的零部件表面，其涂覆层应密实，无脱落。5.4 电气安全5.4.1 4.1电气系统的保护联结电路的连续性应符合GB/T5226.12019中8.2.3的规定。5.4.2 电气系统的绝缘电阻应符合GB/T5226.12019中18.3的规定。5.4.3 电气系统的耐电压应符合GB/T5226.12019中18.4的规定。5.4.4电气系统的按钮应符合GB/T5226.1-2019中10.2的规定。5.4.5电气系统的指示灯和显示器应符合GB/T5226.12019中10.3的规定。5.4.6电气系统的配线应符合GBT5226.12019中13.1.1、13.2.1、13.2.2、13.3、13.4的规定。5.4.7电气系统的标记、警告标志和参照代号应符合GB/T5226.12019中第16章的规定。5.5性能5.5.1消毒器的消毒效果应符合GB5749的规定。5. 5.2消毒器的总体性能应符合GB5749的规定。5.3.3 消毒器的持续抑菌性能应满足：生活饮用水经消毒器处理15h后，水箱运行状态下的水中游离氯的余量和二氧化氯指标均应符合GB5749的规定。5.3.4 消毒器应进行水压试验，在1.25倍额定工作压力下，30min内所有焊缝和连接部位应无渗漏现象。6试验方法6.1 设计制造试验查验设计制造单位资质及消毒器设计说明书、产品使用说明书及过程检验记录。6.2 材料试验消毒器中与生活饮用水接触部位的浸泡试验按生活饮用水输配水设备及防护材料卫生安全评价规范（卫生部2001年版）中附录A进行。6.3 外观及表面质量试验6.3.1El测检查消毒器外观及外表面质量。6.3.2目测涂覆处理零部件的外观质量。6.4 电气安全试骁电气安全试验应按GB/T5226.12019的规定进行。6.5 性能试验6.5.1试验条件应符合以下规定：a）环境温度应为20C±5C,相对湿度W95%;试验用水应为生活饮用水，水温为25C±5°C°b）试验器具应为消毒器和水箱，口按表1中试验用水量选择试验水箱容积。表1额定处理流与试验用水对照序号额定处理流量mih总体性能试验用水量m,消有效果试验用水量m,持续抑菌性能试验用水量Dl3121130252.52.5753105515042010103006.5.2 消毒效果试验方法应符合以下规定：a）应按照产品使用要求安装并调试检测设备至正常状态；b）依据生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）（卫生部2005年版）中表1的要求制备大肠杆菌（8099）阳性加标水；c）运行设备处理阳性加标水，分别于0.5l（15min）、lt（30min）、1.5（45min）三个时间段采集水样各2份至含有硫代硫酸钠中和剂的采样瓶中：d）按生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）（卫生部2005年版）中表1规定的项目进行检验；e）应按照GB/T5750（所有部分）规定的方法检测水中总大肠菌群总数、游离氯的余量和二氧化氯指标。6.5.3 总体性能试验方法应符合以下规定：a）应按照产品使用要求安装并调试检测设备至正常状态；b）运行设备处理生活饮用水，负载运行30min后，分别采集原水对照样1份和处理后水样2份；c）按生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）（卫生部2005年版）中表3规定的项目进行检验：d）应按照GB/T5750（所有部分）规定的方法检测水中菌落总数、游离氮的余量和二氧化氮指标。6.5.4 持续抑菌性能试验方法应符合以下规定：a）应按照产品使用要求，将被检消毒器与水箱连接，调试检测设备至正常状态；b）运行设备处理生活饮用水，负载运行15h后，分别采集原水对照样1份和处理后水样2份；c）应按照GB/T5750（所有部分）规定的方法检测水中游离氯的余量和二氧化氯指标。6.5.5 水压试验方法应符合以下规定：水压试验应按照HG/T31332006中6.7.1规定的方法进行试验。7检验规则7.1 检验分类产品检验分为出厂检验和型式检验。7.2 出厂检验7.2 .1消毒器出厂前应由检验部门按照表2的规定进行逐台检验，检验合格后方能出厂，并附有产品合格证。表2检骗项目及试骗方法序号检验项目技术要求试验方法出厂检验型式检验1设计制造5.16.12材料5.26.2一3外观及表面质量5.36.34电气安全5.46.45消毒效果5.5.16.5.26总体性能5.5.26.5.37持续抑菌性能5.5.36.5.48水压试验5.5.46.5.5J注：表示枪验项目，“一”表示不检验项目。7.3 .2检验过程中若发现不合格项，允许产品退回进行修整，修整后检验仍不合格则判定该产品为不合格品。7.3型式检验7. 3.1有下列情形之一时，产品应进行型式检验：a）新产品定型鉴定或老产品转厂生产的试制与鉴定；b）正式生产后，因材料、结构、工艺等有较大改进，可能影响产品性能；c）产品停产一年以上恢复生产；d）出厂检验结果与最近一次型式检验结果有较大差异；e）国家质量监督机构提出进行型式检验的要求；D质量仲裁需要。7.2.2 型式检验项目为本文件中的全部要求，按照表2的规定执行。7.2.3 型式检验应从出厂检验合格品中任意抽取10%作为样机，至少抽取3台，检测1台。7.2.4 型式检验中，全部项目检验合格，判定该产品型式检验合格。若电气系统的保护联结电路的连续性、绝缘电阻、耐电压有一项不合格，即判定该产品型式试验不合格。若其他项有不合格项，允许在已抽取的样机中加倍复测不合格项，复测仍不合格时，则判定该产品型式检验不合格。8标识、包装和贮存8.1标识8. 1.1每台产品应在明显且不易碰损的部位固定产品标牌。标牌应符合GB/T13306的规定，标牌至少包含下列内容：a）产品名称、型号；b）主要技术参数；O出厂编号、出厂日期（年、月）；d）制造单位全称、商标；e）产品执行标准编号。8. 1.2包装储运图示标志应符合GB"191的规定，应有“向上”“重心”“怕雨”等标识。8.1.3运输包装收发货标志应符合GB/T6388的规定。8.2包装消毒器
