JB_T 10862-2023 电除尘器用低压控制装置.docx

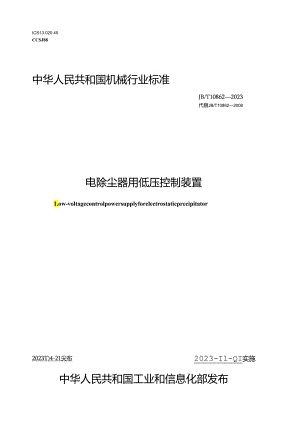

ICS13.020.40CCSJ88中华人民共和国机械行业标准JB/T108622023代替JB/T108622008电除尘器用低压控制装置1.ow-voltagecontrolpowersupplyforelectrostaticprecipitator2023T)4-21尖布2023-Il-QI实施中华人民共和国工业和信息化部发布目次前言II1范围12规范性引用文件13术语和定义14要求14.1 使用条件I4.2 一般要求24.3 技术要求25试验方法35.1 试验仪器及仪表35.2 一般检查45.3 介电强度试验45.4 电动机驱动振打控制试验45.5 电磁驱动振打控制试验45.6 卸输灰控制试验45.7 电加热控制试验55.8 冲洗和喷淋控制试验55.9 移动极板和清灰刷控制试验55.10 报警试验55.11 安全联锁控制试验55.12 通信试验55.13 温升试验55.14 防护等级试验66检验规则66.1 检验分类66.2 出厂检验66.3 型式检验66.4 检验项目67标志、包装、运输和贮存77.1 标志77.2 包装77.3 运输77.4 贮存7表1介电试验电压2表2检验项目6本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替JB/T108622008电除尘器用低压控制装置，与JB/T108622008相比主要技术变化如下：a）修改了表1“介电试验电压”参数（见表1,2008年版的表1）;W增加了“冲洗和喷淋控制”（见4.3.6）;c）增加了“移动极板和清灰刷控制”（见4.3.7）;d）增加了“通信功能”（见4.3.10）;e）增加了“防护等级”（见4.3.12）;0修改了施加受试电压值（见5.3.2、5.3.3,2008年版的4.3.2、4.3.3）;g）增加了“冲洗和喷淋控制试验”（见5.8）;h）增加了“移动极板和清灰刷控制试验”（见5.9）;i）增加了“通信试验”（见5.12）;j）增加了“防护等级试验”（见5.14）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由机械工业环境保护机械标准化技术委员会（CMIFfTC7）归口。本文件起草单位：浙江佳环电子有限公司、浙江菲达环保科技股份有限公司、福建龙净环保股份有限公司、上海激光电源设备有限责任公司、厘门绿洋环境技术股份有限公司、浙江连成环保科技有限公司、辽宁省锦州市城市建设中心。本文件主要起草人：王人金、姚凌飞、郭俊、陈宇渊、赵东杰、谢友金、何德源、李呈森。本文件及其所代替文件的历次版本发布情况为：2008年首次发布为JB/T108622008;本次为第一次修订cIl电除尘器用低压控制装置1范围本文件规定了电除尘器用低压控制装置的要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于电除尘器用低压控制装置（以下简称“低压控制装置”）的制造。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB"191包装储运图示标志GB/T3797电气控制设备GBfT4208外壳防护等级（IP代码）GB/T6388运输包装收发货标志GB/T7251.1低压成套开关设备和控制设备第1部分：总则GB/T13306标牌GB/T13384机电产品包装通用技术条件3*g½本文件没有需要界定的术语和定义。4要求4.1 使用条件4.1.1 户内设备周围空气温度不超过40,下限为-5,且24h一个周期的平均温度不超过35;户外设备周围空气温度不超过40C,下限为-25C,且24h一个周期的平均温度不超过35。环境温度超出规定范围，可考虑采取加热或降温措施，用户应在订货时提出并与制造厂协商。4.1.2 运行地点无导电、爆炸尘埃，无易燃物质，无腐蚀金属和破坏绝缘的气体和蒸汽。4.1.3 无剧烈振动和冲击，垂直倾斜度不超过5%。4.1.4 空气最大相对湿度为90%（空气温度为20±5）。4.1.5 安装地点的海拔应不超过200Om。在更高海拔处使用时，应考虑介电强度的降低，以及器件的分断能力和空气冷却效果的减弱。4.1.6 输入电源的交流电压额定频率为50Hz,频率的偏差应不超过额定频率的±2%;输入电源的交流额定电压为380V,交流电压变化不超过输入额定电压的±10%,短时（在不超过0.5s的时间内）交流电压波动范围为输入额定电压的T5%+10输入电源超出规定范围时，用户应在订货时提出并与制造厂协商。4.1.7 低压控制装置的接地电阻应小于2Q。4.2 f三求低压控制装置中各台、柜、盘、箱的加工质量、主回路联接、二次配线标记、电器元件的装配质量、零部件表面处理均应符合GB/T3797的规定。4.3 技术要求4.3.1 介电强度主电路及与主电路直接连接的辅助电路，应符合GB/T7251.1的规定，并应能承受本文件表1规定的介电试验电压。«1介电试验电压单位为伏额定绝缘电压Ul（线-线，交流或直流）介电试验电压（交流有效值）U60100060<U3001500300<U69020004.3.2电动机驱动振打控制4.3.2.1振打单元应具有手动和自动工作方式：手动工作方式时，通过手动操作实现振打单元后停；自动工作方式时，按设置的振打时序实现振打单元自动启停。4.3.2.2振打单元的振打周期应在IOs648OOS范围内可调。4.3.2.3振打单元的振打时间应在IS64800s范围内可调。43.2.4 振打周期和振打时间的控制重复精度为±1机43.2.5 5现场应设有就地控制装置。4.3.3 电崛动振打控制4.3.3.1 振打单元应具有手动和自动工作方式：手动工作方式时，通过手动操作可实现振打单元启停;自动工作方式时，按设置的振打时序实现自动振打。4.3.3.2 3.3.2振打单元的振打周期应在IoS648OoS范围内可调。4.3.3.3 振打锤提升高度应可调。4.3.3.4 振打周期的控制精度为土1机4.3.3.5 可以关闭任一振打单元。4.3.4 卸输灰括涮13.4.1卸输灰单元应具有手动和自动工作方式：手动工作方式时，通过手动操作可实现卸输灰单元启停；自动工作方式时，按工艺要求，卸灰可采用周期或料位控制，卸灰和输灰应联锁控制。1.1.1.2 卸输灰周期应在IOS648OOS范围内可调。1.1.1.3 卸输灰时间应在IS6480OS范围内可调。1.1.1.4 卸输灰周期和时间重复精度为±1乳1.1.1.5 现场应设有就地控制装置。4.3.5 枷»»»4.3.5.1 电加热单元应具有手动和温控两种工作方式：手动工作方式时，通过手动操作实现电加热单元启停；温控工作方式时，电加热单元根据温控设置参数自动启停。4.3.5.2 电加热单元露点报警温度、温控下限温度、温控上限温度应在10°C200C范围内可调。4.3.6 三qffiSSJ4.3.6.1 冲洗喷淋阀门单元应具有手动和自动两种工作方式：手动工作方式时，通过手动操作实现冲洗喷淋阀门单元的开关；自动工作方式时，按设置的周期和时间实现冲洗喷淋阀门单元的自动开关。4.3.6.2 冲洗喷淋周期应在Imin64800min范围内可调。4.3.6.3 冲洗喷淋时间应在ls64800s范围内可调。4.3.6.4 冲洗喷淋周期和冲洗喷淋时间精度为土l%o43.7移动极板和清灰刷控制4.3.7.1移动极板电动机和清灰刷电动机应通过变频器调速控制，并具有远程和就地控制方式。4.3.7.2移动极板电动机和清灰刷电动机的变频器输出频率应在5Hz50Hz范围内可调。4.3.7.3移动极板电动机和清灰刷电动机的散热风扇停转时，相应电动机应停止工作。4.3.8报警4.3.8.1设备运行发生异常或故障时，应发出声光报警并显示相应的故障信息。1.1.1 .2绝缘子室温度低于设定的露点报警温度时，低压控制装置应发出声光报警并显示相应的故障信息。1.1.2 .3料位超限时，低压控制装置应发出声光报警并显示相应的故障信息。1.1.3 3.9安全联锁控制绝缘子室、高压整流变压器室、除尘器本体人孔门及高压隔离开关与高压电源应实现安全联锁。4.3.10 通侑功能低压控制装置应具有通信接口，并能与上位机或其他工控系统进行通信。4.3.11 温升在低压控制装置正常运行的条件下，设备各部件温升应符合GB/T3797的规定。4.3.12 防护等级户内电气设备的防护等级应不低于IP30,户外安装的电气设备防护等级应不低于IP54。用户对防护等级有特殊要求的，应在技术协议中体现。5试验方法5.1 试验仪器及仪表试验仪器及仪表如下：耐压测试仪（输出电压23000V）;万用表（1.O级）;秒表（±01s）;数字温度计（±1C）;电阻箱（调节范围为0.01'11111.11Q,0.02级）。5.2 Tfttt查低压控制装置中各台、柜、盘、箱的加工质量、主回路联接、二次配线标记、电器元件的装配质量、零部件表面处理应按GB/T3797检查。5.3 介电强度试验5.3.1 U60V的介电强度试验试验时，断开与柜体相连的元器件接地端，将工作电压不高于60V的元件连接在一起，其与柜体的接地端之间，施加100OV受试电压，历时Imin（出厂检验历时1s）,应无闪络或击穿。5.3.2 60V<U130W的介电强度试验试验时，断开与柜体相连的元器件接地端，将工作电压高于60V而不高于300V的元件连接在一起，其与柜体的接地端之间，施加150OV受试电压，历时Imin（出厂检验历时1s）,应无闪络或击穿。5.3.3 300VQlW690V的介电强度试验试验时，断开与柜体相连的元器件接地端，将工作电压高于300V而不高于690V的元件连接在一起，其与柜壳的接地端之间，施加200OV受试电压，历时Imin（出厂检验历时1s）,应无闪络或击穿。5.4 电动机驱动振打控制试验5.4.1 按低压控制装置的电路要求，振打单元输出连接好试验用电动机，然后上电。5.4.2 振打单元设置为手动工作方式，对该振打单元进行启停操作，电动机应能正确运行和停机；设置为自动工作方式，电动机的运行和停机应符合设置的振打时序。5.4.3 振打单元的振打周期应最小可设置为10s,最大可设置为64800s。5.4.4 振打单元的振打时间应最小可设置为Is,最大可设置为64800s。5.4.5 振打单元的振打周期设置为300s,振打时间设置为150s,测量不少于3个振打周期和振打时间，时间误差应在±1%范围内。5.4.6 在振打就地操作箱上，通过振打单元启停操作，电动机应能正确运行和停机。5.5 电磁驱动提打控制试脸5.5.1 按低压控制装置的电路要求，振打单元输出连接好试验用振打锤，然后上电。5.5.2振打单元设置为手动工作方式，对该振打单元进行启动操作，振打锤应能执行一次振打动作；设置为自动工作方式，振打锤动作应符合设置的振打时
