辽宁《内衬钢板型复合耐火风管应用技术规程》（征求意见稿）.docx

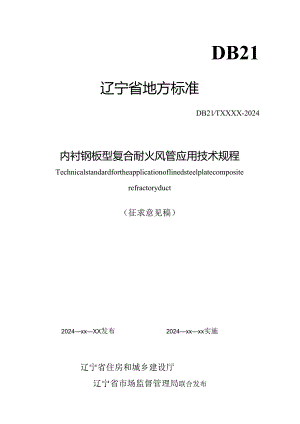

DB21辽宁省地方标准DB21TXXXX-2024内衬钢板型复合耐火风管应用技术规程Technicalstandardfortheapplicationoflinedsteelplatecompositerefractoryduct（征求意见稿）2024xxXX发布2024xxxx实施辽宁省住房和城乡建设厅辽宁省市场监督管理局联合发布1总则12术语23基本规定34技术要求44.1 风管组成材料技术要求44.2 风管技术要求65风管制作85.1 一般规定85.2 风管制作85.3 配件制作116风管安装126.1 一般规定126.2 支吊架制作与安装136.3 风管的连接与密封146.4 风管安装157验收167.1 一般规定167.2 验收项目16附录1风管的弯头、三通、四通、变径管、矩形静压箱、导流叶片、内支撑杆、伸缩节制作构造18附录2导流叶片的数量与位置23本标准用词说明24本标准引用标准名录25条文说明262术语283基本规定294技术要求304.2风管技术要求305风管制作315.1 一般规定315.2 风管制作316风管安装325.3 支吊架制作与安装325.4 风管的连接与密封32Contents1 Generalprovisions错误!未定义书签。2 Tprms错误!未定义书签。3 Basicprovisions34 Performancerequirements错误!未定义书签。4.1 Performancerequirementsofairduct错误!未定义书签。4.2 Performancerequirementsofductcomponentmaterials65 Manufacture85.1 General85.2 Manufactureofducts85.3 Manufactureofaccessories116 Installation126.1 General126.2 Fabricationandinstallationofsupportandhanger136.3 Connectionandsealingofairducts146.4 Installationofairducts157 Inspection167.1 General167.2 Inspectionitems16DescriptionoftermsinthisStantard24DictionaryofreferencedStantard25Explanationofprovision26i.o.为规范内衬钢板复合耐火风管的工程应用，做到技术先进，安全适用，经济合理，节能环保,质量可靠，制定本标准。1.1 .2本标准适用于辽宁省地区新建、改建和扩建工业与民用建筑的内衬钢板型复合耐火风管工程的材料、制作、安装和验收。当内衬钢板复合耐火风管兼做通风空调管道时，尚应符合国家、行业和辽宁省现行有关标准的规定。1.2 .3内衬钢板复合耐火风管工程除应执行本标准外，尚应符合国家、行业和辽宁省现行有关标准的规定。2术语2. 0.1内衬钢板复合风管板材1.inedwithsteelplatetypecompositeductplate由镀锌薄钢板（或涂层薄钢板）与不燃无机复合板或由镀锌薄钢板（或涂层薄钢板）与不燃保温材料和不燃无机复合板在工厂粘结复合制成的风管板材。3. 0.2不燃无机复合板non-combustibleinorganiccompoundplate采用无机胶凝材料并添加多种改性物质按一定生产工艺制作的，能满足不燃性要求的板材。4. 0.3内衬钢板复合耐火风管1.inedsteelplatetypecompositerefractoryairduct由内衬钢板耐火复合风管板材在工厂制作而成的能满足一定耐火性能，应用于建筑防烟和排烟系统的复合耐火风管，以下简称风管。5. 0.4风管连接件airductconnectingParts由金属或不燃非金属材料制成的连接各段风管的配件6. 0.5单位面积漏风量airleakagerate在某一静压下，风管单位面积（内壁展开面积）泄漏的空气量，单位为m3/（hm2）2. 0.6管壁变形量ConIPreSSiVedefonnaIiOn在试验压力下，风管管壁变形量与风管横截面长边之比，单位为%。2.0.7比摩阻SPeCifiCfrictionalheadloss单位长度风管内壁与动力气流摩擦引起的静压损失，单位为Pa/mo3基本规定3. 0.1风管系统的抗震性能应符合建筑与市政工程抗震通用规范GB55002、建筑抗震设计规范GB50011和建筑机电工程抗震设计规范GB50981的相关规定。3.1 .2防烟、排烟风管设计应符合建筑防烟排烟系统技术标准GB51251、建筑设计防火规范GB50016、消防设施通用规范GB55036的相关规定。3.2 .3风管的制作与安装除应符合本标准的规定外，还应符合通风与空调工程施工规范GB50738、通风与空调工程施工质量验收规范GB50243、通风管道技术规程JGJ/T141、非金属及复合风管JG/T258的相关规定。3. 0.4风管施工前应按设计图纸与建设单位、监理单位及土建施工单位共同核查风管预留孔洞位置，与相关专业单位协调管线综合排布，确定风管的现场安装位置。3.0.5风管施工单位应具有相应资质，确保施工质量符合相关标准规定及设计要求。图4.1.14I型风管板材图4.1.1-2U型风管板材单层不燃无机女合板面层不燃绝热材料中间层镀锌薄钢板或涂层薄钢板内层图4.1.1311I型风管板材4技术要求4.1 风管组成材料技术要求4.1.1 风管组成材料燃烧性能均应为不燃A级材料，风管板材分为I型风管板材、II型风管板材和In型风管板材，其构造图示如图4.1.1-1、4.1.1-2和4.1.1-3所示。各型风管板材的适用范围见表4.1.U防火旧墙强隔热层多层不燃无机防火层复合板面层镀锌薄钢板或涂层薄钢板内层表411I、IkHI型风管板材适用的耐火极限风管板材1型11型IIl型适用范围O.5h耐火极限V1.Oh1.OhW耐火极限2.Oh2.OhV耐火极限W3.Oh4. 1.2风管板材的外观质量和性能指标应符合表4.1.2的规定。表4.1.2风管板材的性能指标项目性能指标试验方法外观质量表面应无损伤、无腐蚀、无污染，色调一致，复合层应结合牢固，不得分层目测抗冲击性能非金属面板材表面不应被刺穿JG/T258燃烧性能Al级GB8624、GB/T5464、GB/T14402污染物浓度限定值(mgm3)甲醛0.03JG/T258氨WO.06JG/T258苯0.03JG/T258甲苯0.06JG/T258总挥发性有机物(TVOC)0.2JG/T2584.1.3风管板材用不燃无机复合板的性能应符合表4.1.3的规定。表4.1.3不燃无乩复合板性能指标项目性能指标试验方法表观密度(kgm3)>750,1000,GB/T7019干态抗弯强度(MPa)(板厚7mm)>5.0GB/T25970吸水饱和状态的抗弯强度(MPa)(板厚7mm)23.5GB/T25970吸湿变形率(%)0.20GB/T25970抗返卤性无水珠、无返潮GB/T8077燃烧性能Al级GB8624、GB/T5464、GB/T14402、放射性内照射指数(，Ra)1.0GB6566外照射指数(Z)1.04.1.4 风管用镀锌钢板(带)宜选用机械咬合类或钾接类，其钢板厚度及镀锌层厚度应符合相关标准及设计要求。风管用涂层钢板(带)宜选用热镀锌铁合金类，其钢板厚度及涂层厚度应符合相关标准及设计要求。4.1.5 风管用无机保温材料的燃烧性能应为A级。4.1.6 风管用法兰应边角齐全完整，边缘无毛刺、起层、疏松现象。法兰与管体应成一整体，并且与管体轴线方向垂直。法兰平面的不平度允许偏差应不大于3mm.4.1.7 风管工程用其他材料应符合现行国家、行业及辽宁省有关标准的规定。4.2风管技术要求1 .2.1风管的外观应符合下列规定：1表面应无损伤、无腐蚀、无污染，色调一致，外表面和风管连接件应整齐美观。2风管板材内、外覆面材料应结合牢固，内表面应光滑。4 .2.2矩形风管的常用规格应符合表4.2.2的规定。表4.2.2矩形风管常用规格单位（mm）风管边长120320800200040001604001000250020050012503000250630160035004.2.3风管的尺寸偏差（内表面尺寸）应符合表4.2.3的规定。表4.2.3风管尺寸偏差单位（mm）风管边长a允许偏差试验方法边长偏差矩形风管表面平整度矩形风管端口对角线之差法兰或端口端面平整度a2502332JG/T258250<a20003544a>200057664.2.4风管的性能应符合表4.2.4的规定。表4.2.4风管的性能指标项目性能指标试验方法耐火极限0.5h,且应满足设计要求GB/T17428单位面积最大漏风量限值m3/（hmi）检测静压值/Pa0.0352×P065JG/T258正压负压1000750耐久性不应超过存放前单位面积漏风量的1.2倍JG/T258强度风管在承受最大工作压力时，风管管壁变形量不应大于5%且风管不应损坏JG/T258抗凝露性能在抗凝露试验2h后，管壁、法兰连接处、支撑加固点、缝合线均不应出现结露现象JG/T258管壁变形量允许值（%）检测静压值/Pa1.5JG/T258正压负压100O750抗冲三后性能风管外表面不应被刺穿JG/T258风管释放有害气体浓度限值(mgm3)甲醛0.03JG/T258氨0.06JG/T258苯0.03JG/T258甲苯0.06JG/T258总挥发性有机物(TVOC)0.2JG/T258注：风管性能还应符合建筑防烟排烟系统技术标准GB51251、通风管道技术规程JGJ/T141等现行国家、行业及辽宁省有关标准的规定和设计要求。5风管制作5.1 一般规定5.1.1 风管与配件的制作应在工厂内完成，施工现场只进行风管的组装及安装。5.1.2风管与配件制作宜采用机械加工方式。5.1.3风管与配件制作前应具备下列生产条件：1风
