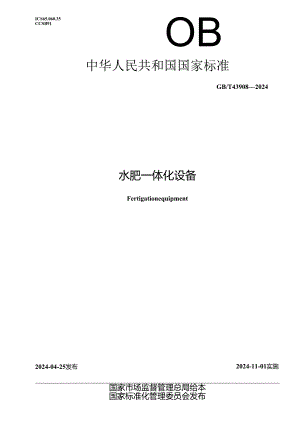

ICS65.060.35CCSB91OB中华人民共和国国家标准GB/T439082024水肥一体化设备Fertigationequipment2024-04-25发布2024-11-01实施国家市场监督管理总局给本国家标准化管理委员会发布本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国农业机械标准化技术委员会(SACzTC201)归口。本文件起草单位：江西沃邦农业科技股份有限公司、江苏绿港现代农业发展股份有限公司、大禹节水集团股份有限公司、农业农村部规划设计研究院、中国农业机械化科学研究院集团有限公司、鹰潭沃正邦科技有限公司、中国农业大学、江西省农业科学院农业工程研究所、河北泽田节水科技有限公司、广东杰诗实业投资有限公司、中国农业科学院农田灌溉研究所、农业农村部南京农业机械化研究所、江苏省农业机械试验鉴定站、泰安市农业科学院、九禾股份有限公司、宁波市富金园艺灌溉设备有限公司、山东博云现代农业科技有限公司、河北润农节水科技股份有限公司、山东淋毒智慧农业科技有限公司、黑龙江惠达科技股份有限公司、山东圣大节水科技有限公司、德阳市新泰自动化仪表有限公司、新疆优联云农科技有限公司、河北海峰电子科技有限公司、湖南省林业科学院、鹰潭市农业技术推广中心、江西省农业技术推广中心、大通回族土族自治县蔬菜技术服务中心、南京农业大学、鹰潭市泰尔物联网研究中心有限公司、银川沃尔森节水灌溉有限公司、北京金河水务建设集团有限公司、新疆兵团勘测设计院集团股份有限公司、中工武大设计集团有限公司、广西科学院、山东恒略标准化服务有限公司、襄阳金美科林农业开发有限公司、凯盛浩丰农业集团有限公司。本文件主要起草人：盛斌科、潘松、尹义蕾、马可可、战国隆、张咸胜、严海军、盛乐鹏、侯永胜、刘娅、尚磊、江凤华、韩启彪、金永奎、黄盛杰、刘中良、田军、李双冰、杨猛、张国峰、吴恒甫、吴硕、王乐、迟永升、明色强、冯飞、孙浩、李恺、丁小明、张可、王华、李晓飞、陈永忠、王世勇、周志彦、陈俊宝、赵丽伟、张广生、徐阳春、刘泽民、邓智和、陈星光、杨智勇、曹响才、侯永、陈林、张吉吉、杨险峰、李泰来、王忠祥、王小虎、周礼芹、王鹏广、刘晓明、马铁军。水肥一体化设备1范围本文件规定了水肥一体化设备的产品型号、技术要求、检验规则、标志、包装、运输与贮存，描述了相应的试验方法。本文件适用于农作物灌溉施肥用管网前端配套的水肥一体化设备的设计、制造、安装和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T42082017外壳防护等级（IP代码）GB/T5667农业机械生产试验方法GB/T9254.1-2021信息技术设备、多媒体设备和接收机电磁兼容第1部分：发射要求GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则GB10395.1农林机械安全第I部分：总则GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T23821机械安全防止上下肢触及危险区的安全距离JB/T5673-2015农林拖拉机及机具涂漆通用技术条件JB/T9832.21999农林拖拉机及机具漆膜附着性能测定方法压切法3术语和定义下列术语和定义适用于本文件。3.1水肥一体化设备fertigationequipment根据农作物需求，对水分和养分进行综合调控和一体化管理，为灌溉管网提供满足作物水肥要求的设备。注!冰肥体化设备般由灌蹦、变频装置、施肥装置、过滤装置、监测装置和控制装置等组成。注2:ZM巴一体化设备按照控制方式分为自动水肥一体化设备和手动水化设备，按照胸喘置与灌溉主管路的连接方式分为旁路式和主路式。3.2最大水肥流量maximumwater-fertilizerflowrate在制造厂规定的正常运行状态下，水肥体化设备能提供的满足作物水肥要求的水肥流量最大值。3.3压力损失pressureloss在制造厂规定的正常运行状态下，主管路灌溉泵出口处压力与水肥出口处压力的差值。3.4水肥流量比flowraterat100fWater-fertilizer水肥体化设备的施肥装置肥液流量与灌溉水肥流量的比值。示例：肥液流量为21.h,灌溉水流量为198Ih,得出水肥一体化设备水肥流量为2001.h,则水肥流量比为IJOOo3.5最大吸肥流maximumfertilizationflowrate在制造厂规定的施肥装置正常运行状态下，施肥装置能提供的肥液流量最大值。3.6动态运行均匀性uniformityinmotion当水肥流量比设定为某一固定值时，随着灌溉水流量变化，自动水肥一体化设备能通过控制装置调节施肥装置的肥液流量，实现设备在允许变化范围内的固定水肥流量比下运行。4产品型号水肥一体化设备型号由分类代号、特征代号、主参数代号等组成，具体如下：§-SF早一早一早一最大吸肥流量：单位为升每小时（1.Zh）一最大水肥流量：单位为立方米每小时（11Wh）特征代号：S手动设备；A自动设备=小分类代号：“水”“肥”汉语拼音第一个字母I一大分类代号:排灌机械类示例：设备提供最大水肥流量15曲山、最大吸肥流量500IJh的自动水肥一体化设备的型号表示为：8SFA-15-5005技术要求5.1 安全要求5.1.1 1.1水肥一体化设备（以下简称“设备”）应采取GBIo395.1和GB10395.8规定的适用的安全要求和（或）措施，并应按照GBIO395.1规定的设计原则，通过充分的风险减少措施达到可接受的风险水平。5.1.2 设备外露运动件等对人员易产生伤害的部位应设置安全防护装置，防护装置应符合GB10395.1和GBlO395.8的规定。人体上、下肢触及危险区的安全距离应符合GB/T23821的规定。5.1.3 在正常操作时存在遗留（剩余）风险的部件附近应设置符合GBlO396规定的安全标志，安全标志应在使用说明书中重现。使用说明书应包括提醒操作者的安全注意事项。5.1.4 设备应配置专用控制箱，控制箱应有可靠的接地保护装置，控制箱体应能防止水进入箱体内。设备应设有漏电、过载保护装置和急停按钮。电气导线应加绝缘套管并固定牢靠；电气装置和所有外露可导电部分都应连接到保护接地电路上，在动力电路导线和保护接地电路之间施加50OV电压时其绝缘电阻不应小于20Mo设备的外壳防护等级应符合GB/T42082017中规定的IP54。5.1.5 设备在触发失效保护时，应能发出声、光或即时通信信息的报警提示。5.1 .6设备通信与控制系统电磁兼容发射要求限值应符合GB/T9254.12021中附录A的规定。5.2 TMf求5.2.1设备的所有零部件应经检验合格后(外协、外购件应有合格证明文件)方可使用。设备与水、肥液或水肥接触的所有管件、过滤装置、施肥装置、阀门、灌溉泵的材料应为耐腐蚀的不锈钢材质或聚氯乙烯(PVC)、聚乙烯(PE)塑料。5.2.2设备过滤装置过滤精度不应低于178Pm(80目)。清洗过滤装置的废水应单独排放或集中收集处理。5.2.3设备外壳和管路应有清晰、耐久的水流方向标志。5.2.4使用说明书应按GB/T9480的规定编制。5.2.5设备各零部件及连接处应密封可靠，不应出现水、肥液或水肥泄漏现象。管路承压能力不应小于设计压力的1.5倍，使用的压力表准确度不应低于1.0级。5.2.6设备应至少具有如下功能： 灌溉水压力、肥液流量、水肥电导率(EC)和酸碱度(PH)等主要参数的监测功能； 灌溉时间控制功能； EC、pH超限报警功能；一一自动设备具有水肥流量比和施肥时间控制功能。5.3 性能指标设备在环境温度540、相对湿度5%90%、大气压力0.080MPa-0.106MPa额定电压220V/380V的条件下运行时，性能指标应符合表1的规定。表1性能指标序号项目性能指标1最大水肥流量G113h)2企业明示值2最大水肥流量控制偏差/%53压力损失/MPaW企业明示值4最大吸肥流量/(1.h)2企业明示值5EC控制准确度/%N906PH控制准确度/%2907EC控制均匀度/%N858PH控制均匀度/%2859自动设备动态运行均匀性/%±510超限报警率/%29511设备启停正常率/%10012阀门控制正常率/%10013平均故障间隔时间/hN12014使用有效度小2955.4 硒函5.4.1 设备漆膜外观和厚度应符合JB/T56732015中TQd-SC-DM的规定，漆膜附着力不应低于JB/T9832.21999规定的II级。5.4.2 设备外观应整洁、平滑，表面不应有磕碰、划痕和其他机械损伤；焊接件的焊缝表面应无气孔、夹渣、焊穿缺陷。6试验方法6.16.1.1 设备在5.3规定的条件下运行，电源电压波动不大于±5%;测试用水应为清洁水，水温为5”300Co1.1.2 试验用肥液配制量不少于试验用量的2倍，肥液EC为60mScm±0.5mScmo1.1.3 试验用酸性肥液配制量不少于试验用量的2倍，肥液PH为3.0±0.1o1.1.4 试验用仪器设备应经过计量检定或校准且在有效期内。仪器设备准确度应符合表2的要求。表2仪器设备准确度要求序号被测参数量程准确度要求1时间0h24h1s/d2温度0C100C11C3相对湿度0%100%5%4流量0mjh250m3/h0.5级5压力0MPa-1.6MPa0.4级6绝缘电阻0MC500MQ10级7PH2.0-12.00.1级8EC0mScm200mS/cm0.1级6.2 安全项目检验6 .2.1对5.1.15.1.6规定的安全要求项目，检验方法按GB10395.1、GB10395.8>GB/T23821、GB10396相应的规定。安全标志和编制说明采用目测的方法，对照产品使用说明书检测安全标志的数量和位置是否符合要求，同时用浸过汽油的布擦拭标志15s,观察有无破损和卷边现象。其他安全要求项目，采用目测、手感和（或）常规量具检测方式逐项进行检查、测定。7 .2.2设备通信与控制系统电磁兼容发射要求限值按GB/T9254.12021中第6章的规定进行测定。6.3 一般项目检验6.3.1 对5.2.15.2.4规定的项目：零部件（包括外购件、外协件）核查有无检测报告和（或）合格证明文件；零部件材料核查检测报告和采购文件；其他采用目测或常规量具逐项进行检测。6.3.2设备开启后使管道内保持水满，关闭进出口水阀，并关闭设备电源，用施压泵加压至设备灌溉水最大压力的1.5倍，保持Ih,检查各连接部位有无渗漏现象。6.3 .3在进行6.46.12规定的试
