GB_T43770-2024室内LED显示屏规范.docx

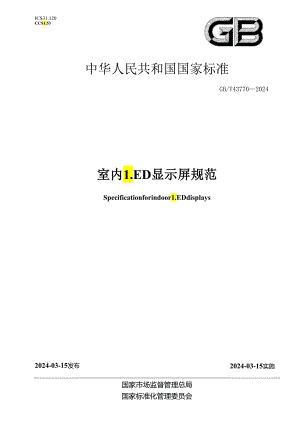

ICS31.120CCS1.53中华人民共和国国家标准GB/T437702024室内1.ED显示屏规范Specificationforindoor1.EDdisplays2024-03-15实施2024-03-15发布国家市场监督管理总局国家标准化管理委员会目次前言III引言IV1范围12规范性引用文件13术语和定义14分类25要求31.1 外观31.2 安全要求31.3 电磁兼容性31.4 结构31.5 外壳防护等级31.6 光特性41.7 电特性51.8 低亮度特性51.9 环境适应性61.10 )节能66 测试方法66.1 测试条件66.2 外观66.3 安全要求76.4 电磁兼容性76.5 结构76.6 外壳防护等级76.7 光特性76.8 电特性96.9 低亮度特性96.10 环境适应性1()6.11 节能107 检验规则107.1 检验分类107.2 检验批组批规则107.3 显示模组评价107.4 型式检验117.5 交收检验118标志、包装、运输和贮存13附录A（资料性）像素发光颜色CIE1931色品区域图14附录B（资料性）无线电骚扰限值测试图案程序158.1 概述158.2 测试程序158.3 程序执行视图15附录C（资料性）非均匀性测试图案程序16CJ概述16C.2测试程序16C.3测试图案示意图16C.4程序使用步骤及执行示意图16参考文献18本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国电子显示器件标准化技术委员会(SACZTC547)归口本文件起草单位：上海三思电子工程有限公司、中国电子技术标准化研究院、利亚德光电股份有限公司、惠州仲恺高新区1.ED品牌发展促进会、深圳市洲明科技股份有限公司、深圳市奥拓电子股份有限公司、深圳雷曼光电科技股份有限公司、颜色空间(北京)科技有限公司、南京洛普股份有限公司、西安青松光电技术有限公司、深圳金立翔视效科技有限公司、深圳市华星光电技术有限公司、广州赛西标准检测研究院有限公司、中国计量科学研究院、中国光学光电子行业协会、四川新视创伟超高清科技有限公司、成都理邦系统工程技术有限公司、山西高科华杰光电科技有限公司。本文件主要起草人：向健勇、全勇、赵英、刘秀娟、白建军、洪震、白莹杰、刘宇、屠孟龙、陈听、李农、闫康宁、彭飞、黄卫东、吴杜雄、陈赤、蔡广超、宋小民、杨益红、王俊雅、颉信忠。当前室内1.ED显示屏已经从定制化走向标准化，但显示行业的相关术语、部分指标的技术要求和测试方法并未统一，市场规范性也不够完善，其标准化工作已经受到了行业内以及国内外的普遍关注。针对以上问题，本文件的制定重点考虑了室内1.ED显示屏的相关特性和技术发展，将行业里的术语和定义进行了统一，并依照SJ/T11281和SJ/T11141对以显示文字、图像及视频信息的室内1.ED显示屏部分参数进行了调整，完善了相关测试方法，同时还新增了黑屏非均匀性、色品坐标、低亮度特性等技术要求，从而提高了室内1.ED显示屏的产品性能，促进了1.ED显示产业整体技术水平的提升，更好地满足了市场的需求。室内1.ED显示屏规范1范围本文件规定了室内1.ED显示屏（以下简称“显示屏”）的分类、要求、测试方法、检验规则及标志、包装、运输和贮存。本文件适用于显示图文及视频等信息的全彩大间距、中间距、小间距、微小间距、超小间距显示屏产品。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.3环境试验笫2部分：试验方法试验Cab:恒定湿热试验GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc:振动（正弦）GB/T4208外壳防护等级（IP代码）GB/T9254.1信息技术设备、多媒体设备和接收机电磁兼容第1部分：发射要求GBl7625.1电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流W16A）GB/T201472006CIE标准色度观测者SJ/T11141发光二极管（1.ED）显示屏通用规范SJ/T11281发光二极管（1.ED）显示屏测试方法SJ/T118901.ED显示屏节能设计要求CIE1931色彩空间（CoIOrSpace）3术语和定义SJ/T11141界定的以及下列术语和定义适用于本文件。3.1大间距显示屏largepixelpitchdisplays像素中心间距大于&00mm的显示屏。3.2中间距显示屏middlepixelpitchdi即IayS像素中心间距在小于或等于8.00mm且大于2.50mm范围内的显示屏。3.3小间距显示屏finepixelpitchdisplays像素中心间距在小于或等于2.5Omm且大于1.OOmm范围内的显示屏。3.4微小间距显示屏minipixelpitchdisplays像素中心间距在小于或等于1.OOmm且大于0.30mm范围内的显示屏。3.5超小间距显示屏micropixelpitchdisplays像素中心间距小于或等于0.30mm的显示屏。3.6固装显示屏fixeddisplays在使用时不再移动的显示屏。3.7非固装显示屏non-fixeddisplays在使用时可便捷地进行拆装和固定，以租赁模式使用的显示屏。3.8前维护显示屏frontmaintenancedisplays通常情况下，人员仅能在1.ED屏体正面进行维护操作的显示屏。3.9后维护显示屏rearmaintenancedisplays通常情况下，人员仅能在1.ED屏体背面进行维护操作的显示屏。3.10串扰CrOSStaIk选择像素显示的同时，非选像素也产生部分显示的现象。3.11线缺陷linedefect由一串像素失控点形成的行或列非正常显示现象。注：俗称“毛毛现象”O3.12亮度非均匀性IUminanCenon-uniformity显示屏各显示单元（显示模块/显示模组）某些区域的亮度非一致性。3.13黑屏非均匀性darkscreennon-uniformity显示屏在断电时（俗称黑屏），由于环境光的照射，各显示单元（显示模块/显示模组）某些区域的亮度非一致性。3.14错位dislocation显示屏水平方向的上下拼接偏差或垂直方向的左右拼接偏差。3.15视觉刷新频率visualrefreshratio1.ED显示屏显示信息每秒钟被显示的次数。4分类4.1 按照播放内容，显示屏可分为图文显示屏和视频显示屏。4.2 按照显示维度，显示屏可分为二维（2D）显示屏和三维（3D）显示屏（或称立体显示屏）。4.3 按照使用方式，显示屏可分为固装显示屏和非固装显示屏。4.4 按照安装方式，显示屏可分为前安装显示屏和后安装显示屏。4.5 按照维护方式，显示屏可分为前维护显示屏和后维护显示屏。4.6 按照像素中心间距，显示屏可分为大间距显示屏、中间距显示屏、小间距显示屏、微小间距显示屏和超小间距显示屏等。5要求5.1 外观5.1.1 显示屏构件应完整、装配牢固、结构稳定、边角过渡应圆滑，无飞边、无毛刺等缺陷。5.1.2 机壳及安装连接件应无明显变形、凹凸等缺陷。5.1.3 外壳，包括控制箱及连接件防护层色泽应均匀，基体无裸露划伤、裂痕等缺陷。5.2 安全要求显示屏的安全要求应符合SJ/T11141的规定。5.3 电磁兼容性5.3.1谐波电流发射限值应符合GB17625.1的规定。5.3.2除另有规定外，1个显示单元（显示模块/显示模组）的无线电骚扰限值不应高于GB/T9254中A级限值的规定。5.4 结构5.4.1 4.1显示屏像素中心间距的标称值应保留到小数点后三位数字。5.4.2 用于非固装显示屏的显示模组质量不应超过36kgm2o5.4.3 显示屏的拼装精度按6.5.2测试后，应符合表1的规定。表1拼装精度维护方式拼装精度指标大、中间距显示屏小间距显示屏微小间距显示屏超小间距显示屏前维护平整度等级P不应低于SJ/T11141中A级指标值的规定0.500Inm0.350nun0.035mm像素中心距相对偏差J、5%5%5%水平相对错位Cll5%5%5%垂直相对错位C。5%5%5%后维护平整度等级P不应低于SJ/T11141中A级指标值的规定0.350mm0.250mm0.025mm像素中心距相对偏差J、3%3%3%水平相对错位C,3%3%3%垂直相对错位C。3%3%3%5.5 外壳防护等级显示屏应根据分类标注外壳防护等级，外壳防护等级应符合6.6的要求。5.6 >mt5.6.1 最大亮度显示屏的最大亮度应满足使用环境的额定最大亮度值要求。5.6.2 视角显示屏的水平视角应不低于±60°,垂直视角应不低于±50°°5.6.3亮度非均匀性5.6.3.1显示屏不应有明显偏亮、偏喑缝隙。5.6.3.2显示屏的亮度非均匀性1.,按6.7.3测试后，应符合表2的规定。表2亮度非均匀性大、中间距显示屏小间距显示屏微小间距显示屏超小间距显示屏1.lWl0%1.18%1.5%1.n2%5.6.4 黑屏非均匀性显示屏的黑屏非均匀性1.按6.7.4测试后，应符合表3的规定。«3黑屏非均匀性大、中间距显示屏小间距显示屏微小间距显示屏超小间距显示屏1.20%1.llWI0%1.a8%1.g5%5.6.5 色品坐标5.6.5.1 三基色色品坐标显示屏的三基色色品坐标应在表4规定的坐标范围内，色品区域图见附录A。表4显示屏在ClE1931色度图上的色品区域顶点坐标颜色边界线交点色品坐标1234Xy7.yXyXy红色0.6600.3200.6800.3200.7350.2650.7210.259绿色0.0090.7200.3100.6840.3100.5620.2840.520蓝色0.1090.0870.1730.1600.2080.1250.1490.0255.6.5.2 白场色品坐标显示屏在使用环境的额定色温范围内标定色温点的白场色品坐标，对照GB/T201472006中表1的色品坐标值，允差应满足4xW0.010,gya.01().除另有规定外，以65
