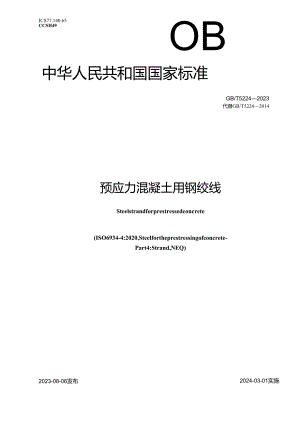

ICS77.140.65CCSH49OB中华人民共和国国家标准GB/T52242023代替GB/T52242014预应力混凝土用钢绞线Steelstrandforprestressedconcrete(ISO6934-4:2020,Steelfortheprestressingofconcrete-Part4:Strand,NEQ)2023-08-06发布2024-03-01实施国家市场监督管理总局国家标准化管理委员会发布目次前言111范围12规范性引用文件13术语和定义14分类、代号及标记24.1 分类与代号24.2 标记25订货内容26尺寸、横截面形状、重量及允许偏差37 技术要求77.1 制造77.2 力学性能77.3 表面质量117.4 钢绞线的伸直性127.5 疲劳性能、偏斜拉伸性能和应力腐蚀性能128 试验方法121.1 I表面检验121.2 外形尺寸检验121.3 1x7结构钢绞线的中心钢丝直径加大比的测量计算121.4 拉伸试验121.5 伸直性131.6 每米公称重量偏差的测量计算131.7 应力松弛性能试验131.8 疲劳试验131.9 偏斜拉伸试验141.10 应力腐蚀试验141.11 数值修约149 检验规则159.1 检验分类159.2 交货检验159.3 特征值检验1610 包装、标志及质量证明书1610.1 包装1610.2 标志1610.3 质量证明书16附录A（规范性）特征值检验规则17A.1试验组批17A.2每批取样和检验数量17A.3试验结果的评定17参考文献19-UU-A-刖R本文件按照GBT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T52242014（预应力混凝土用钢绞线，与GB/T52242014相比，除结构调整和编辑性改动外，主要技术变化如下：一一增加了螺旋肋钢绞线的定义（见3.3）;一一将IX31结构钢绞线的尺寸偏差要求更改为重量偏差要求（见6.3,2014年版的6.2）;一一增加了1X71结构钢绞线的规格，同时将钢绞线的尺寸偏差要求更改为重量偏差要求（见6. 5,2014年版的6.3）;一一增加了1X7H结构钢绞线的重量及允许偏差要求（见6.5）; 增加了对螺旋肋钢绞线捻向的规定（见7.1.4）; 更改了1X2、1X3、1X19结构钢绞线的捻距（见7.1.5,2014年版的7.1.3）; 删除了1X2、1X3、1X31结构钢绞线1720MPa以下强度级别（见2014年版的7.2.1、7.2.2）;一一删除了1X7结构钢绞线1720MPa及以下强度级别、1820MPa强度级别（见2014年版的7. 2.3）; 增加了1X7结构1960MPa强度级别的钢绞线规格（见7.2.3）;增加了1X7结构钢绞线2160MPa、2230MPa、2360MPa强度级别（见7.23）一删除了IX19结构钢绞线1720MPa和1810MPa强度级别（见2014年版的7.2.4）;一一删除了1X19结构钢绞线1770MPa强度级别中的部分钢绞线规格（见2014年版的7.2.4）; 增加了IX19结构钢绞线1960MPa强度级别（见7.2.4）;一增加了对弹性模量的补充规定（见7.2.5）; 增加了IX19结构钢绞线的外接圆的直径测量方法（见8.2.2、8.2.3）; 增加了TX7结构钢绞线的中心钢丝直径加大比的测量计算”方法（见8.3）; 增加了拉伸试验的“通用要求”（见8.4.1）;一一增加了伸直性的测量方法（见8.5）; 增加了“每米公称重量偏差的测量计算”方法（见8.6）; 增加了推算1000h松弛率的相关系数要求（见8.7.4）;增加了用于斜拉索的钢绞线的疲劳性能要求（见8.8.3）一一增加了2160MPa、2230MPa、2360MPa强度级别钢绞线的应力腐蚀性能要求（见8.10）;更改了组批规则中每批钢绞线的重量要求（见9.2.2,2014年版的9.1.2）;更改了复验与判定规则的要求（见9.2,4,2014年版的9.1.4）。本文件参考ISo6934-4:2020预应力混凝土用钢第4部分：钢绞线起草，一致性程度为非等效请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国钢铁工业协会提出。本文件由全国钢标准化技术委员会（SAC/TC183）归口。本文件起草单位：天津市新天钢中兴盛达有限公司、中冶建筑研究总院有限公司、江西新华新材料科技股份有限公司、宜化钢铁集团有限责任公司、江阴法尔胜钢铁制品有限公司、北京铁科首钢轨道技术股份有限公司、天津银龙预应力材料股份有限公司、柳州欧维姆机械股份有限公司、湖南湘钢金属材料科技有限公司、威海银兴预应力线材有限公司、安徽通利预应力科技有限公司、中国铁道科学研究院集团有限公司铁道建筑研究所、中交（北京）交通产品认证中心有限公司、天津市春鹏预应力钢绞线有限公司、辛集市澳森钢铁集团有限公司、贵州钢绳股份有限公司、江苏帅龙集团有限公司、天津市宇恒预应力钢绞线制造有限公司、天津市瑞通预应力钢绞线有限公司、中研兆科（北京）技术有限公司、天津达陆钢绞线有限公司、天津腾海科技发展有限公司、天津隆恒预应力钢绞线有限公司、天津德嘉预应力钢绞线有限公司、重庆市春11预应力钢绞线有限公司、青岛瑞松钢缆有限公司、中冶检测认证有限公司、冶金工业信息标准研究院。本文件主要起草人：潘捷、李宝军、张莹、任翠英、王莉、冷明鉴、李晓滨、廖劲锋、贾建平、薛文虎、赵海凤、谢志安、同云友、张诚兵、郝奇、杨桂瑜、苏永华、李井彪、毛爱菊、苏晓峰、张青、杨帅、李敬英、李斌”、吴转琴、张风华、董克海、张月生、边壮志、王敏太、王玲君、刘冬、何玉明、耿兴广、王海宾、陶建春、闫祟健、蒋业东、李斌”、吕豫衡、李勇、华蝌：、边壮伟、吴丽、梁叶、畅广吴、刘立军、林萌、陈延暮、苏顿瑶、王勇。本文件于1985年首次发布，1995年第一次修订，2003年第二次修订，2014年第三次修订，本次为第四次修订。1）李斌：天津市瑞通预应力钢绞线有限公司。2）李斌；湖南湘钢金属材料科技有限公司。IN预应力混凝土用钢绞线1范围本文件规定了预应力混凝土用钢绞线的分类、代号及标记、订货内容、尺寸、横截面形状、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。本文件适用于由冷拉光圆钢丝、刻痕钢丝及螺旋肋钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称“钢绞线”）。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5223预应力混凝土用钢丝GB/T21839预应力混凝土用钢材试验方法YB/T081冶金技术标准的数值修约与检测数值的判定3术语和定义下列术语和定义适用于本文件。3. 1标准型钢绞线standardstrand由冷拉光圆钢丝捻制成的钢绞线。3.2刻痕钢绞线indentedstrand由含有刻痕钢丝捻制成的钢绞线。3.3螺旋肋钢绞线helicalribstrand由含有螺旋肋钢丝捻制成的钢绞线。3.4模拔型钢绞线compactstrand捻制后再经冷拔成的钢绞线。3.5公称直径nominaldiameter钢绞线外接圆直径的名义尺寸。3.6稳定化处理stabilizingtreatment为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。4分类、代号及标记4.1 分类与代号钢绞线通用结构分为以下9类，结构代号为:a)用两根冷拉光圆钢丝捻制成的标准型钢绞线1X2b)用三根冷拉光圆钢丝捻制成的标准型钢绞线1X3c)用二根含有刻痕钢丝捻制成的刻痕钢绞线1X31d)用七根冷拉光圆钢丝捻制成的标准型钢绞线1×7e)用六根含有刻痕钢丝和一根冷拉光圆中心钢丝捻制成的刻痕钢绞线1X710用六根含有螺旋肋钢丝和一根冷拉光圆中心钢丝捻制成的螺旋肋钢绞线1×7Hg)用七根冷拉光圆钢丝拾制后再经冷拔成的模拔型钢绞线(1×7)Ch)用十九根冷拉光圆钢丝捻制成的1+9+9西鲁式钢绞线1×19Si)用十九根冷拉光圆钢丝捻制成的1+6+6/6瓦林吞式钢绞线1×19W4.2 标记按本文件交货的产品标记应包含下列内容：a）预应力钢绞线；b）结构代号；c）公称直径：d）强度级别；e）本文件编号。示例1:公称直径为15.20mm,抗拉强度为I860MPa的用七根冷拉光圆钢丝捻制成的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T5224-2023示例2:公称直径为8.70mm,抗拉强度为I860MPa的用三根含有刻痕钢丝捻制成的刻痕钢绞线标记为：预应力钢绞线1X31-8.7O-186OGBT52242023示例3:公称直径为21.60mm,抗拉强度为1770MPa的用六根含有螺旋肋钢丝和一根冷拉光圆中心钢丝捻制成的螺旋肋钢绞线标记为：预应力钢绞线1X7H-21.60-1770-GB/T52242023示例4:公称直径为12,7Omm,抗拉强度为I860MPa的用七根冷拉光圆钢丝抢制后再经冷拔成的模拔型钢绞线标记为：预应力钢绞线（1X7）CT2.70-18603B/T52242023示例5:公称直径为21.8mm,抗拉强度为I860MPa的用十九根冷拉光圆钢丝拾制成的西鲁式钢绞线标记为：预应力钢绞线IX19S-21.8T860YB/T522420235订货内容订货内容包括但不限于以下内容：a）本文件编号；b） 产品名称；c） 强度级别；cl）结构代号：e）钢绞线尺寸、长度（或卷径）及垂量（或数量、或卷垂）；f）用途。6尺寸、横«1面形状、通及允许偏差6.1 1X2结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论重量见表1.横截面形状示意图见图Io图11X2结构钢绞线横截面形状示意图表11X2结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论重量钢绞线结构公称直径钢绞线直径允许偏差mm钢绞线公称横截面积S4mm2每米理论重量g/m钢绞线直径D411un钢丝直径d/mm1X25.002.50+0.15-0.059.8277.15.802.9013.21048.004.00+0.250.1025.119710.005.0039.330912.006.0056.54446.2 1X3结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论重量见表2,横截面形状示意图见图2。图21X3结构钢绞线横截面形状示意图*21X3结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论值钢绞线结构公称直径钢绞线测量尺寸mm测量尺寸A允许偏差IIm钢绞线公称横截面积S2mm2每米理论重量g/m钢绞
