超高层泵送混凝土施工方案.docx

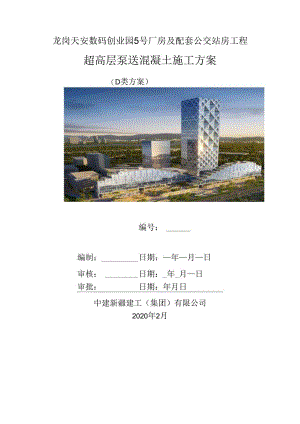

龙岗天安数码创业园5号厂房及配套公交站房工程超高层泵送混凝土施工方案（D类方案）编号：编制：日期：年月日审核：日期：_年_月日审批：日期：年月日中建新疆建工（集团）有限公司2020年2月目录第一章编制依据1第二章工程概况32.1 工程建设概况表32.2 超高层混凝土泵送技术概况32.3 现场平面布置情况42.4 工程施工条件4第三章施工流水段划分及工程重难点分析63.1施工流水段划分63.2施工重难点分析及应对措施概述6第四章施工进度计划概述8第五章施工准备95.1 施工前准备95.2 技术准备95.3 机具准备95.4 劳动力准备105.5 混凝土配合比设计10第六章施工方法136.1 设备选型136.1.1 超高压混凝土输送泵136.1.2 混凝土输送管选择156.2 泵机定位及布管工艺166.2.1 泵机、管道布置原则166.2.2 地面首层超高压泵及管道布置166.2.3 垂直输送管道的安装和固定166.2.4 水平管道的安装和固定166.2.5 管道安装固定件186.2.6 泵管的定位196.2.7 布料机设置196.3 泵管清洗206.3.1 清洗泵管污水的处理措施206.3.2 主要施工办法216.3.3 泵管清洗安全控制措施26第七章高强混凝土施工过程控制286.4 安全、质量保证措施及应急预案308.1 安全保证措施308.1.1 组织保障措施308.1.2 安全标化要求308.2 质量保证措施318.2.1 混凝土工程质量保证措施318.3 可能导致混凝土浇筑中断的应急措施328.3.1 机械方面328.3.2 堵管应急处理办法338.3.3 混凝土供应问题的应急处理办法338.4 绿色文明施工358.5 应急救援预案3610.1 事故类型和危害程度分析3610.2 组织机构及职责分工3610.3 应急救援工作程序3710.4 救援方法39第一章编制依据序号类别文件名称编号1国家行业规范建筑工程施工质量验收统一标准GB50300-20132混凝土结构工程施工质量验收规范GB50204-20153混凝土质量控制标准GB50164-20114混凝土结构试验方法标准GB50152-925混凝土强度检验评定标准GB50107-20106混凝土结构工程施工规范GB50204-20157混凝土结构工程施工规范GB50666-20118混凝土外加剂应用技术规范GB50119-20139混凝土结构设计规范GB50010-201110行业标准高层建筑混凝土结构技术规程JGJ3-201011混凝土泵送施工技术规程JGJ/T10-201112普通混凝土配合比设计技术规程JGJ55-201113建筑机械使用安全技术规程JGJ33-201214施工现场临时用电安全技术规范JGJ46-200515建筑施工高处作业安全技术规范JGJ80-201616地方标准深圳市建设工程现场文明施工管理办法深建施(2020)326号17深圳市建设项目用水节水管理办法深建施(2020)326号18深圳市建设工程现场文明施工检查评定标准深圳市人民政府令第183号19深圳经济特区建设工程施工安全条例深圳市人大常委会第60号20其他龙岗天安数码城项目爬模安装使用说明书/21龙岗天安数码城项目爬模图纸/22核心筒液压自爬模施工方案/23HGY18混凝土布料机操作保养手册/24Z1.J5140THBJE-9024R车载泵主体操作保养手册/25本工程施工组织设计/26龙岗天安数码城项目5号厂房及配套公交站房结构图/第二章工程概况2.1 工程建设概况表表2.1-1工程建设概况表工程名称龙岗天安数码创业园5号厂房及配套公交站房工程性质民用建筑工程（科研办公）建设规模62545.29万元工程地址龙岗区腾飞路与龙平西路交汇处总占地面积1.58万Itf总建筑面积I1.45万行建设单位深圳市龙岗天安数码新城有限公司设计单位奥意建筑工程设计有限公司勘察单位深圳地质建设工程有限公司监理单位深圳市竣迪建设监理有限公司总承包单位中建新疆建工（集团）有限公司泵管租赁单位深圳市裕存机械租赁有限公司2.2 超高层混凝土泵送技术概况超高层建筑的混凝土施工，随着泵送高度的增加，输送压力也不断提高。本工程地上42层、最高达200.57m,129.39m以下使用C60高强度混凝土,这种高强度混凝土的超高压泵送容易产生泄漏导致混凝土离析、堵管等诸多问题，一直是混凝土施工的一大难题。为此，必须使设备具备高可靠性和超强的泵送能力，解决超高压混凝土的密封、超高压管道、超高压混凝土泵送施工工艺及管内剩余混凝土的水洗等技术问题。本工程主体地上结构构件混凝土强度等级强度如下表。*2.2-1主楼地上结构构件混凝土强度等级楼层部位剪力墙（交叉网格）於强度等级楼面梁板（核心筒）硅强度等级1C60(Q390)C351层（夹层）C60(Q390)C352-12C60(Q390)C40(C30)13-28C60(Q390)C3029-31C55(Q390)C3032-37C50(Q390)C30楼层部位剪力墙（交叉网格）球强度等级楼面梁板（核心简）於强度等级38-42C40(Q390)C30屋面C40(Q390)C30/C30P12设备夹层C40(Q390)C30停机坪C40(Q390)C302.3现场平面布置情况龙岗天安数码城位于深圳市龙岗区龙平西路与腾飞路交汇处，现场设置2台M600F动臂塔吊，分别位于西北角、东南角，地泵设置在西侧道路，混凝土浇筑作业主干道为西侧道路，见下图图2.37现场泵管布图2.4工程施工条件5号厂房混凝土标号多，有C30、C35、C40、C50、C55、C60,6种标号，浇筑混凝土前必须认真看图纸，并核对混凝土的标号。5号厂房地上42层、最高达200.57m,地上1层-28层使用的高强混凝土C60,C60混凝土最大泵送高度129.39m,浇筑方量13803.33113o所以对C60混凝土的性能和配合比要求高。见下表。«2.4-1C60高性能混凝土工作性能要求C60高性能混凝土入泵坍落度（mm）200±20入泵扩展度（mm）650+50坍落度简倒置时间（三）29初凝时间6h终凝时间10hWU*M=340mnnca图3.1-1施工区段流水段划分布置图第三章施工流水段划分及工程重难点分析3.1 施工流水段划分5号厂房结构施工区段划分施工划分：1#、2#泵管用于核心筒的剪力墙，梁、柱、四角钢柱的混凝土浇筑；3#泵管用与核心筒十字板，外框钢筋桁架板混凝土浇筑。泵管划分：15Om以下采用高压泵管，150m-200.57m采用普通泵管。3.2 施工重难点分析及应对措施概述表3.2-1施工重难点分析对策表序号重点和难点具体分析应对措施1堵管、爆管问题泵送高度越高，管道承受的压力越大，管道壁厚不均衡过薄都有可能爆管；泵送过程中介质与管道之间的摩擦阻力、硅粘聚性、缓冲湾、缓冲管、自重、混凝土的工作性能等因素会导致堵管。选用特制超高压输送管与普通泵管组合形式，满足泵送压力需求。2超高层混凝土密封性管道之间连接处不严密会造成溢浆、压力降。管道之间采用法兰盘连接，中部用O型密封圈承接，前后盘用螺栓锁死3超高压管道问题超高压管道的布置、固定问题结合工程实际情况，采用预埋件焊接支座用管夹附墙固定，管道布置考虑不同工作面泵送范围可覆盖、可协调配合性4超高压混凝土泵送施工工艺泵送工艺的选择和优化决定了施工过程的可把控性结合工程实际情况优化泵送工艺流程，过程严格把控执行5超高压混凝土泵选型泵机的选型决定了可泵送能力，考虑经济及符合生产要求的前提下需选用与本工程匹配的泵型5号厂房塔楼超高混凝土浇筑选用中联重科Z1.J5140THBJE-9024R型车载泵，其性能满足本工程的超高泵送需求6如何处理管道胫渣管道舲渣处理是保障后续正常泵送的基本要求，需指定可行的洗管措施运用超高压水洗技术7节能、环保、降噪绿色施工本工程周边有居民居住，如何避免扰民情况的发生是施工的重点。制定防噪措施，合理安排作业时间，尽量避开夜间施工。第四章施工进度计划概述表4T是施工进度计划表序号分部名称计划开始时间计划完成时间1核心筒结构施工2020.1.182021.4.192外框钢结构施工2020.1.12021.7.223钢梁、桁架板施工2020.4.192021.5.84水平板施工2020.5.162021.10.30第五章施工准备5.1施工前准备1、混凝土施工前，由项目部责任工程师负责向混凝土厂家提供浇筑部位、混凝土强度等级、坍落度等技术要求。混凝土发送前，必须与搅拌站进行书面和电话的两次确认，以保证混凝土供应性能与现场需求相符。混凝土出场时必须带有混凝土开盘鉴定、配合比单、原材试验单等文件。同时要求混凝土厂家在提供混凝土时应保证原料的稳定性,不得改变水泥和外加剂的品种及厂家。2、混凝土浇筑部位的钢筋、模板工程施工完毕，经检查符合设计要求，通过监理、业主验收。3、混凝土泵调试能正常运转，浇筑混凝土用的架子支搭完毕，并经检验合格。4、已进行全面施工技术交底，混凝土浇筑申请书已被批准。5、夜间施工配备好足够的夜间照明设备。6、现场运输道路畅通，满足浇筑施工的要求。7、施工现场设统一的指挥和调度，泵送混凝土时，规定联络信号和配备通讯工具。5.2 技术准备1、施工技术人员熟悉图纸，了解设计意图，并对现场的施工工人进行相应的技术交底和安全交底，交底重点在混凝土浇筑流向、浇筑方法、浇筑重点等。2、现场配有试验人员，对进场的商品混凝土坍落度、和易性进行检验，不符合工程要求的混凝土严禁用于工程中。3、准备好混凝土强度试验用试模，浇筑过程中按照规范要求留置混凝土试块。5.3 机具准备表5.3T施工机具配备表序号设备名称型号单位数量备注1动臂吊M600F台2作业半径52.5米2车载泵Z1.J5140THBJE-9024R台122Mpa3混凝土振动棒50只72.2kw4混凝土抹光机900mm台2/5液压布料机HG19G-3R台2作业半径18.6米5.4劳动力准备表5.4-1劳动力配备
