GB_T43553.1-2023智能工厂数字化交付第1部分：通用要求.docx

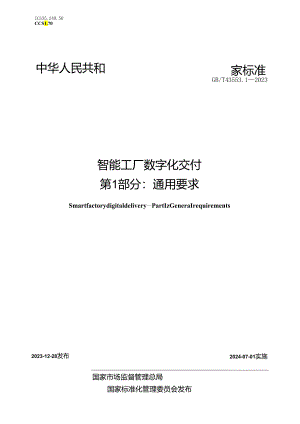

ICS35.240.50CCS1.70中华人民共和家标准GB/T43553.12023智能工厂数字化交付第1部分：通用要求Smartfactorydigitaldelivery一PartIzGeneraIrequirements2024-07-01实施2023-12-28发布国家市场监督管理总局国家标准化管理委员会发布目次前言I引言II1范围12规范性引用文件13术语和定义14缩略语25交付框架26交付管理31.1 概述31.2 策划31.3 实施41.4 检查41.5 改进57 交付内容57.1 基本要求57.2 模型57.3 数据67.4 文档68 交付形式78.1 基本要求78.2 模式78.3 交付平台79 交付安全79.1 基本要求79.2 安全要求7附录A（资料性）典型工厂分解结构及与工厂对象的关联关系9参考文献10本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T43553智能工厂数字化交付的第1部分。GB/T43553已经发布了以下部分：第1部分：通用要求。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出并归口。本文件起草单位：机械工业第六设计研究院有限公司、国机工业互联网研究院（河南）有限公司、中国电子技术标准化研究院、国机集团科学技术研究院有限公司、国机智能科技有限公司、河南工程学院、中机国际工程设计研究院有限责任公司、中国纺织机械协会、建筑材料工业信息中心、沈阳富创精密设备股份有限公司、南京中远海运船舶设备配件有限公司、北京航空航天大学、清华大学、上海工业自动化仪表研究院有限公司、机械工业仪器仪表综合技术经济研究所、中国信息通信研究院、内蒙古自治区工业节能监察保障中心、中船重工信息科技有限公司、国机智能技术研究院有限公司、陕煤集团榆林化学有限责任公司、沈阳新松机器人自动化股份有限公司、二重（德阳）重型装备有限公司、浙江中烟工业有限责任公司宁波卷烟厂、河南中烟工业有限责任公司许昌卷烟厂、广西中烟工业有限责任公司柳州卷烟厂、新乡航空工业（集团）有限公司、北京计算机技术及应用研究所、南京维拓科技股份有限公司、航天晨光股份有限公司、福建火炬电子科技股份有限公司、哈尔滨博实自动化股份有限公司、东风康明斯发动机有限公司。本文件主要起草人：朱恺真、马茂源、焦国涛、关俊涛、贾仕齐、刘莹、游冰、徐斌、陈磊、刘丽莎、文噜、酒小涛、马盈政、贺提胜、苗发祥、李函、韩丽、江慧丰、纪学成、刘杰、王林春、郑广文、鲁宏、付大凡、戴麒、侯曦、江源、陶飞、晏然、江涛、王晨、王英、牛鹏飞、李海花、李嘉、史超、高云鹏、宋世杰、武东升、张锋、吕尚武、郑建能、张继东、赵志建、黎勇、钱杰、关淑红、誉东明、尹国峰、王涛、栗强、冯瑶、杨松贵、胡毅、严栩森、张美贵、董云飞、黄士杰。智能工厂建成后的数字化交付内容繁琐、数据量大，面临标准缺失、指导不足的问题，各利益相关方对智能工厂建设过程的交付管理机制不甚明确。GB/T43553将填补智能工厂数字化交付标准空白，使利益相关方有效、规范、安全地实施智能工厂交付。GB/T43553拟由以下3个部分构成：一第1部分：通用要求。目的在于规范智能工厂的数字化交付原则，提升智能工厂交付方的供给能力和专业化水平。第2部分：设计交付。目的在于对设计交付阶段的内容和流程组成提出明确的要求和规则。第3部分：竣工交付。目的在于对竣工交付阶段的内容和流程组成提出明确的要求和规则Il智能工厂数字化交付第1部分：通用要求1范圉本文件规定了智能工厂数字化交付的交付框架、交付管理、交付内容、交付形式和交付安全。本文件适用于指导智能工厂建设项目中工厂设计、建造、试生产、竣工验收阶段的数字化交付，不适用于指导工厂生产运行阶段和企业管理信息系统的数字化交付。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18894电子文件归档与电子档案管理规范GB/T22239信息安全技术信息系统安全等级保护基本要求GB/T22240信息安全技术网络安全等级保护定级指南GB/T25068.2信息技术安全技术网络安全第2部分：网络安全设计和实现指南3术语和定义下列术语和定义适用于本文件。3.1智能工厂smartfactory在数字化工厂的基础上，利用物联网技术和监控技术加强信息管理和服务，提高生产过程可控性、减少生产线人工干预，以及合理计划排程。同时集智能手段和智能系统等新兴技术于一体，构建高效、节能、绿色、环保、舒适的人性化工厂。来源：GB/T381292019,3.1.13.2数字化digital应用信息技术，将工厂设计、采购、施工、调试等阶段产生的信息，转变为计算机中可识别、可存储、可计算的数据，建立数据组织模型，并运用计算机进行处理、分析和应用的过程。3.3智能工数字化交付SnHrtfactorydigitaldelivery通过信息技术，根据合同，将智能工厂设计、建造过程中及竣工后各类信息转变为可以量化的数据，并建立适当的数据组织模型，以信息系统软件工具可读的数字化方式交付给相关方。3.4交付方deliver负责最终移交智能工厂数字化交付信息的责任主体。3.5接收方receiver最终接收智能工厂数字化交付信息的责任主体。注：接收方是建设单位或建设单位指定的责任主体。4缩略语下列缩略语适用于本文件。AVI:音频视频交错格式(AUdioVideoInterleaved)DBFidBASE数据库管理系统文件格式(dBASEFile)DXF:图形交换文件(DraWingeXchangeFile)EMF:增强元文件(EnhanCedMetaFile)EM1.:电子邮件软件格式(E-mail)EPS:带有预视图象的PS格式(EnCaPSUIatedPostScript)FBXiAutodeskFiImbOX支持的模型格式(FiImbOX)F1.V:流媒体格式(F1.aShVideo)HTM1.:超文本标记语言(HyPerTextMarkup1.anguage)IFC:工业基础类标准(IndUStryFoundationClasses)IGS:初始图形交换规范(InitialGraphicsExchangeSpecification)JPG:联合图像专家组格式(JointPhOtograPhiCExpertsGroup)MP3:动态图像专家压缩标准音频层面3(MOVingPictureExpertsGroupAudio1.ayerIII)MP4:动态图像专家组4(MotionPictureExpertsGroup4)MPG:动态图像专家组(MOVingPicturesExpertsGroup)RVM:AVEVAReVieW支持的模型格式(reviewmodel)STEP:产品模型数据交换标准(STandardfortheExchangeofProductModelData)SVG:可缩放矢量图形(SCalableVectorGraphics)SWRFlash文件格式(ShoCkWaveFlash)TlF:标签图像文件格式(TagImageFileFormat)WAV:声音波形文件格式(WaVeFOrm)WMF:图元文件(WindOWSMetaFile)X1.S:电子数据表格格式(EXCeIspreadsheet)XM1.:可扩展置标语言(extensibleMarkup1.anguage)5交付框架智能工厂数字化交付包括交付依据、交付管理、交付内容、交付形式、交付安全和成果交付，如图1所示。成果交付图1智能工厂数字化交付框架交付依据：智能工厂数字化交付依据是合同双方约定的验收依据文件和相关法律、法规、技术标准。项目建设过程中，如需进行变更时，根据相关法律和双方约定变更合同，交付内容也应进行相关的变更。交付管理：交付方通过对交付的策划、实施、检查和改进以满足合同交付要求。交付内容：交付方根据交付依据要求，向接收方提供的智能工厂对象的模型、数据和文档。交付形式：交付方根据交付依据要求，通过交付平台向接收方提供服务。交付安全：交付方根据交付依据要求，在交付过程中保证交付的模型、文档和数据安全。成果交付：接收方根据交付依据要求，对检查合格的交付内容进行成果移交、成果存储，并形成验收报告。6交付管理6.1 3智能工厂数字化交付管理内容包含交付策划、交付实施、交付检查和交付改进。交付双方通过交付管理确保交付质量得到有效控制，满足交付合同要求。6.2 OJ接收方和交付方在项目前期共同制定交付策划方案，应确定以下内容：a）接收方和交付方的组织机构、工作范围和职责；b）信息交付遵循的法律法规；c）交付的内容和范围；d）交付的进度计划；e）交付的工作流程；D交付内容的格式、存储方式和交付形式等；g）交付内容的安全要求；h）交付内容的验收标准；i）交付质量管理方案。交付策划方案应获得接收方批准后方可实施。6.3 娜交付方依照交付策划向接收方提供智能工厂数字化交付内容，完成交付合同规定内容。实施过程中交付方应：a）按照交付策划的要求实施；b）与接收方建立交付组织机构，明确工作范围和职责；c）对关键交付信息进行记录，实现交付过程全程可追溯；注：关键交付信息包括内容、过程、状态和时间。d）保证关键交付信息及时传递到接收方相关人员；e）确保人员、操作、数据和工具符合交付安全要求；0按照交付进度计划，在时间期限内交付相关模型、数据和文档；g）交付过程中保证交付内容质量符合交付策划方案规定的验收标准。6.4 检查6.4.1一般要求6.4.1.1交付检查过程中交付方应：a）依据交付策划对交付实施进行检查；b）对接收方提出的修改意见，及时调整，满足交付质量要求；c）保证数字化交付成果中的模型、数据、文档满足完整性、抽样测试准确性、可追溯性、时效性、致性等要求。6.4 .1.2交付检查过程中接收方应：a）据交付策划方案对交付实施情况进行检查；b）对交付内容进行成果验收和质量审核，满足交付内容要求、安全要求、质量要求；c）制定数字化交付成果的质量管理制度，包括建立自查互检制度，检查员检查制度，抽检制度，复检管理制度；d）对智能工厂的设计、设备采购、建造、调试全过程产生的数据进行质量控制。6.4.2 模型检查交付方和接收方应对模型进行完整性和一致性检查，并应满足以下要求：a）模型对象完整，无缺失，分类正确，对象编号满足规定；b）交付的模型符合交付策划方案中约定的交付范围和内容深度的要求；c）交付的模型信息与其他交付的数据、文档的信息相配套；d）交付的模型能在交付平台上正确地读取和显示；e）交付的模型不包含临时信息、测试信息以及交付无关的信息。6.4.3 数据检查交付方和接收方应对项目基本信息、专业系统信息和模型属性信息的数据进行准确性、完整性和一致性检查，其中：a）项目基本信息包括项目基本情况、主要需求特征、主要技术经济指标和立项许可信息；b）
