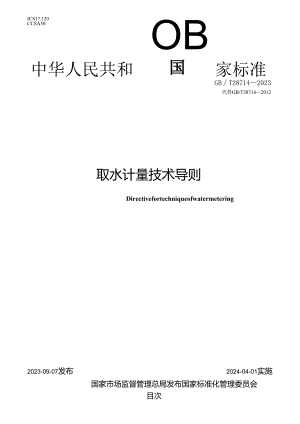

ICS17.120CCSA50OB中华人民共和家标准GBT287142023代替GB/T287142012取水计量技术导则Directivefortechniqueofwatermetering2023-09-07发布2024-04-01实施国家市场监督管理总局发布国家标准化管理委员会目次前言I引言111范围12规范性引用文件13术语和定义14基本要求15计量范围26计量方式选择36.1 管道取水计量36.2 明渠取水计量46.3 折算水量47计量设施（器具）选型58 安装调试与验收68.1 安装调试68.2 试运行68.3 验收69 管理要求79.1 计量制度79.2 档案管理79.3 计量器具检定校准79.4 计量数据8附录A（资料性）计量设施（器具）台账及相关记录表样9参考文献11-XX.刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T287142012取水计量技术导则，与GB/T287142012相比，除结构调整和编辑性修改外，主要技术内容变化如下：a）删除了“气介式超声波水位计”“水介式超声波水位计”“电磁波干扰”“夹装式传感器”“插入式传感器”“管道式传感器”和“仿真电磁流量计传感器”等术语，增加了“取水计量”和“折算水量”术语（见第3章，2012年版的第3章）；b）增加了取水计量范围的相关要求（见第5章）；c）增加了取水计量设施（器具）选型的相关要求（见第7章）；d）增加了安装调试与验收要求（见第8章）；e）更改“成果汇总”为“管理要求”，并增加了“计量制度”“档案管理”“计量器具检定校准”和“计量数据”等内容（见第9章，2012年版的第7章）；f）增加了取水计量设施（器具）台账及相关记录的表样（见附录A）o请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国水利部提出并归口。本文件起草单位：河海大学、浙江省水利河口研究院（浙江省海洋规划设计研究院）、中国计量科学研究院、水利部南京水利水文自动化研究所。本文件主要起草人：唐洪武、毕守海、陈红、王杏会、史占红、袁赛瑜、胡鹤鸣。本文件及其所代替文件的历次版本发布情况为：2012年首次发布为GB/T287142012;本次为第一次修订。加强取水管理是实施水资源消耗总量和消耗强度管控、强化水资源刚性约束的重要内容。取水计量是水资源管理的重要内容和手段，是落实取水许可、水资源费税征收、用水统计调查等管理制度，行使水资源管理权的重要基础和主要依据。本文件在GB/T287142012计量方法相关内容的基础上，增加了对计量设施（器具）选型、安装调试、验收，以及对计量档案、器具检定校准和数据管理等方面的要求，以适应水资源管理和取水计量监管需要。取水计量技术导则本文件规定了取水计量范围、计量方式选择、计量设施（器具）选型、安装调试与验收，以及计量管理等方面的基本要求。本文件适用于取用地表水、地下水或其他非常规水源的单位或个人的取水计量行为，以及对取水计量的监管。2规范性引用文件本文件。GB/T11822GB/T24789GB/T50095GB/T50138下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于科学技术档案案卷构成的一般要求用水单位水计量器具配备和管理通则水文基本术语和符号标准水位观测标准GB50179河流流量测验规范S1.365水资源水量监测技术导则SIT426水量计量设备基本技术条件S1T427水资源监测数据传输规约S1.537水工建筑物与堰槽测流规范JJF1001通用计量术语及定义3术语和定义GB/T50095>JJF1001界定的以及下列术语和定义适用于本文件。3.1取水计量watermetering按照相关法律法规和技术标准安装测流设备并获得准确可靠的取水量的活动。3.2折算水量nvertedwatervolume根据用电量等参量及运行数据计算得到的水量。4基本要求4.1 取水单位或者个人应按照取水水源、取水用途、取水规模等分类、分级计量，配备相应的取水计量设施（器具），满足取水用途管制、取水计划管理、水资源费（税）征收、节水管理、用水统计调查等工作要求。4.2 新建、扩建、改建项目取水计量设施（器具）配备与管理应贯穿项目规划、设计、施工和生产运行全过程。项目设计方案或水资源论证报告书（表）应包括取水计量设计内容，并符合相关规定，满足取水计量设施（器具）安装、使用和运行维护等要求。项目设计方案或水资源论证报告书（表）主要包括：a）水源基木情况、取水口位置；b）计量位置及示意图、计量要素；c）计量设施（器具）选型配备、安装方案；d）计量设施（器具）保护措施；e）监测计量与数据传输频次；I）计量设施运行维护管理；g）计量设施（器具）现场校准北测条件；h）质量控制、检定/加唯周期及方法等1） 计量管理体系及其相关文件。4.3 取水计量位置选取、社量方式、数据采集与质量控制，以及数据传输或上报等，应符合有关标准要求。4.4 取水计设施（器具）配备率和用水单位内部计量设施（器具）配备应符台GB/724789的规定，满足用水、节水管理要求。4.5 取水位字配备具有在线监测功的，实时求不后在班打、数据传输、现场校准条作等功能的智能计量器具对水量达到现提以工的按罪规房配答安限取求在线于最设施并将取水计量数据实时传输到有理权限的后该工子部门感级管通的的取用各4.6 对一那水口已安装区不取不计量评陶，宜综分上准确庭化检能力等因卷经有关计量技术机构对计量设距进行检定或教准反，确定长个设施作为计用水量的依据，数据由取水单位置者个人和水行政主管部门账享互认。4.7 取水单位应建立计量管理体系通症相应的文对其取不正证效地的合规性，真实性、准确性和完整性负责。4. 8水行践主管部门通过取用水它现平有接收取人的位取水在线计量数据，取水单位取水在线计量数据传输应符各取用水管理数据按收标准或管理要求规定。5计量范围4.1 应分别计量地表水、地下水李南规水取水，以及再生水、海化海水、矿就水等非常规水取水。5. 2应单独计量从其他取水甲位或者个人的取水。5.1 应分别计量执行不同水资源费（税标推的取水5.2 各类取水项目计量范围和计量位置应符合表1的要求。表1计范围和计位项目类型计量范围计量位置蓄水（闸、坝）下泄水量、供水量闸门、供水口、溢洪道引调水取水量、分水量供水量、控制断面下泄水量总取水口、分水口门、控制断面、节制闸、退水口门生态补水取水量、受水量总取水口、受水河湖（湿地）进水口灌区取水量、分水量供水量、退水量地表水取水口、地下水取水口，分区域（含分用途）供水口、退水口，分水断面、节制闸、独立井表1计范围和计位（续）项目类型计量范围城市公共供水（自来水）取水量、供水量取水口、供水口农村集中供水取水量、供水量取水口、供水口原水供水取水量、供水量总取水口、分供水口水力发电取水量、下泄水量闸（孔）门等取水口、引水压力钢管或尾水河段航运取水量船闸取水口自备水源工业、服务业、生活等取水册取水口火（核）电和其他电力生产用水取水量、退水量取水口、退水口农业、林业等分散性取水取水量取水口水源热泵等取水量、回灌水量取水口、退水口疏干排水硫干排水量、疏干水回收利用量、疏干排水退水量井下中央水仓出水口、矿坑水利用取水口、退水（外供）水量排水口（取水口）6计方式选择6.1 管道取水计量6.1.1 管道和明渠混合输水时，计量器具宜安装在管道段。6.1.2 管道取水宜综合考虑取水用途、流体特性、仪表性能、安装要求等条件，合理选用管道流量计量器具。6.1.3 按照计量设施安装方式分类，管道式取水可选用管段式管道流量计、插入式管道流量计、外夹式管道流量计和内贴式管道流量计等进行水量计量；按照计量设施原理分类，管道式取水可选用电磁流量计、超声波流量计、节流式流量计和机械水表等进行水量计量。6.1.4 长期在线的计量设施不宜选配外夹式超声波管道流量计。6.1. 5电磁流量计适用于管径小于3000mm的管道计量。6.1.6 机械水表适用于管径小于50Omm的管道计量，宜选用具有电子远传功能的水表。6.1.7 插人式声学流量计适用于管径大于30Omm的管道计量；外夹式声学流量计适用于管径大于100mm的管道计量。6.1.8节流式流量计包括孔板、文丘里和托巴管流量计，使用条件如下：a）孔板流量计可适用于50mm1（）（）（）mm管径，宜在管流雷诺数为5X1（8X10'的范围内使用，含有泥沙及其他漂浮物的水流不宜使用；b）文丘里管流量计可适用于50mm3000mm管径，宜在管流雷诺数为2X1052X10°的范围内使用；c）托巴管流量计不宜在含有泥沙、纤维物质和其他漂浮物的水流中使用。6.1.9 管道流量计应布设在直管段且不易发生淤积的断面，计量断面应处于满管流状态、无气泡。6.1.10 管道流量计安装位置前直管段长度宜大于管径的10倍，后直管段长度宜大于管径的5倍。6.2明渠取水计量6 .2.1明渠取水计量应根据渠道水流流速、断面形态和泥沙淤积等情况，宜选用流速面积法、水工建筑物法或堰槽法进行计量，配备超声波流量计、流量测速仪等计量器具。在不具备上述测流条件时，可配备水位计等计量器具，选用比降面积法或末端深度法进行计量。明渠取水计量方式的适用条件按照S1.365执行。7 .2.2选用流速面积法计量应符合下列要求。a）转子式流速仪测流断面选取、水位及流速测量要求按照GB50179执行。b）声学多普勒流速剖面仪（APCP）计量符合下列要求：1）根据渠宽、本梁、河床形出水犹流速、通解以及渠道淤积情况，选用水平式ADCP或垂直式ADCl进行测流：2 ）水平武ADCE根据渠（河）岸坡情况及通航条件选择安装方式；3 ）对影响解道的地段采用河岸向后开挖选择安装方式；4）星直ADCP适用于有较长漫滩或河床呈不规整形状的渠（河道断而，测流垂线的平均流进应能代表断面平均流速C）选用声学时差法口量符合列要求水流含沙量g或架道宽度大于于m四一压择顺换能器。）根据水位变幅选还距层或多层成遵配B）取层声道配管的之预能器选燕法并内702泌水时段所面平均水深的.3借和0.7倍处安装。d）雷达去和图像法可上适用工断面后定且表而流递与断面平均流速关系稳定的渠河）道。e）用DCP、声学国天法、，热法和陶源法，每4不地测，比用结是符合表2的整求。6.2.3选用水工建筑物法和报槽法计员应符否工少要求a）水量建筑教法和琅槽法测流按照SE57执行。b）水工是筑物生测流现场校准或比测得到泄流关系曲线，测流误差根擦现场电测结果确定。c）水位测角位置有设在水流平稳处，闸前水位测量位置与水工建筑物的距离根据闸前水面宽度确定，并大与最大水义时水面宽度的3倍
