GB_T 43913-2024 钢制异径短节.docx

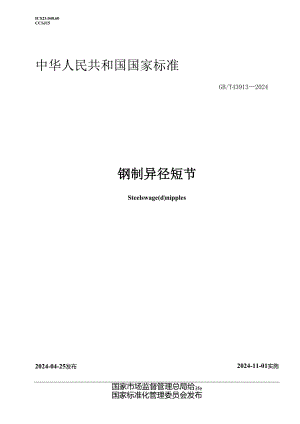

ICS23.040.60CCSJ15中华人民共和国国家标准GB/T439132024钢制异径短节Steelswage(d)nipples2024-04-25发布2024-11-01实施国家市场监督管理总局给3fe国家标准化管理委员会发布目次前言III1范围12规范性引用文件13术语和定义14品种与代号15接管尺寸26订货内容27形状、尺寸与公差28材料89设计与制造810 热处理911 检验与试验912标志913表面防护与包装1014产品质量合格证明书10附录A（规范性）设计验证试验11本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国管路附件标准化技术委员会(SACzTC237)归口。本文件起草单位：江阴市南方管件制造有限公司、中机生产力促进中心有限公司、中国石化工程建设有限公司、江苏海达管件集团有限公司、江阴金童石化装备有限公司、中石油华东设计院有限公司、中国天辰工程有限公司、无锡市新峰管业有限公司、扬州市管件厂有限公司、浙江久立特材科技股份有限公司、江苏福吉特管业有限公司、苏州宇力管业有限公司、河北沧海核装备科技股份有限公司、常州市武进电力管件有限公司、郑州万达重工股份有限公司、北京石油化工工程有限公司、合肥实华管件有限责任公司、江苏志得管业有限公司、河北恒通管件集团有限公司、河北汇中管道装备有限公司、上海飞挺管业制造有限公司。本文件主要起草人：郭顺显、冯峰、李锦喜、赵勇、刘洪福、刘建欣、姚明华、张秀杰、陆恒平、沈宇峰、李乃明、张新岳、孟庆云、臧志伟、张付李永健、徐云峰、辆宝、王亮、赵健涛、徐辉。钢制异径短节1范围本文件规定了DN6DN3(M)(NPS18NPS12)的钢制异径短节(以下简称“异径短节”)的品种与代号、接管尺寸、订货内容、形状、尺寸与公差、材料、设计与制造、热处理、检验与试验、标志、表面防护与包装以及产品质量合格证明书的要求。本文件适用于管道系统中的钢制异径短节。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T12459钢制对焊管件类型与参数GB/T1271660°密封管螺纹GB/T13401钢制对焊管件技术规范GB/T14383锻制承插焊和螺纹管件GB/T18253-2018钢及钢产品检验文件的类型GB/T28708管道工程用无缝及焊接钢管尺寸选用规定NB/T47013.4承压设备无损检测第4部分：磁粉检测NB/T47013.5承压设备无损检测第5部分：渗透检测3术语和定义本文件没有需要界定的术语和定义。4品种与代号异径短节包括同心和偏心两种结构；按不同端部连接形式区分的品种与代号见表1。表1异径短节的品种与代号同心偏心品种代号品种代号同心异径短节两端坡门CSNIP-BBe偏心异径短节两端坡口ESNIp-BBE同心异径短节两端平口CSNIP-PBe偏心异径短节两端平口ESNIP-PBe同心异径短节两端螺纹CSNIp-TBE偏心异径短节两端螺纹ESNIp-TBE同心异径短节大端坡口X小端平口Csnip-Blexpse偏心异径短节大端坡口X小端平口Esnip-Blexpse表1异径短节的品种与代号（续）同心偏心品种代号品种代号同心异径短节大端坡口X小端螺纹Csnip-Blextse偏心异径短节大端坡口X小端螺纹Esnip-Blextse同心异径短节大端平口X小端坡口Csnip-Plexbse偏心异径短节大端平口X小端坡口Esnip-Plexbse同心异径短节大端平口X小端螺纹Csnip-Plextse偏心异径短节大端平口X小端螺纹Esnip-Plextse同心异径短节大端螺纹X小端坡口Csnip-Tlexbse偏心异径短节大端螺纹X小端坡口Esnip-Tlexbse同心异径短节大端螺纹X小端平口Csnip-Tlexpse偏心异径短节大端螺纹X小端平口Esnip-Tlexpse注8端部螺纹为外螺纹。5接管尺寸除表2规定外，与异径短节连接的端部外径和壁厚应符合GB/T28708中系列I的相关规定。表2DN6DNIo的SChl60和XXS的钢管外径和公称壁厚公称尺寸钢管外径11D公称壁厚mmDNNPSSch160XXS61/810.23.154.8381/413.53.686.05103/817.24.016.406订货内容采购方应在订单中提供采购异径短节所需的全部信息，这些信息包括但不限于以下内容:a）品种或代号；b）材料等级；c）壁厚等级（大端X小端）；d）公称尺寸（大端X小端）；e）本文件编号；D件数；g）需要的附加要求（按照GB/T13401或GB/T14383的相关规定）；h）其他补充规定。7形状、尺寸与公差7.1形状和尺寸7.1.1异径短节的形状（以两端平口为例）应符合图1的规定，尺寸应符合表3的规定。图1异径短节的形状表3异径短节的尺寸公称尺寸大端外径（Dl）IWl小端外径（Dz）Im长度（1.）mmDNNPS8X61/4X1/813.510.25710X83/8×1/417.213.56410X63/8×1/817.210.26415X101/2×3/821.317.27015X81/2X1/421.313.57015X61/2X1/821.310.27020X153/4×1/226.921.37620X103/4X3/826.917.27620X83/4X1/426.913.57620X63/4X1/826.910.27625X201X3/433.726.98925X151X1/233.721.38925X101X3/833.717.28925×81X1/433.713.58925X61X1/833.710.28932X2514X142.433.710232X201%×3442.426.910232X1514X1/242.421.310232X10134X3/842.417.210232X81%×1442.413.510232×6134X1/842.410.210240X321%×1448.342.411440X251%×148.333.7114公称尺寸大端外径(D)小端外径(Dz)长度(1.)DNNPSnunnunIUti40X20112X3/448.326.911440X151%×1/248.321.311440X101泛X3/848.317.211440X81%×1/448.313.511440X612X1/848.310.211450X402X1%60.348.316550X322X160.342.416550X252X160.333.716550X202X3/460.326.916550X152X1/260.321.316550X102X3/860.317.216550X82X1/460.313.516550X62X1/860.310.216565X502k×273.060.317865X402%×1%73.048.317865X322%×1%73.042.417865X252%×173.033.717865X2022X3/473.026.917865X1521%×1273.021.317865X102%×3873.017.217865X822X1/473.013.517865X621%×1/873.010.217880X653X2%88.973.020380X503X288.960.320380X403X1%88.948.320380X323X1488.942.420380X253X188.933.720380X203X3/488.926.920380X153X1/288.921.320380X103X3/888.917.2203公称尺寸大端外径(D)小端外径(Dz)长度(1.)DNNPSInB邮IUI80X83X1/488.913.520380X63X1/888.910.220390X803么X3101.688.920390X6532X2%101.673.020390X503泛X2101.660.320390X403%×1%101.648.320390X323%×1%101.642.420390X2532X1101.633.720390X203%X3/4101.626.920390X153江X1/2101.621.320390X103%X3/8101.617.220390X83%×14101.613.520390X63%×18101.610.2203100X904X3%114.3101.6229100X804X3114.388.9229100X654X2%114.373.0229100X504X2114.360.3229100X404X1%114.348.3229100X324X14114.342.4229100X254X1114.333.7229100X204X3/4114.326.9229100X154X1/2114.321.3229100X104X3/8114.317.22291
