GB_T 43815-2024 建筑用硬聚氯乙烯(PVC-U)绝缘电工套管及配件.docx

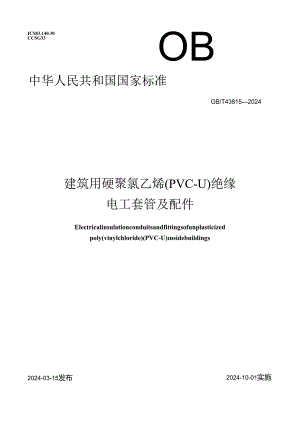

ICS83.140.30CCSG33OB中华人民共和国国家标准GB/T438152024建筑用硬聚氯乙烯(PVC-U)绝缘电工套管及配件Electricalinsulationconduitsandfittingsofunplasticizedpoly(vinylchloride)(PVC-U)nsidebuildings2024-03-15发布2024-10-01实施国家市场监督管理总局分本国家标准化管理委员会发布目次前言I1范围12规范性引用文件13术语和定义14材料25分类及标记26 要求37 试验方法68 检验规则89标志、包装、运输及贮存9附录A（资料性）常用配件11附录B（规范性）抗压性能的测定13附录C（规范性）抗冲击性能的测定15附录D（规范性）弯曲性能的测定17附录E（规范性）弯扁性能的测定21附录F（规范性）耐热性能的测定23附录G（规范性）电气性能的测定26本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国塑料制品标准化技术委员会(SAaTC48)归口。本文件起草单位：公元股份有限公司、广东联塑科技实业有限公司、浙江方圆检测集团股份有限公司、宝路七星管业有限公司、福建亚通新材料科技股份有限公司、成都川路塑胶集团有限公司、浙江伟星新型建材股份有限公司、南亚塑胶工业(厦门)有限公司、天津军星管业集团有限公司、日丰企业集团有限公司、福建集友塑料有限公司、顾地科技股份有限公司、浙江中财管道科技股份有限公司、杭州鸿雁管道系统科技有限公司、康泰塑胶科技股份有限公司、浙江科技学院。本文件主要起草人：黄剑、李统一、王晓格、徐红越、陈晓梅、杜亚妮、张伟娇、林彦清、季广其、唐清洪、吕爱龙、林漳鸿、李贤梅、王百提、关B宏杰、张双全、盛仲夷、孙华丽。建筑用硬聚氯乙烯(PVC-U)绝缘电工套管及配件1范围本文件规定了硬聚氯乙烯(PVC-U)绝缘电工套管(以下简称“套管”)及套管配件(以下简称“配件”)的材料、分类及型号、要求、检验规则、标志、包装、运输及贮存，描述了相应的试验方法。本文件适用于以硬聚氯乙烯(PVCU)材料制成的、用于建筑物或构筑物内的圆形电工套管及配件的生产、检验和销售。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T192普通螺纹基本牙型GB/T196普通螺纹基本尺寸GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T2406.2塑料用氧指数法测定燃烧行为第2部分：室温试验GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQ1.)检索的逐批检验抽样计划GB/T2918塑料试样状态调节和试验的标准环境GB/T5761悬浮法通用型聚氯乙烯树脂GB/T8806塑料管道系统塑料部件尺寸的测定GB/T19278热塑性塑料管材、管件与阀门通用术语及其定义GB/T26125-2011电子电气产品六种限用物质(铅、汞、镉、六价铭、多溟联苯和多滨二苯酸)的测定3术语和定义GB/T19278界定的以及下列术语和定义适用于本文件。3.1电工套管electricalCOndIlit;COlldIlit建筑电气安装工程中允许电线或电缆穿入与更换，用于保护并保障电线或电缆的管道。注：也称导套管。3.2实壁套管plainCondUit;SOIid-WaHconduit任意横截面均为相同环状、管壁为实心的套管。来源：GB/T192782018,2.2.2,有修改3.3波纹套管corrugatedconduit沿轴向具有规则的凹凸波纹的套管。3.4冷弯型硬质套管pliableconduit在自然环境温度下，无需加热，借助设备或工具可弯曲的套管。3.5套管配件conduitfittings所有与套管连接或装配使用的配件。注：接头、线盒等常用配件见附录A。4材料4.1 生产套管及配件的材料应以聚氯乙烯（PV。树脂为主，加入必要的助剂，助剂应分散均匀，不应使用含铅类助剂。4.2 PVC树脂应符合GB/T5761的规定，且生产套管所用PVC树脂的K值应不小于66,生产配件所用PVC树脂的K值应不小于55。4.3 可少量使用本厂生产同种产品的清洁回用料。5分类及标记5.1 分类5.1.1 按力学性能分为： 低机械应力型（以下简称“轻型”），轻型套管代号为2; 中机械应力型（以下简称“中型”）,中型套管代号为3; 高机械应力型（以下简称“重型”），重型套管代号为4。5.1.2 按管壁结构形式分为实壁套管和波纹套管。5.1.3 按温度等级分为一25型套管、75型套管、-5型套管、90型套管和90/-25型套管，套管的温度等级见表1。表1套管的温度等级温度等级代号环境温度不低于4C长期使用温度范围C运输及贮存安装及使用25型25-25-15T560一15型15-15-15-1560一5型05-5-5-56090型*90-5-5-56090/25型95-25-1515-60此类套管在混凝土凝结硬化过程中可承受90C温度作用。5.2 标记套管标记如下：口BTg腿hM=公称尺寸：单位为毫米(mm)一温度等级：25,15,05,90,96-力学性能：轻型为2中型为3,重型为4-套管结构形式：实壁套管为Y,波纹套管为W产周弋号：套SSG制冷弯型硬质套管(实壁),力学性能为中型，温度等级为一5型，公称尺寸为20mn,标记为：GY-305-20冷弯。6要求6.1 外观1 .1.1实壁套管内外表面应光滑、平整、清洁，不应有明显划痕、色泽不均、凹陷、气泡、杂质等缺陷；波纹套管内外壁不应有气泡、色泽不均、明显的杂质和不规则波纹等其他明显缺陷。套管端面应切割平整，并与轴线垂直。6 .1.2套管配件表面应光滑、平整，不应有裂纹、气泡、脱皮、明显的杂质、凹陷、色泽不均等缺陷。6.2 颜色颜色由供需双方协商确定。6.3规格尺寸6.3.1套管规格尺寸6.3.1.1套管规格尺寸应符合表2的规定。带承口的套管，其承口尺寸应符合表3的规定，承口平均壁厚应不小于套管壁厚规定值的90%。«2套管规格尺寸单位为亳米公称尺寸DN平均外径dm波纹套管内径dN实壁套管壁厚ey2轻型2中型重型21615.716.010.71.01.21.52019.720.014.11.11.31.72524.625.018.31.31.51.83231.632.024.31.51.72.04039.640.031.21.81.92.1表2套管规格尺寸（续）单位为亳米公称尺寸DN平均外径don波纹套管内径d实壁套管壁厚e,2轻型2中型2.重型5049.550.039.61.92.02.26362.463.052.62.12.32.56.3.1.2实壁套管长度一般为3m或4m,波纹套管的长度一般为25m100m,其他长度可由供需双方商定。套管长度不应有负偏差。6.3.2配件规格尺寸6.3.2.1配件的主体壁厚应不小于同规格、相同力学性能分类套管的壁厚，承口平均壁厚不小于主体壁厚规定值的90%。6.3.2.2承插连接的配件和套管应配合紧密，承口尺寸应符合表3的要求。表3承口尺寸单位曲米公称尺寸DN承口深度*1.2承部平均内径d.N161616.016.3202020.020.3252525.025.4322832.032.4403240.040.4504050.050.4635063.063.4“DNN50nun的配件承口深度也可由供需双方商定。6.3.2.3配件的螺纹基本尺寸应符合GB/T196的规定，基本牙型应符合GB“192的规定。6.4 物理力学性能套管及配件的物理力学性能应符合表4的规定。衰4套管及配件的物理力学性能项目要求实壁套管波纹套管配件密度1580kgm3表4套管及配件的物理力学性能（续）项目要求实壁套管波纹套管配件抗压性能持荷60s时，Dj25%卸荷60s时，DlWl0%持荷60s时，DW25%卸荷15Inin时,D110%冲击性能试样10/12及以上无破坏试样10/12及以上无破坏-弯曲性能”无可见裂纹无可见裂纹，量规自重通过弯扁性能量规自重通过量规自重通过跌落性能无破坏、无裂纹耐热性能量规自重通过量规自重通过D;2mm适用于公称尺寸DN16mm、DN20mm、DN25mm的实壁套管和所有波纹套管，DN32Inm及以上的实壁套管为非冷弯型硬质套管。6.5 阻燃性能套管及配件的阻燃性能应符合表5的规定。«5套管及配件的阻燃性能项目要求自熄时间t30s氧指数（OI）2326.6 电气性能套管及配件的电气性能应符合表6的规定。表6套管及配件的电气性能项目要求绝缘强度15min内不击穿绝缘电阻2100M6.7 铅跟套管及配件的铅含量值应不大于0.02%（质量分数）o7试验方法7.1 状态调节及试验的标准环境除非另有规定，试样应按GB/T2918的规定，在23°C±2°C条件下进行状态调节至少24h,并在同样条件下进行试验。7.2 外观和颜色目测。7.3 尺寸按GB/T8806的规定测量，其中螺纹尺寸采用量规测量。7.4 密度按GB/T1033.1中浸渍法试验。7.5 套管抗压性能按附录B的规定试验。7.6 套管冲击性能按附录C的规定试验。7.7 套管弯曲性能按附录D的规定试验。7.8 套管弯扁性能按附录E的规定试验。7.9 配件跌落性能7.9.1试样数量为三组。从套管上截取三根长度为76Omm±10mm的管段，并分别与配件相连接。7.9.2试样应在一20C±IC的低温箱中进行状态调节2h。7. 9.3状态调节后，取出试样并在IOS内完成跌落试验。如果超过此时间间隔，应将试样立即放回上述低温箱中再进行状态调节不少于5min。8. 9.4每组试样跌落一次，三次试验应包含以下两种方式：a）使套管与混凝土地面成45°且装有配件的一端朝下自由落下：b）使试样与混凝土地面平行自由落下，下落高度为试样最低点距混凝土地面高1500mm±10mm。7.
