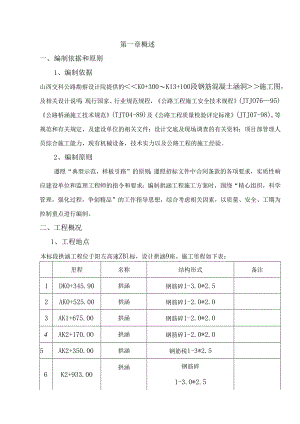

第一章概述一、编制依据和原则1、编制依据山西交科公路勘察设计院提供的K0+300K13+100段钢筋混凝土涵洞施工图，及相关设计说明；现行国家、行业规范规程，公路工程施工安全技术规程(JTJO7695)公路桥涵施工技术规范(TJT04-89)及公路工程质量检验评定标准(JTJ07-98),等规范和有关规定，及建设单位的相关文件；设计交底及现场调查的有关资料；项目部管理人员综合施工能力，现有机械设备，技术实力以及公路工程的施工经验。2、编制原则遵照“典型示范，样板引路”的原则；遵照招标文件中合同条款的各项要求，实质性响应建设单位和监理工程师的指令和要求；编制拱涵工程施工方案时，围绕“精心组织，科学管理，强化过程，争创精品”的工作指导思想，综合考虑相关因素，以质量、安全、工期为控制重点进行编制。二、工程概况1、工程地点本标段拱涵工程位于阳左高速ZBl标，设计拱涵9座。施工里程如下表：里程名称结构形式备注1DK0+345.90拱涵钢筋碎1-3.0*2.52AK0+525.00拱涵钢筋碎1-2.0*2.03AK1+675.00拱涵钢筋碎1-2.0*2.04AK2+170.OO拱涵钢筋碎1-2.0*2.05AK2+350.00拱涵钢筋税1-3*2.56K2+933.00拱涵钢筋碎1-3.0*2.57K7+455.00拱涵钢筋碎1-2.0*2.08K10+745.00拱涵钢筋碎1-4.0*3.59Kl1+934.00拱涵钢筋碎1-4.0*3.52、工程简介本标段钢筋混凝土拱涵,为排水而设,涵身基础采用C25混凝土,墙身为C25混凝土台身。出入口为浆砌片石八字墙铺砌。三、本工程地区特征1、交通运输情况本标段施工范围内有四通八达的乡村路和机耕道路，个别地段需拓宽和延伸至涵洞施工处，满足施工机械和材料进场的需要。2、当地材料供应情况施工段落所处位置机制砂和石料供应充足，可满足施工需要。3、施工用水、用电情况施工生产用水采用在涵洞附近挖坑作为临时蓄水池，利用拉水车将水运至现场。生产用电采用自行发电用于混凝土的振捣和钢筋制作和加工。第二章施工进度及劳动力安排1、计划工期根据工期和进度安排，本标段涵洞工程计划于2011年4月20日开工，2011年6月19日竣工，总工期为60日历天。2、主要劳力需求计划本工程所需工种人员均应胜任本职工作，其主要劳动力配置见下表：主要劳动力配置表（每座拱涵）序号工种人数备注1技术员22施工员23电焊工104钢筋工85架子工106浆砌工197木工88碎工59普工10合计84第三章主要施工机械、试验、质量检测设备、周转材料为了保证施工的正常进行，以施工方案为前提，配备机械设备,以满足本段拱涵工程施工的需要。其主要配合施工设备如下：一、主要机械、设备主要施工机械、设备表（每座）尸名称规格型号产地数量（台/套）现状备注小其中自有租新特别计赁购制造1碎搅拌站昌利ZHS200郑州1自有良好2装载机1.W32IF徐州1自有良好3挖掘机小松220#日本1自有良好4装载机SEM952山东1自有良好5钢筋加工设备综合沈阳1自有良好6碎罐车HOWO10m32自有良好7碎输送泵中联重工60#1自有良好8发电机75KW扬州1自有良好1O电焊机BX3-500-天津2自有良好211插入式振动器ZH-50河北5自有良好二、主要试验、质量检测设备配备原则及调配计划为保证工程质量，满足工程检测的需要，在工区组建测量队、和工地试验室。测试仪器于2010年11月15日前进场并标定完毕。负责施工原材料、混凝土和砂浆试件等样品的采集和试验，混凝土、砂浆配合比的设计和施工控制。三、投入的主要检测仪器工地试验室试验检测仪器设备一览表序号设备名称厂牌及规格型号精度里不王数量性能状况检定单位和日期备注1全自动标准恒温恒湿控制仪华南仪器设备有限公司BYS-30型1台良好阳泉市质量技术监督检验测试所/2011.1.172水压直读式混凝土含气量测定仪浙江上虞市巷亚公路建材仪器厂CA-3型0.1%10%1台良好强检3混凝土试模华测塑业有限公司150×150×150mm32个良好自校/2011.1.l84砂浆试模华测塑业有限公司70.7×70.7×70.7mn8个良好自校/2011.1.185钢直尺30cm0.5cm0-30cm1把良好,阳泉市质量技术监督检验测试所/2011.1.176坍落度筒2个良好自校/2011.1.188强制式单卧轴混凝土搅拌机浙江辰鑫机械设备有限公司SJD-I型1台良好强检9混凝土震动台浙江辰鑫机械设备有限公司ZHJ-100型1台良好自校/2011.1.1810混凝土贯入阻力仪上虞市东关建材五金仪器厂IN0-1200N1台良好强检11砂浆搅拌机上虞市工矿设备仪器厂UJZ-15型1台良好强检12全自动双刀岩石芯样切割机江苏姜堰市先锋机械厂SCQ-4A型1台良好强检13双端面磨石机江苏姜堰市先锋机械厂SCAA-200型1台良好强检14混凝土渗透仪上海英松工矿设备仪器有限公司HS-4型0.IPa1台良好阳泉市质量技术监督检验测试所/2011.1.1715压力试验机浙江辰鑫机械设备有限公司YE-2000C型I级0-2000kN1台良好阳泉市质量技术监督检验测试所/2011.1.1716数显万能材料试验机浙江辰鑫机械设备有限公司WES-300B型1级0-300kN1台良好阳泉市质量技术监督检验测试所/2011.1.1717数显万能材料试验机浙江辰鑫机械设备有限公司I级O-100OkN1台良好阳泉市质量技术监督检验测试所WES-100Ob型/2011.1.1718混凝土弹性模量测定仪扬州天恒仪器有限公司TM-2型0.001mmO-Imm1台良好阳泉市质量技术监督检验测试所/2011.1.1719渗水试验仪上海光地Y1.SS-II型1台良好启用时标定20混凝土钻孔取芯机浙江省台州市椒江建设工程机械1台良好启用时标定21回弹仪山东省乐陵市回弹仪厂ZC3-A型1台良好阳泉市质量技术监督检验测试所/2011.1.17第四章施工方案一、总体施工方案针对拱涵的施工特点，基坑采取明挖放坡开挖，开挖方法以机械为主，人工配合。混凝土来自混凝土搅拌站集中供应。二、拱涵施工基本要求拱涵施工所用钢筋必须符合国家标准，并附有钢筋品质试验报告和出厂合格证。钢筋按不同品种、不同规格分批存放，钢筋存放时须设标识牌，标明材料来源，是否自检（包括见证），自检时间，中报情况，拟使用部位以及材料产地、规格、数量。钢筋进场时，本部试验人员和现场监理共同对钢筋按规范要求和频率抽取钢筋样品，进行力学试验，并同时应进行见证试验。钢筋试样的力学性能达到规范要求时，方可使用，否则应清除出场，严禁使用。钢筋制作前应根据设计图纸作好下料计划，在钢筋工棚内下料制作，半成品运至施工地点进行绑扎，钢筋的弯制应严格其几何尺寸，接头型式、位置、焊接、弯制半径、长度等要求均匀。钢筋工应将同种钢筋成批弯制，对焊钢筋应根据规范进行试拉和绑扎，严禁对焊接头在同一截面上超限。钢筋加工允许偏差序号项目1.5000(mm)1.5000(mm)1受力钢筋长度方向的全长长度±10±102钢筋的弯起位置±20钢筋保护层允许偏差序号项目允许偏差（Inm）1保护层设计厚度C235mm+10、-52保护层设计厚度25mmC35mm+5、_23保护层设计厚度C<25mm+3、_1钢筋绑扎：根据拱涵详细的几何尺寸，弹好墨线，绑扎底板部分钢筋，底板上下层钢筋之间绑扎定位支撑钢筋，以保证上下层钢筋的间距，钢筋及模板之间都要绑扎保护层垫块，内、外模侧采用同标号砂浆垫块，以保证保护层的厚度，绑扎钢筋时靠外两行每个交叉点均绑扎，中间可以采取梅花型绑扎，但主筋间距在20Cn）以上。副筋间距在30cm以上的不得采用跳扣绑扎，钢筋绑扎采用2（铅丝绑扎。双排钢筋之间按要求间距绑扎支撑，钢筋弯制、焊接、绑扎。钢筋安装允许偏差见下表序号项目允许偏差1钢筋总截面积（更换钢筋规格时）-2%2双排钢筋排及排间距局部偏差÷5mm3同一排受力钢筋间距局部偏差板、柱大体积÷20mm柱、梁÷IOmm4分布钢筋间距±20mm5箍筋间距绑扎骨架÷20mm焊接骨架÷IOmm6弯起点的偏差（加工偏差±20mm包括在内）÷30mm施工拱涵碎：在模板、钢筋施工完成后，应对模板和钢筋进行认真检查，特别是模板的竖直度表面平整度及棱角线型的检查，保证模板竖直，表面平整及接缝严密、棱角分明，可浇注碎，混凝土拌合站集中拌制，混凝土输送车运输，浇筑采用吊车吊料斗入模，振捣棒振捣，覆盖浇水养生。三、施工方法及顺序1、施工放样按地质水文资料，结合现场情况决定开挖坡度和支护方案，定出开挖范围。依据基坑四周地形做好地面防、排水工作。复核基坑中心线方向、高程。2、基坑开挖基坑开挖时，严格控制平面尺寸和标高，严禁扰动基底。采用挖掘机开挖，人工配合。机械开挖至基底标高以上03m后，采用人工清理平整基底至设计标高。弃土应及时运往指定的弃土场，不允许堆放在原地面上，要做到随挖随运。其中动力设备应堆放在距坑顶边缘1.02.Om外且不小于基坑深度的地方，以减少压力振动，保证基坑边坡稳定性，且不得妨碍施工。基底允许偏差见下表：基坑开挖及基
