GB_T 43852-2024 冷热水用钢增强塑料复合压力管.docx

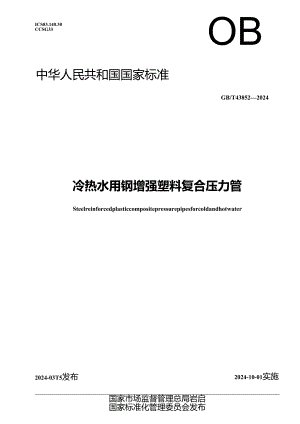

ICS83.140.30CCSG33OB中华人民共和国国家标准GB/T438522024冷热水用钢增强塑料复合压力管Steelreinforcedplasticcompositepressurepipesforcoldandhotwater2024-03T5发布2024-10-01实施国家市场监督管理总局岩启国家标准化管理委员会发布目次前言III引言W1范围12规范性引用文件13术语和定义24符号和缩略语35分类、使用条件级别与标记36连接方式57材料58要求79试验方法1010检验规则1311标志、包装、运输及贮存15附录A（规范性）PSP剥离强度试验方法17参考文献21本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国塑料制品标准化技术委员会（SAaTC48）归口。本文件起草单位：武汉金牛经济发展有限公司、大津军星管业集团有限公司、长春联塑实业有限公司、北京建筑材料检验研究院股份有限公司、罗森博格（无锡）管道技术有限公司、公元股份有限公司、新兴铸管股份有限公司、东南大学、沙伯基础（中国）研发有限公司。本文件主要起草人：刘峰、杨振兴、王亭亭、李延军、杀雌春、黄剑、李铁良、卢泓方、鲍宇彬、郑伟。本文件描述的产品国外没有相关标准，与CJ/T1832008规定的产品相似，但在产品的设计、性能要求、应用领域均有所不同，为了方便用户理解，作出以下说明。一本文件描述的产品，定义为钢增强塑料复合压力管，适用于塑料管道体系。主要应用于建筑供水，完善了增强塑料复合管道的标准体系。在进行承压强度核算时，参考了铝塑管承压强度核算的计算方法，分别核算塑料层承压强度和钢带层承压强度，再计算管道总体承压强度。本文件产品技术要求制定了高温剥离强度、黏结界面耐冷热应力性能、氧化诱导时间、熔体质量流动速率(MFR)变化率、系统适用性等检验项目，上述项目主要从塑料复合管道体系对产品的长期应用性能进行规范。本文件规定了内外层塑料为PE和PP-R(含PP-RCT)的冷热水用钢增强塑料复合压力管。对于聚丁烯(PB)、耐热聚乙烯(PE-RT)和交联聚乙烯(PEX)等塑料材料，目前缺乏可靠性验证报告以及市场长期应用的案例，暂不列入本文件。但并不能说明以上材料不能使用，随着行业的发展，产品选型具有更宽泛性，聚丁烯(PB)、耐热聚乙烯(PE-RT)和交联聚乙烯(PE-X)这些具有优质的耐热性能的材料，如果有实际的应用和可靠性验证，适时补充完善。本文件产品采用双热熔连接时，由于塑料层承受管道内部压力产生的轴向拉力，因此需要考虑其安全系数(即PSP塑料层轴向抗拉力与管道内部静液压产生的轴向推力的比值)，以保证在管材黏结层发生意外分层时，塑料层有足够的抗拉强度，保证管道系统运行的长期安全性。在本文件表5、表6、表7尺寸计算时，选取了不同的安全系数，安全系数越大，塑料层厚度越厚，抗拉强度越大，系统安全性越高。依据不同的使用要求选取不同安全系数的产品。冷热水用钢增强塑料复合压力管1范围本文件规定了冷热水用钢增强塑料复合压力管(以下简称“PSP”)的分类、使用条件级别与标记、材料、规格及尺寸和物理力学卫生要求，规定了检验规则和标志、包装、运输、贮存的内容，描述了相应的试验方法。本文件适用于城镇和建筑内、外冷热水管道系统，包括饮用水和采暖管道系统等。在耐化学性和耐腐蚀性满足使用要求的情况下，工业排水用PSP参照本文件。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T228.12021金属材料拉伸试验第1部分：室温试验方法GB/T242金属管扩口试验方法GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T25202017冷轧电镀锡钢板及钢带GB/T2791胶粘剂T剥离强度试验方法挠性材料对挠性材料GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQ1.)检索的逐批检验抽样计划GB/T2918塑料试样状态调节和试验的标准环境GB/T32802015不锈钢冷轧钢板和钢带GB/T3682.1塑料热塑性塑料熔体质量流动速率(MFR)和熔体体积流动速率(MVR)的测定第1部分：标准方法GB/T6111流体输送用热塑性塑料管道系统耐内压性能的测定GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T8806塑料管道系统塑料部件尺寸的测定GB/T10125人造气氛腐蚀试验盐雾试验GB/T13663.1给水用聚乙烯(PE)管道系统第1部分：总则GB/T15560-1995流体输送用塑料管材液压瞬时爆破和耐压试验方法GB/T156752020连续电镀锌、锌锲合金镀层钢板及钢带GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T18742.1冷热水用聚丙烯管道系统第1部分：总则GB/T18991冷热水系统用热塑性塑料管材和管件GB/T19278-2018热塑性塑料管材、管件与阀门通用术语及其定义GB/T19466.3塑料差示扫描量热法(DSC)第3部分：熔融和结晶温度及热焰的测定GB/T19466.6塑料差示扫描量热法(DSC)第6部分：氧化诱导时间(等温Orr)和氧化诱导温度(动态OlT)的测定CJ/T237-2006钢塑复合压力管用双热熔管件CJ/T253-2007钢塑复合压力管用管件QB/T5634-2021钢塑复合压力管用电磁感应双热熔焊接管件3术语和定义GB/T19278-2018界定的以及下列术语和定义适用于本文件。3.1钢增强蛰料复合压力管steelreinforcedplasticCaoPOSitepressurepipe以焊接钢管为中间增强层，内外层为聚乙烯或聚丙烯塑料，采用专用热熔黏合剂，通过挤出成型方法复合成一体的管材（见图1）。标引序号说明：1塑料内层：2热播合剂；3一钢管层；4焊缝；5塑料外层。图1钢增强塑料复合压力管3.2最大（允许）工作压力maximum（allowable）operatingpressure考虑总体使用（设计）系数C后确定的管材的允许压力。注：最大（允许）工作压力单位为兆帕（MR0。来源：GB/T192782018,2.5.1.6,有修改3.3黏结界面耐冷热应力性能coldandthermalstressresistanceofadhesiveinterface钢管与塑料层黏结界面抵抗冷热应力破坏的能力。3.4保护等级protectionratingR,覆盖层保护基体金属免遭腐蚀的能力等级。注：用数字代码表示。3.5规定塑性延伸强度proofstrengthplasticextensionRo2规定塑性延伸率为0.2%时的应力。来源：GB/T228.12021,3.10.3,有修改4符号和缩略语4.1 相下列符号适用于本文件。dem.max:最大平均外径，单位为亳米(mm)dem.mn:最小平均外径，单位为毫米(mm)dn:公称外径，单位为毫米(mm)PN:公称压力，单位为兆帕(MPa)MoP:最大(允许)工作压力，单位为兆帕(MPa)Tp:设计温度，单位为摄氏度(C)Tma:故障温度，单位为摄氏度(C)Tx:最高设计温度，单位为摄氏度(C)4.2 缩略语下列缩略语适用于本文件。MFR:熔体质量流动速率(mel【mass-flowrate)PE:聚乙烯(PolyethyIene)PP-R:无规共聚聚丙烯(PoIyProPyIenerandomcopolymer)PP-RCT:结晶改善型无规共聚聚丙烯(PoIyProPyIenerandomcopolymerwithmodifiedcrystallinity)PSP:钢增强塑料复合压力管(SIeelreinforcedplasticcompositepressurepipe)PSP-1:1型钢增强塑料复合压力管(SteelreinforcedplasticcompositepressurepipetypeI)PSP-II:II型钢增强塑料复合压力管(SteelreinforcedplasticcompositepressurepipetypeII)PSP-IH:!型钢增强塑料复合压力管(Steelreinforcedplasticcompositepressurepipetype11I)5分类、使用条件级别与标记5.1 分类5.1.1 按复合组分材料分类PSP按复合组分材料的不同，分为PSP-I、PSP-II和PSP-In三类。注：PSP-I内外层为聚乙烯，金属层为电镀锌/电镀锡钢管；PSP-II内外层为聚丙烯，金属层为电镀锌/电镀锡钢管;PSBl内外层为聚丙烯，金属层为不锈钢钢管。5.1.2 按用途分类PSP按用途分类及代号如下：a)冷水，代号1.;b）冷热水，代号R。5.2 使用条件级别5.2.1 PSP-I的使用条件PSP-I适用于水温不大于40°C,最大工作压力不大于2.5MPa的冷水管道系统。5.2.2 PSP-11.PSP11I的使用条件级别5.2.2.1 使用条件级别PSP根据GB/T18991的规定按使用条件选用其中的四个使用条件级别(见表D,每个使用条件级别均对应一个50年设计寿命下的使用条件。在一些地区因特殊的气候条件，也可使用其他分级。当未选用表1中规定的使用条件级别时，应征得设计、生产、使用方的同意。表1使用条件级别使用条件级别Tp在T,下的时间t年TmaxeC在TmX下的时间t年TmaleC在Tmal下的时间th典型的应用范围1604980195100供应热水(60C)2704980195100供应热水(70)42040602.52025702.5100100地板采暖和低温散热器采暖5206080142510901100100高温散热器采暖5.2.2.2 则藉按表1规定的使用条件级别下工作时对应的MOP见表2。表2psph、psp-m的使用条件使用条件级别用途代号PSP代号MOPMPaPN1.6PN2.0PN2.51RPSP-IKPSP-IlI1.602.002.502RPSP-IKPSP-III1.251.602.004RPSP-IkPSP-III1.602.002.505RPSPTII1.251.602.00PSP按图2所示进行标记。ic<112jz匚二卜匚r匚-标准编号：GB/T438522024-公称压力：MRi壁惇:mm公称外径：mm塑料代码：PE、PP-RxPP-RCT用途代码：UR一产品代码：PSP-1.PSP-IhPSP-III
