GB_T 3716-2023 托盘术语.docx

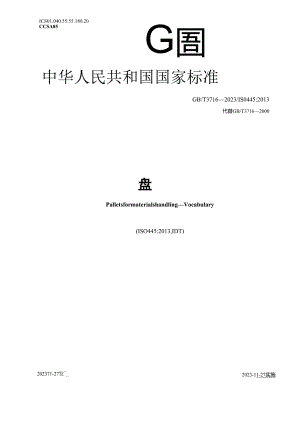

ICS01.040.55:55.180.20CCSA85G圄中华人民共和国国家标准GB/T37162023/IS0445:2013代替GB/T37162000PalletsformaterialshandlingVocabulary(ISO445:2013,IDT)202371-27发_2023-11-27实施国家市场监督管理总局国家标准化管理委员会发布前言III1范围12规范性引用文件13通用术语14平托盘35带有上部构件的托盘86托盘上部构件137托盘部件及特点148托盘配件279机械紧固件2810托盘使用3111托盘尺寸32附录A（规范性）单元货物搬运术语34附录B（资料性）滑板托盘术语37参考文献39索引40本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T37162000托盘术语，与GB/T37162000相比，除结构调整和编辑性改动夕卜，主要技术变化如下：a）更改了额定载荷、有效载荷的术语和定义的表述（见3.2、3.8,2000年版的2.2、B3）,增加了集中我荷、均布载荷、压花式载荷、刚性载荷、最大工作载荷、安全系数、刚度、试验载荷、极限载荷、失效的术语和定义册!33,34、35、3.6、3.7、3,9、310、3.Ih312、3.13）;b）更改了单面托盘、搁物台、纵梁上有叉槽的托盘、纵梁板重叠托盘、任意进叉托盘的术语和定义的表述（见4.2、4.3、4.10、4.Ih4.12,2000年版的3.1、B2、351、35.2、3.6）,增加了平托盘、嵌套式托盘、不对称托盘、翼托盘、单面翼托盘、双面翼托盘、修复托盘、重组托盘的术语和定义况4.1、415、416、417、418、419、4.20、4.21）;c）更改了箱式托盘、简式托盘的术语和定义的表述（见5,2.1、5,2.7,2000年版的4.2、4.2.6）;d）更改了围板、托盘转换装置的术语和定义的表述（见6.1,6.2,2000年版的5.1、5.2）;e）更改了顶铺板、顶铺板组合件、底铺板、水平板缘、中心板组、杯状支腿、圆锥形支腿的术语和定义的越（见7.1.2、7.1.3、7.1.4、7.2.2、7.6.9、7.8.3、7.8.5,2000年版的6.1、6.1.k6.2、6.4、6.9.4、6.13.1、6.13.2.1）,增加了铺板、垂直板缘、挡板、叉槽长度、叉槽定位、叉槽深度、叉槽圆角半径、中心垫块、侧面中间垫块、角垫块、端面中间垫块、上部定位部件、筋条、网格结构的术语和定义说7.1.1、7.23、7.24、7.63、7.64、7.65、7.66>7.7.2>7.7.17.7.4、7.7.5、7.&1、7.9,1、7.9.2）;D更改了钉、回弯钉、螺旋式螺纹钉、扭花钉、螺丝的术语和定义的表述（见9.1.1、9.1.3、9.1.5、9.1.9,9.2.3,2000年版的8.1、8.1.1、8.1.21、8.1.4、8.3）,增加了光杆钉、卷钉、凹槽钉、金属连接板、卡扣接头的术语和定义（见9.1.2、9.1.10、9.1.11、9.28、9.29）;g）更改了一次性托盘、可重复使用托盘、自用托盘、可交换托盘、共用托盘的术语和定义的表述现10.1、10.2、10.3、10.4、10.5,2000年版的9.1、9.2、9.3、9.4、9.41）,增加了子母托盘的术语和定义（见10.6）;h）更改了长度、宽度、高度的术语和定义的表述（见11.2.1、11.2.2、I1.2.3和I1.3.3,2000年版的10.1.1,10.1.2、10.1.3和10.2.3）,增加了托盘尺寸、端面、侧面的术语和定义（见11.1、11.2.4、11.2.5）;i）更改了附录A的性质（见附录A,2000年版的附录B）;j）更改了单元货物、块式堆码、堆垛高度、隔板、收缩膜、拉伸缠绕膜的术语和定义的表述（见A.l.kA23、A24、A.4.kAA2、A432）00年版的Bl、B6、B5、B8、B9、B10）,增加了堆垛、堆垛宽度、堆垛深度、垂直堆码比、托富比、上架、沿长边置架、沿宽边置架、捆扎带、防滑衬垫、防滑胶带的术语和定义（见A22、A.2.5、A26、A.2.7、A28、A.3.1、A.3.2、A33、A.4.4、A.4.5、A.4.6）,删除了块式密集堆码、可折式、折叠式、可套装式的术语和定义（见2000年版的B7、BlkBI2、B13）;k）更改了次性滑板托盘、受载面、可回收利用滑板托盘、可重复使用滑板托盘、滑板托盘的术语和定义的表述（见B.5、B.9、B.14、B.15、B.17,2000年版的A3.1、A2.kA3.3、A32、A1.l）,增加了瓦楞纸板、横向、滑板托盘深度、正面、滑板托盘长度、纵向、最大装载质量、标称尺寸、滑板托盘厚度、滑板托盘宽度、翼板宽度、极限抗拉强度的术语和定义（见B.2、B.3、B.4、B.6、B.8、B.10>B.IKB.12、B.19、B.20、B.21、B.22）,删除了单翼板滑板、对边双翼板滑板、临边双翼板滑板、三翼滑板、四翼滑板、加厚翼板的术语和定义（见2000年版的Al.2、A1.3、A1.4、A1.5、Al.6、A23.1）本文件等同采用ISO445:2013物料搬运托盘术语。本文件增加了第二章“规范性引用文件”。本文件做了下列最小限度的编辑性改动：为与现有标准协调，将标准名称修改为托盘术语；一增加了3.1、4.2、4.20的注；变更了5.2.7、5.2.8中注2的引用标准；增加了图50、图76的标引序号说明。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国物流与采购联合会提出。本文件由全国物流标准化技术委员会（SAcTC269）归口。本文件起草单位；深圳市普拉托科技有限公司、山东鲁杰包装集团有限公司、厦门市标准化研究院、浙江正基塑业股份有限公司、中国物流与采购联合会、天津中集物流装备有限公司、一汽物流有限公司、新创（天津）包装工业科技有限公司、长春一汽国际物流有限公司、一汽物流（长春陆顺）储运有限公司、南京蓝宇达仓储设备制造有限公司、大连中集物流装备有限公司、中国铁道科学研究院集团有限公司标准计量研究所、内蒙古佳运通智能环保新材料有限公司、百事保（青岛）包装有限公司，保为包装（上海）有限公司、重庆三三电器股份有限公司、安徽繁盛木业包装有限公司。本文件主要起草人：张金梅、李振良、漆文星、漆婷、林泽权、寇高杰、张震原、马增荣、孙熙军、张晋妹、王芮、孙世昆、蔡立、王渲、高建举、陈瑞、李俊毅、王亚峰、郑洪涛、张莹莹、魏秀华、倪建生、赵祎、李太平、方斌正、黄东、张德志、王恒强、谭子繁。本文件及其所代替文件的历次版本发布情况为：1983年首次发布为GB/T37161983,2000年第一次修订；本次为第二次修订。托盘术语1范围本文件界定了单元载荷物料搬运用托盘相关的通用术语及平托盘、带有上部构件的托盘、托盘上部构件、托盘部件及特点、托盘配件、机械紧固件、托盘使用、托盘尺寸的术语及其定义。本文件适用于托盘及其相关领域的术语应用。2规范性引用文件本文件没有规范性引用文件。3通用术语3. 1托盘pallet一种用于集装、承载、储存、装卸、堆码、搬运或陈列货物和载荷，最低高度满足托盘搬运车、叉车和其他适用装卸设备搬运要求的水平硬板。见图1。注1.托盘可以带有或安装上部构件。注2；单元货物搬运术语由附录A界定，滑板托盘术语见附录B图JE3.2额定载荷nominalloadR与载荷类型（不包括集中载荷）无关的，特定支撑条件下的最低安全载荷值。注1：“特定支撑条件”指ISO8611-2j20117.1规定的使用条件范围。注2：额定载荷用于时爻不同托盘的性能，并不代表托盘在使用中的实际有效载荷。3.3集中载荷concentratedload集中分布在托盘顶铺板(7.1.2)50%以下区域的载荷。3.4均布载荷uniformlydistributedunbondedload均匀分布在托盘顶铺板(7.1.2)全表面上，没有互锁、捆绑或连接的载荷。3.5压花式载荷uniformlydistributedbondedload均匀分布在托盘顶铺板(7.1.2)全表面上，改变每层码放方式以使包装件互锁的载荷。见图2。注：袋装货物码垛是常见的压花式敏荷。图2压花式载荷3.6刚性或荷solidload由托盘所有垫块(7.7.1)和/或纵梁(支承梁)(7.6.1)支撑的单一、紧凑、硬质、均匀的载荷。3.7最大工作载荷maximamworkingload托盘在特定负载和支撑条件下所能承载的最大有效载荷。注，最大工作载荷根据负载的类型、分布、布置和稳定方式及支撑系统的不同而变化，可能高于或低于额定载荷(见ISO8611-2)O3.8有效载荷payloadQ托盘在使用中承载的载荷。注：有效载荷可以高于、等于或低于额定载荷现ISO8611-2)。3.9安全系数safetyfactor极限载荷与额定载荷的比。3.10刚度Stifftiess托盘或托盘部件在承载状态下抵抗变形的能力。注：刚度表明既定载荷下的位移、挠曲蹴形小。3.11试验载荷testloadP加载物、载荷板或载荷箱及所施加载荷的总载荷。3.12极限载荷ultimateloadU使试件产生不可承受的挤压、位移或挠曲而导致试件或试件的某个部件破裂，或者导致试件或试件的某个部件产生过度位移、变形或挠曲的载荷。3. 13失效failure托盘在某一特定载荷下超过挠度极限或某一部件发生断裂的情况。4平托盘4.1平托盘flatpallet有顶铺板(7.1.2)而无上部构件的托盘。4.2单面托盘single-deckpallet底层承载表面积小于托盘占地面积35%的平托盘(4.1)。见图3。注：百分比的规定见ISO6780。图3单面托盘4.3搁物台stillage有自由叉孔(7.3.3)和两个立柱或四个支腿的平台。见图4。注：搁物台不能用符合ISO509规定的托盘搬运车搬运。图4搁物台4.4双面托盘double-deckpallet有顶铺板(7.1.2)和底铺板(7.1.4)的平托盘(4.1)见图5。图5双面托盘4.5双面使用托盘reversiblepallet有上下两面铺板且任何一面均可承载相同有效载荷的双面托盘(4.4)。见图6。图6双面使用托盘4.6单面使用托盘non-reversiblepallet仅有一面可承载货物的双面托盘(4.4)。见图7。图7单面使用托盘4.7双向托盘two-waypallet双向进叉托盘two-wayentnrpallet允许叉车和托盘搬运车货叉仅从两个相反方向插入的平托盘(4.1)。见图8。图8双向托盘4.8四向托盘four-waypallet四向进叉托盘four-wayentrypallet允许叉车和托盘搬运车货叉从全部四个方向插入的平托盘(4.1)。见图9。图9四向托盘4.9局部四向fPartiaIfour-waypallet局部四向进叉J锚：partialfour-wayentrypall
