光伏电站施工流程.docx

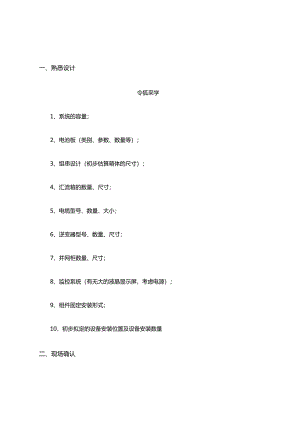

一、熟悉设计令狐采学1、系统的容量；2、电池板（类别、参数、数量等）；3、组串设计（初步估算箱体的尺寸）；4、汇流箱的数量、尺寸；5、电缆型号、数量、大小；6、逆变器型号、数量、尺寸；7、并网柜数量、尺寸；8、监控系统（有无大的液晶显示屏，考虑电源）；9、组件固定安装形式；10、初步拟定的设备安装位置及设备安装数量二、现场确认1、确认安装场地尺寸（实际尺寸与图纸误差）;2、安装场地有无后增的设备影响施工。3、确定集线箱的安装位置（综合考虑布线、固定、阴影、操作）；4、根据设备（有时包含雌电脑）数量、尺寸、摆放方式、间距要求选定配电房。5、确定配电房的门是否够设备进入。6、电缆走线，确认是否有现成管道或桥架能满足电缆布线7、并网点具体位置确认（条件允许的话提供就近并网点）8、大显示屏的安装位置确认；9、电站接地位置确认三、施工资料准备1、根据已收集的资料，尽可能详细的绘制施工图。施工图需特别注意业主的要求（例如技术协议等2、根据施工图纸制作大料表。大料表尽可能的与实际用量接近,并综合考虑合同中甲方对材料的要求。3、根据施工图、技术协议编写施工技术交底。4、根据施工进度计划绘制材料进场计划。四、现场施工依丽瀑能源工程技术（上海）有限公司所施工建设的项目图片为例，施工步骤如下：1.现场弹线定位；2、支架、埋件安装；3、组件安装固定4、线槽及走线5、设备安装6、设备接线五、系统调试1.查看并处理电池板阴影问题;2、检查各箱体内部和电池板内的接线可靠性；3、组串电压测量；测量组串电压是否在合理范围内。4、绝缘电阻测量；相间、相对地05MQ,二次回路大于1M（测量采用兆欧表5、接地电阻测量；所有不同用途和不同电压的电气设备应使用一个总的接地体,接地电阻值4O（测量采用接地电阻测试仪6、并网运行观察设备运行正常与否（查看设备说明书），测量逆变器的输出电流和电压，确认逆变器显示数据的准确性。7、监控软件调试8、记录发电数据六、人员培训及资料移交6.1人员培训1、根据工程特点，编写光伏监控系统操作手册、光伏系统操作手册、用户维护手册。2、准备好逆变器说明书、光伏并网柜说明书、直流汇流柜说明书、气象站说明书等工程涉及到的重要设备的说明书。3、重点讲解光伏发电的简单原理、现场光伏组件分布情况、设备分布地点，操作过程中需注意的细节等。4、现场示范如何进行操作，并请受训人员独立操作一遍，并在指正可能出现的错误操作。5、记录参与培训人员姓名和电话，以便后期出现故障或维护时联络。6.2斐料移交1.根据现场实际施工情况以及现场的实际尺寸，在施工图的基础上修改，最终绘制成竣工蓝图；2、培训资料、设备说明书；3、施工报验资料；4、发电运行记录;5、提供竣工资料签收表和设备移交表与接收方签字并留底。
