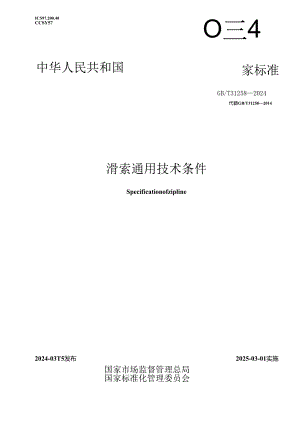

ICS97.200.40CCSY57O三4中华人民共和国家标准GB/T312582024代替GB/T312582014滑索通用技术条件Specificationofzipline2024-03T5发布2025-03-01实施国家市场监督管理总局国家标准化管理委员会目次前言I1范围12规范性引用文件13术语和定义14技术要求35检验、检测与试验96随机文件、标志、包装、运输和贮存12附录A(规范性)钢丝绳裹冰载荷计算13附录B(资料性)两端固定的承载索张力计算14本文件按照GB/T1.12020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。本文件代替GB/T312582014滑索通用技术条件,与GB/T312582014相比,除结构调整和编辑性改动外,主要技术变化如下:a)更改了范围(见第1章,2014年版的第1章);b)增加了术语和定义(见第3章);c)更改了滑索运行过程中钢丝绳与周边障碍物安全距离要求(见4.1.11,2014年版的5.2);d)更改了多道并行钢丝绳之间的最小间距要求(见4.1.12,2014年版的5.2);e)更改了钢丝绳引用标准,增加了面接触钢丝绳在滑索设备中的使用要求(见4.2.1,2014年版的4.1.1);D增加了钢丝绳接头要求(见4.2.2);g)增加了无动力牵引滑索中承载索弦倾角的技术要求(见4.2.4);h)增加了对钢丝绳张力的设计计算要求(见4.2.6);i)增加了滑索钢丝绳横向偏摆量的设计计算要求(见4.2.7);j)增加了钢丝绳安装过程中的技术要求(见4.2.8、4.2.9);k)增加了钢丝绳的更换要求(见4.2.10);1)增加了对钢丝绳日常使用过程中的检查要求(见4.2.11、4.2.12);m)更改了钢丝绳报废要求(见4.2.12,2014年版的4.1.6);n)更改了钢丝绳防脱槽要求(见4.3.3,2014年版的4.2.1);0)更改了滑行装备负载试验的载荷要求(见4.3.6,2014年版的4.2.3);p)增加了乘客束缚装置不能被乘客自行打开的技术要求(见4.3.7);q)增加了吊挂部分锁具卡扣的结构型式和使用要求(见4.3.8);r)增加了吊挂扁带的连接要求(见4.3.9);s)增加了动力牵引滑索和往复式滑索中牵引索断索保护要求(见4.3.10);t)更改了滑索制动装置的技术要求,增加了防止进入到达站后反向回弹的技术要求(见4.4.2,2014年版的4.3.1);u)增加了滑车通过制动装置时的加速度要求和乘客身体摆动角度要求(见4.4.3);V)更改了缓冲垫尺寸要求(见4.4.4,2014年版的4.3.2);w)增加了回收装置与乘客滑行区域隔离的技术要求(见4.5.2);X)更改了乘客放行装置的数量和技术要求(4.6.3,2014年版的4.5.4);y)增加了安全门的技术要求(见4.6.4);z)更改了安全防护网的技术要求(见4.6.5,2014年版的4.5.5);aa)更改了风速计的设置和功能要求(见4.6.6,2014年版的4.5.6);bb)增加了滑索停止区的技术要求(见4.6.7);cc)增加了滑索距到达站平台的安全距离要求(见4.6.9);dd)增加了滑索载人装备座席面上部的安全距离要求(见4.6.10);ee)增加了滑索放行装置联锁保护的技术要求(见4.7.1);ff)增加了站台设置视频监控的技术要求(4.7.2);gg)增加了动力驱动滑索的限位、限速保护要求(见4.7.3)hh)增加了滑索避雷和接地要求(见4.7.4);ii)增加了对滑索整机的检查要求(见4.8);jj)增加了检验、检测与试验要求(见第5章);kk)增加了随机文件、标志、包装、运输和贮存要求(见第6章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国索道与游乐设施标准化技术委员会(SAC/TC250)提出并归口。本文件起草单位:中国特种设备检测研究院、浙江鹏鸣游乐设备有限公司、诸暨市信孚娱乐设备科技有限公司、浙江省特种设备科学研究院、诸暨市金猴游乐设备制造有限公司、北京国游索道工程有限公司、杭州好乐屋游乐设备有限公司、中山市汉唐游乐科技有限公司、温州口袋屋游乐玩具有限公司、浙江巧巧教育科技有限公司、广西森探体育发展有限公司、新乡市三鑫体育游乐设备有限公司、北京科正平工程技术检测研究院有限公司、新乡市新世纪体育游乐用品有限公司、新乡市名扬景区游乐用品有限公司。本文件主要起草人:赵强、吴美星、傅军平、赵梦浩、赵宇飞、阮标、王栓、杨文军、宋永吐、曾金盛、王永宝、陈德崔高宇、万强、蔡中将、臧祺、陈军伟、陈昊、何凯、潘立巧、林杰、周伟中、彭剑贺炜。本文件于2014年首次发布,本次为第一次修订。滑索通用技术条件1范围本文件规定了大型游乐设施滑索的技术要求,检验、检测与试验,随机文件、标志、包装、运输和贮存。本文件适用于单个载人装备乘载人数不大于4人的滑索的设计、制造、安装、改造、修理、试验、检验及检测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志GB5725安全网GB84082018大型游乐设施安全规范GB/T8918重要用途钢丝绳GB/T9075索道用钢丝绳检验和报废规范GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB/T200502020大型游乐设施检验检测通用要求GB/T203062017游乐设施术语GB/T26722索道用钢丝绳GB/T34370.9游乐设施无损检测第9部分:漏磁检测GB50007建筑地基基础设计规范GB50009建筑结构荷载规范GB50010混凝土结构设计规范GB50017钢结构设计标准GB50135高耸结构设计标准3术语和定义GB/T20306-2017界定的以及下列术语和定义适用于本文件。3.1JIKRstrop乘客借助滑轮等工具,依靠重力或其他牵引力沿钢丝绳线路滑行的游乐设施。来源:GB/T203062017,2.3.2.2,有修改3.2承载索loadbearingrope两端固定,由固定钢丝绳金属结构支撑,承载滑车、载人装备和乘客重量的钢丝绳。3.3等待区Wailingzone游客乘坐滑索之前穿戴滑行装备和阅读乘客须知的准备区域。3.4无动力牵引滑索unpoweredzipline不依靠动力系统牵引(回收装置除外),滑车依靠势能向动能的转化,沿承载索运动的滑索。注:常见型式包括直滑式滑索和往复式滑索。3.4.1滑式滑索straightslipzipline不依靠动力牵引装置,滑车从出发站沿承载索依靠势能向动能的转化单向下滑的滑索。7制动装置;8缓冲垫;9滑索长度;10承载索高差;11停止区。1一钢丝绳固定点;2固定钢丝绳金属结构:3出发站;4到达站;5滑行装备;6承载索;图1直滑式滑索示意图3.4.2往复式滑索reciprocatingzipline出发站和到达站各布置一辆滑车,由牵引索连接上下滑车,通过滑轮在出发站和到达站之间形成闭环。不依靠动力牵引装置,出发站滑车沿承载索依靠势能向动能的转化单向下滑,同时带动到达站滑车不我人上行至出发站,使得滑车在出发站和到达站之间往复运动的滑索。注:见图2。标引序号说明:1承载索;2牵引索:3滑行装备。图2往复式滑索示意图3.5动力$引滑索powertractionzipline依靠动力牵引装置带动牵引索动作,使滑车沿承载索运动的滑索。注见图3。标引序号说明:1承载索;2牵引索;3滑行装备;4一动力牵引装置。图3动力牵引滑索示意图3.6跨距Strideddistance上站和下站承载索支撑点之间的水平距离。3.7弦倾角stringincidence承载索或牵引索其弦线与水平面所夹的锐角。来源:GB/T203062017,4.9.15,有修改3.8长度Iength上站和下站承载索支撑点之间的直线距离。4技术要求4.1 基本设计要求4.1.1 滑索应满足GB84082018的规定,设计应计算正确、结构合理并能保证乘人安全,主要技术参数为:长度、运行速度、承载索高差、每道承载人数、滑索道数等。4.1.2 滑索的设计文件应至少包括设计计算书、设计说明书、使用维护保养说明书、风险评价报告、设计试验验证大纲以及符合国家相关标准的全套设计图纸。4.1.3 风险评价至少包括受力结构和受力零部件、设备运行环境、设备周围障碍物、人为因素、意外因素、应急救援等因素,评价内容至少包括乘人滑行途中停滞、牵引装置失效、乘人装置和束缚装置失效等。4.1.4 使用维护保养说明书除满足GB84082018和GB/T9969的相关要求外,至少还包括以下要求。a)同一承载索上不准许两辆及以上滑车同时滑行。b)停运时,应将滑车拆下或锁住。c)当遇到雨、雪、冰霜、雾等天气,承载索裹冰或者风速大于8m/s的天气时,滑索应停止运行。d)具备可操作性的应急救援措施和救援装备。e)定期安全检查(日检、周检、月检、年检)。f)作业人员配备要求如下:1)出发站当班配备作业人员人数不应少于所运行的滑索道数,作业人员指导和监督游客按规定的姿势穿好或坐上载人装备,并对乘客束缚装置进行检查确认;2)到达站应配备作业人员,协助游客离开载人装备。注:本文件中所称作业人员指取得“特种设备安全管理利作业人员证”的人员。g)作业人员应配备安全防护装置,防止作业人员意外坠落。h)规定钢丝绳(承载索、回收索)、滑车、载人装备、固定钢丝绳金属结构等的设计使用期限。4.1.5 滑索线路和站址不应建在军事禁区、电力线路保护区、山地风口以及有雪崩、滑坡、塌方、溶洞、风暴、海啸、洪水、火灾等危及滑索运行安全的地区。4.1.6 滑索的设计计算载荷选取应符合GB84082018中6.1.2的规定;根据乘坐方式不同,趴式滑索单个人体迎风面积取0.3m20.5m2,坐式滑索单个人体迎风面积取O.5m20.811载人装备为座舱型式的采用座舱最大迎风面积;冲击系数不低于1.1(滑车、载人装备与活载荷考虑);属于裹冰区的,应按GB50135的规定考虑裹冰工况,钢丝绳裹冰载荷计算应符合附录A的规定,裹冰状态下的钢丝绳不应破断,固定钢丝绳金属结构不应失稳。4.1.7 滑索在设计时应按GB84082018中表8所列固定方法考虑端头固定效率,各部件安全系数满足以下要求:a)承载索、牵引索、滑车所有构件安全系数应不小于5;b)固定钢丝绳金属结构件安全系数应不小于3.5;c)承载索钢丝绳锚固点焊缝安全系数应不小于5;d)抗倾覆安全系数应按GB84082018中表3的规定选取。4.1.8 塔架应按GB50017的规定设计。4.1.9 滑
