GB_T 16656.14-2023 工业自动化系统与集成 产品数据表达与交换 第14部分：描述方法：EXPRESS-X语言参考手册.docx

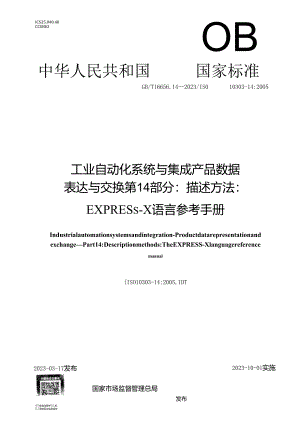

ICS25.040.40CCSNIOOB中华人民共和国国家标准GB/T16656.142023/IS010303-14:2005工业自动化系统与集成产品数据表达与交换第14部分：描述方法：EXPRESs-X语言参考手册Industrialautomationsystemsandintegration-ProductdatarepresentationandexchangePart14:Descriptionmethods:TheEXPRESS-Xlanguagereferencemanual(ISO10303-14:2005,IDT2023-03-17发布45蚣货注册中Bl标UJ受阿军设会发现生2023-10-01实施国家市场监督管理总局发布国家标准化管理委员会前言III引言V1 范围12 规范性引用文件13 术语和定义13.1 GB/T16656.12008中定义的术语13.2 GB/T16656.112010中定义的术语23.3 其他术语和定义24 基本原则34.1 概述34.2 执行模型的基本原则44.3 实施环境65 一致性要求75.1 EXPRESS-X的一致性类76 语言的规范语法87 基本语言元素97.1 概述97.2 保留词98 数据类型98.1 概述98.2 视图数据类型99 声明109.1 概述109.2 绑定109.3 视图声明149.4 映射声明199.5 模式视图声明299.6 模式映射声明299.7 局部声明309.8 常量声明319.9 函数声明319.10 过程声明319.11 规则声明3110 表达式3110.1 概述3110.2 视图调用3210.3 映射调用3410.4 部分绑定调用3710.5 FOR表达式3810.6 IF表达式4010.7 CASE表达式4010.8 正向路径操作符4110.9 反向路径操作符4211 内置函数4411.1 EXTENT-常规函数4412 范围和可见性4412.1 概述4412.2 模式视图4512.3 模式映射4512.4 视图和从属视图4512.5 视图分区标签4612.6 视图属性标识符4612.7 FOR表达式4612.8 映射和从属映射4612.9 FROM语言元素4612.10 实例化循环4612.11 路径表达式4713 接口规范4713.1 概述4713.2 REFERENCE语言元素47附录A（规范性）信息对象识别49附录B（规范性）EXPRESS-X语言的语法50附录C（规范性）EXPRESS-X到EXPRESS的转换算法63附录D（资料性）实施注意事项65附录E（资料性）路径操作符UnneSl函数66附录F（资料性）映射表语义67参考文献73本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T16656的第14部分。GB/T16656工业自动化系统与集成产品数据表达与交换已经发布了以下部分：一一第1部分：概述与基本原理； 第11部分：描述方法：EXPRESS语言参考手册； 第14部分：描述方法：EXPRESs-X语言参考手册；一一第21部分：实现方法：交换文件结构的纯正文编码； 第28部分：实现方法：EXPRESS模式和数据的XM1.表达（使用XM1.模式）； 第31部分：一致性测试方法论与框架：基本概念； 第32部分：一致性测试方法论与框架：对测试实验室和客户的要求； 第34部分：一致性测试方法论与框架：应用协议实现的抽象测试方法； 第41部分：集成通用资源：产品描述与支持原理；一一第42部分：集成通用资源：几何与拓扑表达：一一第43部分：集成通用资源：表达结构： 第44部分：集成通用资源：产品结构配置；一一第45部分：集成通用资源：材料和其他工程特性；第46部分：集成通用资源：可视化显示； 第47部分：集成通用资源：形状变化公差； 第49部分：集成通用资源：工艺过程结构和特性； 第51部分：集成通用资源：数学表达；一一第54部分：集成通用资源：分类和集合论：一第55部分：集成通用资源：过程与混合表达；第56部分：集成通用资源：状态；一第101部分：集成应用资源：绘图；第102部分：符合GB/T16656一致性规范的视图交换协议：一第105部分：集成应用资源：运动学：第238部分：应用协议：计算机数值控制器用的应用解释模型；第501部分：应用解释构造：基于边的线框：第502部分：应用解释构造：基于壳的线框；一一第503部分：应用解释构造：几何有界二维线框：一一第504部分：应用解释构造：绘图注释；一一第505部分：应用解释构造：图样结构与管理；第506部分：应用解释构造：绘图元素： 第507部分：应用解释构造：几何有界曲面； 第508部分：应用解释构造：非流形曲面； 第509部分：应用解释构造：流形曲面； 第513部分：应用解释构造：基本边界表达：Ill=第520部分；应用解释构造：相关绘图元素，二第100l部分；应用模块：外观赋值；二第1。？部分；应用模块：曲线外观；二二第1002部分；应用模块：颜色=第1004部分：应用模块：基本几何形状=第1005部分：应用模块：基本拓扑=第1006部分：应用模块：基础表达：- -第1007部分:应用模块；通用曲面外观；- 第1008部分；应用模块；层赋值；- 第1009部分；应用模块：形状外观和层，本文件等同采用ISO10303-14:2005工业自动化系统与集成产品数据表达与交换第14部分描述方法：EXPRESs-X语言参考手册。本文件做了下列最小限度的编辑性改动：- 删去了在正文没有引用的规范性引用文件，请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国自动化系统与集成标准化技术委员会(SAC/TC159)归口o本文件主要起草单位：浙江大学、中国标准化研究院、杭州新迪数字工程系统有限公司、杭州爱科科技股份有限公司、佛山慧谷科技股份有限公司、北京知元创通信息技术有限公司、宁波智讯联科科技有限公司、上海美嘉林软件科技股份有限公司。本文件主要起草人：顾复、王志强、洪岩、邱建平、顾新建、代风、郑范瑛、方云科、纪杨建、陈凤华、彭维、陈芨熙、方萃浩、金勇华、刘守华、杨青海、岳高峰、徐凯程、高亮、尹书蕊。GB/T16656是用于计算机解释性表示和交换产品数据的国家标准，其目的是提供一种独立于任何特定系统的中性机制，描述产品整个生命周期中的产品数据。该机制不仅适用于中性文件交换，而且适合作为实现和共享产品数据库以及归档的基础。GB/T16656工业自动化系统与集成产品数据表达与交换是一项由多个部分组成的标准，各部分单独出版。GB/T16656工业自动化系统与集成产品数据表达与交换由以下系列组成：第1至第19部分描述方法；第20至第29部分实现方法；第30至第39部分一致性测试方法与框架；集成应用资源;应用协议；抽象测试套件:应用模块；应用解释构造;第40至第59部分集成通用资源；第100至第199部分第200至第299部分一第300至第399部分一第400至第499部分一第500至第599部分第100O至第1999部分应用模块。本文件属于GB/T16656的描述方法系列。假定使用本文件的读者熟悉ISO10303-11中定义的数据规范语言和ISo10303-21中定义的纯文本编码规范。工业自动化系统与集成产品数据表达与交换第14部分：描述方法：EXPREss-X语言参考手册1范围本文件规范了用于指定由EXPRESS模式描述的数据间关系的一种语言，以及用于规定由EXPRESS模式描述的数据的可替换视图。该语言称为EXPREss-XOEXPREss-X是一种结构化数据映射语言。它由无二义性地规范EXPRESS模式之间关系的语言元素组成。以下内容在本文件范围内：从一个EXPRESS模式描述的数据向另一个EXPRESS模式描述的数据的映射，一从一个EXPRESS模式的一个版本描述的数据向该EXPRESS模式的另一个版本描述的数据的映射，其中这两个模式具有不同的名称：一一用于数据共享和数据交换应用程序的数据转换器的要求规范；一一由EXPRESS模式定义的数据的可替换视图的规范：应用协议映射表的其他表示法：一一数学上可能的双向映射；一一可以评估映射产生的数据的约束的规范。以下内容不在本文件范围之内：使用除EXPRESS之外的方式进行定义的数据映射；标识EXPRESS模式的版本：一用EXPRESS-%语言的结构的图形表示。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T16656.1-2008工业自动化系统与集成产品数据表达与交换第1部分：概述和基本原理(ISO10303-1:1994,IDT)GB/T16656.112010工业自动化系统与集成产品数据表达与交换第11部分：描述方法：EXPRESS语言参考手册(ISO10303-11:2004,IDT)3术语和定义3.1 GB/T16656.12008中定义的术语GB/T16656.1-2008界定的下列术语适用于本文件。一一数据：信息。3.2 GB/T16656.112010中定义的术语GB/T16656.11-2010界定的下列术语适用于本文件。复合实体数据类型；复合实体（数据类型）实例：一一常量：实体；实体数据类型；一实体（数据类型）实例；一一实例；部分复合实体数据类型；一一部分复合实体值；实例集；一一简单实体（数据类型）实例；一一子类/超类图；标记：值。3.3 其他术语和定义下列术语和定义适用于本文件。3.3.1绑定范围bindingextent来自源实体数据类型范围和视图范围中的实例所构造的一组绑定实例。3.3.2绑定实例bindinginstance引用与视图或映射关联的实体数据类型实例和视图数据类型实例的一种集合。3.3.3实体数据类型范围entitydatatypeextent给定实体数据类型的实例的集合。3.3.4EXPRESs-X解析器EXPRESs-Xparser能够解析采用EXPREss-X语言规范表示的工具。3.3.5EXPREss-X映射引擎EXPREss-Xmappingengine根据EXPREss-X语言规定的规范执行结构信息映射的工具。3.3.6映射map一种或多种源实体数据类型或源视图数据类型的数据与一
