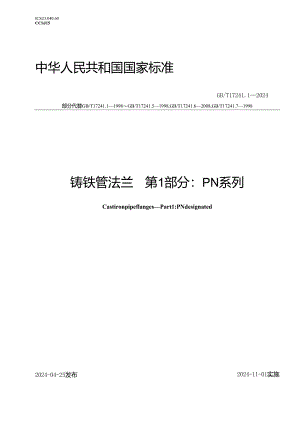

ICS23.040.60CCSJ15中华人民共和国国家标准GB/T17241.12024部分代替GB/T17241.11998GB/T17241.51998,GB/T17241.62008,GB/T17241.71998铸铁管法兰第1部分：PN系列CastironpipeflangesPart1:PNdesignated2024-04-25发布2024-11-01实施国家市场监督管理总局国家标准化管理委员会目次前言IIl引言IN1范围12规范性引用文件13术语和定义14类型与参数14.1 公称压力14.2 公称尺寸14.3 法兰密封面型式及代号24.4 法兰类型、代号及适用范围25型式与尺寸75.1 整体铸铁管法兰75.2 带颈螺纹铸铁管法兰165.3 带颈平焊和带颈承插焊铸铁管法兰215.4 铸铁管法兰盖255.5 板式松套铸铁管法兰356技术要求386.1 法兰材料386.2 压力-温度额定值396.3 尺寸公差406.4 法兰密封面粗糙度416.5 加工制造426.6 紧固件及密封垫片426.7 修补427压力试验428 检验和验收428.1 检验428.2 验收439 标志与标记439.1 标志439.2 标记4310订货要求及包装43本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T17241铸铁管法兰的第1部分。GB/T17241已经发布了以下部分：第1部分：PN系列；第2部分：ClaSS系列。本文件部分代替GB/T17241.11998铸铁管法兰类型、GB/T17241.21998铸铁管法兰盖、GB/T17241.31998带颈螺纹铸铁管法兰、GB/T17241.41998带颈平焊和带颈承插焊铸铁管法兰、GB/T17241.51998管端翻边带颈松套铸铁管法兰、GB/T17241.6-2008整体铸铁法兰和GB/T17241.71998铸铁管法兰技术条件系列标准的PN系列铸铁管法兰内容，与原文件相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了整体铸铁管法兰在PNlo和PN16公称压力下的DN2200、DN2400、DN2600尺寸（见表6、表7）;b）增加了整体铸铁管法兰和法兰盖在PN63公称压力下的法兰尺寸（见表10）;c）增加了铸铁管法兰盖在PNIOPN16公称压力下的DN2200、DN2400、DN2600尺寸（见表22、表23）;d）增加了球墨铸铁材料牌号QT350-22、QT450-10、QT500-7（见表31）;e）删除了可锻铸铁材料牌号KTH330-08、KTH370T2（见GB117241.11998的表1）;f）增加了法兰压力温度额定值的选用原则（见6.2）;g）更改了法兰尺寸公差要求（见6.3,GB/T17241.71998的第4章）；h）更改了法兰密封面粗糙度要求（见6.4,GB/T17241.71998的5.2）;i）增加了对法兰加工制造方面的要求（见6.5）;j）增加了对法兰配套产品（螺栓和垫片）的要求（见6.6）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国管路附件标准化技术委员会（SAC/TC237）归口。本文件起草单位：中机生产力促进中心有限公司、新兴铸管股份有限公司、玫德集团有限公司、辽宁爱维尔金属成型科技股份有限公司、安徽欧泰祺智慧水务科技有限公司、安徽同发设备股份有限公司、河北建支铸造集团有限公司、上海冠龙阀门节能设备股份有限公司、博纳斯威阀门股份有限公司、高安市璐克斯机械有限公司、江阴金童石化装备有限公司。本文件主要起草人：李晓勤、周占虎、徐军、任艳青、冯峰、汪书培、焦祥静、文炜年、王荣辉、艾晨光、王道群、卢晓斌、姚明华。本文件及其所代替文件的历次版本发布情况为：1998年首次发布为GB/T17241.11998;一本次为第一次修订，并入了GlVTI7241.21998铸铁管法兰盖、GB/T17241.31998带颈螺纹铸铁管法兰、GB/T17241.4-1998带颈平焊和带颈承插焊铸铁管法兰、GB/T17241.51998管端翻边带颈松套铸铁管法兰、GB/T17241.62008整体铸铁法兰（GB/T17241.62008的历次版本发布情况为：GB/T17241.61998）GB/T17241.71998铸铁管法兰技术条件系列标准的PN系列铸铁管法兰内容。铸铁管法兰是管道系统中使用量大面广的基础件和连接件。原GB/T17241系列标准主要是按照法兰类型的不同分为7个部分。为统一国内外标准体系、简化标准数量，方便国内外用户理解和使用，本次修订根据公称压力系列整合为以下2个部分：铸铁管法兰第1部分：PN系列；铸铁管法兰第2部分：Class系列。两项标准分别对应国际上通用的两大法兰系列，即PN系列（欧洲）和ClaSS系列（美洲），同时补充和完善我国在铸铁管法兰设计、制造、检验和使用方面的相关技术内容，提升国内铸铁法兰总体质量。IV铸铁管法兰第1部分：PN系列1范围本文件规定了PN系列铸铁管法兰和法兰盖的类型与参数、型式与尺寸、技术要求、压力试验、检验与验收、标志与标记、订货要求及包装。本文件适用于材料为灰铸铁、球墨铸铁、可锻铸铁，公称压力PN2.5PN63,公称尺寸DN10'DN4000的铸铁管法兰和法兰盖。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T152.4紧固件六角头螺栓和六角螺母用沉孔GB/T1047管道元件公称尺寸的定义和选用GB/T1048管道元件公称压力的定义和选用GB/T1348球墨铸铁件GB/T6060.1表面粗糙度比较样块第1部分：铸造表面GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T7306.255。密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T9439灰铸铁件GB/T9440可锻铸铁件GB/T1271660°密封管螺纹3术语和定义GB/T1047和GB/T1048界定的术语和定义适用于本文件。4类型与参数4.1 公称压力本文件规定了公称压力用PN标识的如下7个压力等级：PN25、PN6、PN10、PNl6、PN25、PN40、PN63。4.2 公称尺寸本文件规定了公称尺寸用DN标识的如下39个规格：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000sDN3200、DN3400、DN3600、DN3800、DN4000o4.3 法兰密封面型式及代号法兰的密封面型式分为平面和突面，平面代号为FR突面代号为RF,见图1。球墨铸铁法兰、灰铸铁法兰的密封面型式宜为突面；可锻铸铁法兰密封面可为平面和突面两种型式。法兰突面密封面的外圆直径到法兰连接面的过渡可以倒角或倒圆，并由制造商决定。田0I0巾3a)平面(FF)b)突面(RF)标引符号说明：f突面密封面高度。图1法兰密封面型式4.4 法兰类型、代号及适用范围法兰的类型、代号和适用范围分别见表1表3。GB/T17241.12024法兰类型及代号PNDN10152025324050658010012515021：(25030t35CI(X侦30：700800900100C120C140C160C1800200C220(240C260C280C3COO32003100360C380C1000整体铸铁管法兰Il2.5使用PN6尺寸61.10使用PN16尺寸16V25使用PN40尺寸40J带颈螂纹铸铁管法Th10使用PN16尺寸167铸铁管法兰盖B1.2.5使用PN6尺寸610使用PN16尺寸JJH1.二16JJJ25使用PN40尺寸40VVVV
