GB43469-2023便携式机上儿童限制装置.docx

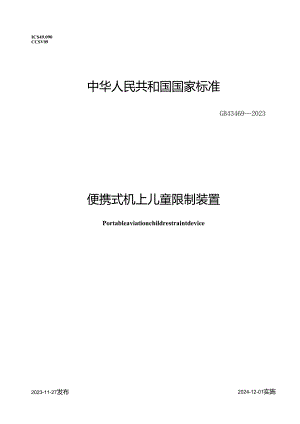

ICS49.090CCSV09中华人民共和国国家标准GB434692023便携式机上儿童限制装置Portableaviationchildrestraintdevice2023-11-27发布2024-12-01实施国家市场监督管理总局总示国家标准化管理委员会发布目次前言I1范围12规范性引用文件13术语和定义24分类24.1 儿童的分类24.2 PACRD的分类及安装方式35要求35.1 阻燃要求35.2 化学要求35.3 设计与功能要求55.4 PACRD与乘客座椅系统适配性要求75.5 性能要求86试验方法96.1 燃烧试验96.2 化学试验96.3 适配性试验106.4 动态试验116.5 翻转试验137标识138使用说明书14附录A（规范性）头部及躯干最小支撑面15附录B（规范性）座椅排距16附录C（规范性）适配性试验装置17附录D（规范性）试验假人19D.1通则19D.2假人的构造19D.3主要特征20附录E（规范性）动态试验座椅22附录F（规范性）加速度曲线26附录G（规范性）模拟的飞机乘客座椅29附录H（规范性）允许在民用飞机上使用的标签30参考文献31本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国民用航空局提出并归口。便携式机上儿童限制装置1范围本文件界定了便携式机上儿童限制装置的术语和定义，规定了在民用运输类飞机上的安装固定要求、约束系统的结构、约束系统总成及其组成部件的性能指标以及产品说明和标识要求，描述了燃烧试验、化学试验、适配性试验、动态试验和翻转试验的试验方法。本文件适用于旅客自行携带到民用运输类飞机上使用，且仅利用腰部约束固定在前向乘客座椅上的便携式机上儿童限制装置的设计生产、检验检测、产品认证、服务提供及贸易合作。注：本文件界定的便携式机上J1.M限制装置不包括需要特殊安装到乘客座椅上，或需要通过外部结构或附件支撑在乘客座椅上，或需要通过特殊的织带安装到乘客座椅上的儿童限制装置；也不包括有特殊需求的儿童限制装置，或医疗类的儿承限制装置。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2912.1纺织品甲醛的测定第1部分：游离和水解的甲醛（水萃取法）GB6675.2玩具安全第2部分：机械与物理性能GB6675.4玩具安全第4部分：特定元素的迁移GB/T17592纺织品禁用偶氮染料的测定GB/T19941.1皮革和毛皮甲醛含量的测定第1部分：高效液相色谱法GB/T19941.2皮革和毛皮甲醛含量的测定第2部分：分光光度法GB/T19942皮革和毛皮化学试验禁用偶氮染料的测定GB/T22048玩具及儿童用品中特定邻苯二甲酸酯增塑剂的测定GB/T23344纺织品4-氨基偶氮苯的测定GB/T26193玩具材料中可迁移元素睇、神、领、镉、珞、铅、汞、硒的测定电感耦合等离子体质谱法GB27887-2011机动车儿童乘员用约束系统GB/T30419玩具材料中可迁移元素睇、碑、领、镉、络、铅、汞、硒的测定电感耦合等离子体原子发射光谱法GB/T32602玩具材料中可迁移元素链、锁、镉、铝、铅含量的测定石墨炉原子吸收分光光谱法GB/T32603玩具材料中可迁移元素肿、睇、硒、汞的测定原子荧光光谱法GB/T33392皮革和皮毛化学试验禁用偶氮染料中4-氨基偶氮苯的测定ISO6487:2015道路车辆冲击试验测量技术仪器设备（RoadvehiclesMeasurementtechniquesinimpacttests-Instrumentation）CCAR-25-R4运输类飞机适航标准CTSO-C100c儿童航空安全装置CTSO-C127b旋翼航空器、运输类飞机和小飞机座椅系统3术语和定义下列术语和定义适用于本文件。3.1portableaviationchildrestraintdevice;PACRD旅客自行携带在民用运输类飞机上使用，仅依赖乘客座椅支撑，并仅使用乘客座椅上的腰部约束（如果需要可使用腰带延长带）实现在前向乘客座椅上固定，并通过限制儿童身体的移动来减轻飞机在改变姿态、遭遇强气流或受冲撞情况下对儿童身体造成伤害的便携式约束系统。3.2乘客座椅passengerseat民用运输类飞机上的前向乘客座椅，包括坐垫、扶手、装饰以及任何限制或约束用以形成乘客乘坐空间的乘坐设施。3.3腰部约束pelvicrestraint腰带通过组装方式安装在乘客座椅上，用于限制成年乘员骨盆移动的装置。3.4适配性试验装置compatibilitytestdevice用于评估便携式机上儿童限制装置的结构尺寸与乘客座椅适配性的装置。3.5安全带系统beltsystem在便携式机上儿童限制装置中，由带扣、调节装置和织带等部件组成，用于约束儿童身体的装置。3.6座椅排距pitch前后两排乘客座椅相同参考点之间的距离。3.7台车sled用于搭载便携式机上儿童限制装置试验座椅进行动态测试的装置。4分类4.1儿童的分类儿童的生理特征是由身高、体重和年龄等体现的，这些特征对于PACRD的结构和安装十分重要，应根据儿童的生理特征正确使用各类PACRD。在儿童发育的不同阶段，需要结合这些特征进行PACRD的选择。儿童的分类应符合CTSO-CloOC中附录1的规定（见表1）.表1定义了儿童发育的3个阶段，各阶段的首要特征用下划线进行强调。当儿童处在两个阶段之间时，应使用首要特征确定PACRD的构型及安装方向。表1儿类别儿童类别体重kgr身11Jcm年龄新生儿出生时的体重5出生时的体长65不适用婴儿>5-10>658512个月以内幼儿>1018>85-110超过12个月注：下划线表示各个阶段儿童的首要特征。4.2PACRD的分类及安装方式按照表1中的儿童类别对PACRD进行分类，PACRD的类型与儿童类别应一一对应，其安装方式与其相适应，具体如下。a）适用于新生儿使用的限制装置属于I型限制装置。新生儿应以倾斜的姿势乘坐，后向约束并提供上下躯干约束。b）适用于婴儿使用的限制装置属于11型限制装置。婴儿应以倾斜的姿势乘坐，后向约束并提供上下躯干约束。c）适用于幼儿使用的限制装置属于In型限制装置。幼儿应以倾斜或者直立的姿势乘坐，前向或者后向约束并提供上下躯干约束。表2给出了3个PACRD的类型与儿童类别的对应情况以及安装方式。表2PACRD的分类及安装方式类型儿童类别PACRD安装方式I新生儿后向（倾斜）Il婴儿后向（倾斜）III幼儿前向（直立、倾斜）或后向（直立、倾斜）5要求5.1 阻燃要求按照6.1.l对PACRD的组成材料包括纺织面料、皮革、塑胶、泡沫类（衬垫）等进行试验，试验材料应是自熄的，平均烧焦长度不应超过203mm,移去火源后的平均续燃时间不应超过15s。试样滴落物在滴落后的续燃时间不应超过5s。按照6.1.2的要求对织带进行试验，试验时其平均燃烧率不应超过64mm/mino5.2 化学要求5.21 可迁移元素PACRD上儿童可触及区域内的零件和材料，如塑料、纺织面料等的可迁移元素（睇、碑、钢、镉、辂、铅、汞和硒）最大限量值应符合表3的规定。表3可迁移元索大限值元素最大限量值mg/kg睇（Sb）60础(As)25钢(Ba)1000镉（Cd）75格（Cr）60铅（Pb）90汞（Hg）60硒(Se)5005.2.2有害化学物质PACRD上儿童可触及区域内的零件和材料，如塑料和纺织面料等的有害化学物质限量值应符合表4中的规定。表4有害化学物质限值项次有害化学物质化学物质代码（CAS）限量值适用材质1甲醛(Formaldehyde)50-00-020mg/kg纺织品、合成革、人造革、皮革2可分解致癌芳香胺染料联苯胺(Benzidine)92-87-5W20mg/kg纺织品、合成革、人造革、皮革2-甲氧基-5-甲基苯胺(2-Methoxy-5-methylani1ine)120-71-8对氯苯胺(p-ChIoroaniline)106-47-8邻甲苯胺(O-TOIUidine)95-53-4邻城基苯甲酶（O-AniSidine）90-04-0邻氨基偶氮甲苯(o-aminoazotoIuene)97-56-34-氯-邻甲苯胺(4-ChlorO-O-toluidine)95-69-2ZI-氨基联苯(4-Aminobipheny1)92-67-14,4'-二氨基二苯疏雁(4,4'-Thiodianiline)139-65-14,4'-二氨基二笨醮(4,4,-Oxydianiline)101-80-44,4'-亚甲基-二(2-氯苯胺)4,4,-Methylene-bis(2-chloroaniiine)101-14-42,4-二甲基苯胺(2,4-Xylidine)95-68-13,3'-二甲基联苯胺(3,3,-Dimelhylbenzidine)119-93-7«4有害化学物质限值(续)项次有害化学物质化学物质代码(CAS号)限量值适用材质2可分解致癌芳香胺染料4,4'-二氨基二苯甲烷(4,4,-Diaminobipheny1methane)101-77-920mg/kg纺织品、合成革、人造革、皮革3,3'-二甲基-4,4'-二氨基二苯甲烷(3,3'-Dimethyl-zI,4'-cliaminobipheny1melhane)838-88-03.3,一二甲氧基联苯胺(3,3,-Dimethoxybenzidine)119-90-43,3'-二氯联苯胺(3,3,-Dichlorobenzidine)91-94-12-苯胺(2-NaPhthylamine)91-59-85-硝基-邻甲苯胺(5-Nitro-o-toluidine)99-55-82,4-二氨基甲苯(2,4-TolUyIenediamine)95-80-72,4-二氮基苯甲醛(2,4-DiaminoaniSOIe)615-05-42,4,5-三甲基苯胺(2,4,S-Trimethylaniline)137-17-74-氨基偶氮,苯(4-Aminoazobenzene)60-09-32,6-二甲基苯胺(2,6-XyIidine)87-62-73邻苯二甲酸酯邻苯二甲酸二(2-乙基己)酯(DEHP)117-81-7所有产品包括可放入口中的产品三种增塑剂总含量WO.现塑化材料、油漆、邻苯二甲酸二丁酯(DBP)84-74-2邻苯二甲酸丁节酯(BBP)85-68-7
