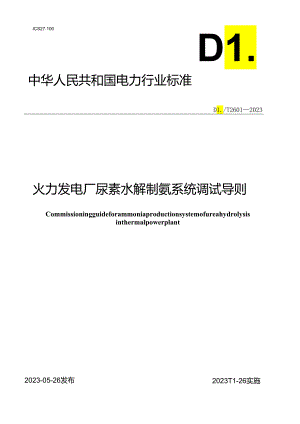

ICS27.100D1.中华人民共和国电力行业标准D1./T26012023火力发电厂尿素水解制氨系统调试导则Commissioningguideforammoniaproductionsystemofureahydrolysisinthermalpowerplant2023T1-26实施2023-05-26发布国家能源局发布前言II引言III1范围12规范性引用文件13术语和定义14总则25分部试运36整套启动试运67系统停运88系统异常处理99调试质量验收1010调试报告10附录A（规范性）调试安全措施11-XX.刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业电站锅炉标准化技术委员会(D1./TC08)归口。本文件起草单位：华北电力科学研究院有限责任公司、中国华电科工集团有限公司、河北涿州京源热电有限责任公司、国能三河发电有限责任公司。木文件主要起草人：刘高军、白永锋、李庆、郭羽、王凯亮、严增军、杜磊、姜龙、何奇善、李金晶、李磊、程亮、魏书洲、赵振宁、刘振生、蔡向东、李晓辉。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，100761)。本文件是根据中电联关于转发国家能源局2020年能源领域行业标准制修订计划及外文版翻译计划的通知(中电联标准(2020)225号)的要求进行编制的。本文件编制目的是适应火力发电厂脱硝装置液氨改尿素工程所涉及的或新建工程所涉及的尿素水解制氨系统需要，规范尿素水解制氨系统安全、经济、高效调试。本文件总结了尿素水解制氨系统调试实践的经验，并规定了火力发电厂尿素水解制氨系统调试的总则、分部试运、整套启动试运、系统停运、系统异常处理、调试质量验收、调试报告等内容，满足火力发电厂尿素水解制氨系统调试的安全、环保、经济等方面要求。调试单位可根据本文件，结合火力发电厂的实际情况，编制具体的尿素水解制氨调试方案或措施。Ill火力发电厂尿素水解制氨系统调试导则1范围本文件规定了火力发电厂尿素水解制氨系统调试的内容和方法。本文件适用于火力发电厂尿素水解制氨系统的调试。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2440尿素GB18218危险化学品重大危险源辨识GB50016建筑设计防火规范GB50235工业金属管道工程施工规范GB13223火电厂大气污染物排放标准GB26164.1电业安全工作规程第1部分：热力和机械GB/T150.1压力容器第1部分：通用要求GB/T150.42011压力容器第4部分：制造、检验和验收GB/T20801.5压力管道规范工业管道第5部分：检验与试验GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法D1.5009.1电力建设安全工作规程第1部分：火力发电D1.5277火电工程达标投产验收规程D1./T5294-2013火力发电建设工程机组调试技术规范D1./T5437火力发电建设工程启动试运及验收规程D1./T1695火力发电厂烟气脱硝调试导则D1./T5210.6电力建设施工质量验收规程第6部分：调整试验D1./T2352-2021火力发电厂尿素制氨系统运行导则町/T75固定污染源烟气（SO?、NO2.颗粒物）排放连续监测技术规范HJ/T76固定污染源烟气（SO2、N0,颗粒物）排放连续监测系统技术要求及检测方法3术语和定义下列术语和定义适用于本文件。a烟气脱硝fluegasdenitration采用物理或化学方法脱除烟气中氮氧化物的过程。1.2脱硝还原剂reductant与烟气中氮氧化物发生氧化还原反应的物质。1.3尿素水解ureahydrolysis在一定温度压力下使尿素在水溶液中发生水解反应分解成氨和二氧化碳的过程。1.4尿素催化水解ureacatalytichydrolysis在催化剂参与的条件下，尿素溶液在一定的温度压力下分解成氨和二氧化碳的过程。1.5斗式提升机bucketelevator用于输送尿素颗粒进入溶解罐的装置。1.6尿素溶液混合泵mixingpumpforureasolution促使尿素溶液混合均匀的泵。1.7尿素溶液循环泵circulationpumpforureasolution尿素溶液在尿素溶液储罐和尿素水解反应器之间循环的泵。1.8尿素水解反应器ureahydrolysisreactor一种利用外部热源加热尿素溶液，使尿素发生水解反应的装置。1.9水解混合气ureahydrolysismixedgas尿素溶液水解反应生成的含有氨气、二氧化碳及水蒸气的混合气体。3. 10废水泵wastewaterpump转运尿素水解制氨系统废水的泵。3.1分部试运commissioningtestofindividualequipmentandsubsystem对单项设备或系统试运进行的动态检查和运行。3.2整套启动试运start-upcommissioningtestofcompletesystem尿素水解制氨系统中尿素溶解系统、尿素溶液储存和输送系统、尿素水解系统、疏水系统和废水系统等子系统联合试运行。4总则3.3 素水解制氨系统组成3.3.1 素水解制氨系统主要包括尿素溶解、尿素溶液储存和输送、尿素水解、疏水和废水等子系统。若为尿素催化水解制氨系统，应增加催化剂供给系统。3.3.2 素溶解系统应包括尿素颗粒输送装置、尿素溶解罐、搅拌器、尿素溶液混合泵、排风机、蒸汽管道、除盐水管道、疏水管道等设备及其附属管道、阀门、仪表。尿素颗粒输送装置由起重机、给料机、斗式提升机、拆包机、输送机等设备中几种组合实现。3.3.3 素溶液储存和输送系统应包括尿素溶液储罐、尿素溶液循环泵、尿素溶液循环管道、蒸汽管道、疏水管道等设备及其附属管道、阀门、仪表。3.3.4 素水解系统应包括尿素水解反应器、尿素溶液管道、蒸汽管道、除盐水管道、疏水管道和水解混合气管道等设备及其附属管道、阀门、仪表。3.3.5 水系统应包括疏水箱、疏水泵、减温水泵等设备及其附属管道、阀门、仪表。3.3.6 水系统应包括废水泵、废水池等设备及其附属管道、阀门、仪表。3.3.7 化剂供给系统应包括催化剂罐、催化剂加药泵、除盐水管道、疏水管道等设备及其附属管道、阀门、仪表。3.4 i涉骗尿素水解制氨系统调试分为分部试运和整套启动试运两部分。3.5 WwW84. 3.1调试的组织形式、调试资质、计量管理和调试程序应参考D1./T1695、D1./T52942013相关规定。5. 3.2调试单位应负责编写调试大纲及调试措施，并经过调试、建设、监理等单位会审讨论，最终经试运总指挥审批后实施。调试大纲及措施编写应参考D1./T5294-2013中附件A及附件B的相关规定。4.4调试安全4.4.1 调试开始前，应将调试时间、试运范围、调试内容、危险源告知所有可能进入操作设施区域的相关人员。4.4.2 调试开始前及调试期间，应将警示信息以警示牌或警示标签的形式放在明显位置，禁止无关人员进入调试现场。4.4.3 调试期间，应由专人负责调试区域远方和就地控制操作，现场调试确保至少2人。4.4.4 调试结束后，应确认现场无安全隐患。如不能及时解除，应隔离并警示。4.4.5 其余调试安全相关事项参考附录A。5分部试运5.1 三J5.1.1 分部试运应参考D1./T1695、D1./T5437相关要求。5.1.2 分部试运应包括单体调试、单机试运和分系统调试。单体调试和单机试运完成后，由调试单位负责完成分系统调试。5.1.3 导则中压力、温度、时长、浓度等参数为推荐值，具体数值应参考系统说明书确定。5.2 调试运行前应具备的条件5.2.1 调试运行范围内土建施工应完成，并验收合格，妨碍运行的临时脚手架应拆除。5.2.2 调试现场已经具备必要的安全消防设施（如灭火器、消防水带及管路等）,应急照明应具备投入条件。5.2.3 系统相关电气设备应具备送电条件：a）确认现场接线正确，确认电源电压、相数、频率满足电机试运、电伴热带供电等要求；b）确认电机、电伴热带等用电设备绝缘阻值合格。5.2.4 系统内的阀门、流量计、泵、仪表等设备应校验、试验合格。5.2.5试运人员应培训考试合格且职责分工明确，试验用原材料（尿素、除盐水、蒸汽等）及仪器应准备就绪。5.2.6 现场设备应完成命名、编号、挂牌工作。5.2.7 远方、就地控制系统工作状态应正常。5.2.8 系统的保温、伴热、油漆工作应完成，各工序验收合格。5.3单体调试和单机试运调试要点5 .3.1装置安装完毕后，应组织安装人员会同工艺、机械、电气、仪表等有关人员，根据设计施工要求，对系统进行一次全面的检查。6 .3.2检查应依据设计图纸、说明书及有关规范。特别是对一些有特殊要求的部件，应按具体要求逐一核实。5.3.3检查主要内容为工艺流程、管道、阀门、设备、仪表、取样点及其附属设施。5.3.4转动设备试运转前，应完成以下检查：a）检查、确认所有阀门处于启动的正确位置，阀门开度指示与实际位置应相符；b）检查、确认轴承的润滑油或脂加注完成，油品规格、容量应符合要求；O试转前应盘车检查、确认转动设备转动自如。如盘车困难，应检查盘根安装是否太紧、转子或轴承的间隙情况、转动设备腔内是否有异物等。5.3.5转动设备试运转时，应完成以下检查：a）应先进行电机单体试转，后进行带介质试转。介质若为液体时宜选用除盐水。转动设备的进口应安装临时过滤器。b）应先点试，无异常时，再正常启动。c）电机单试合格后方可接好联轴器。联轴器螺栓、地脚螺栓及机体各部位连接螺栓应安装齐全、紧固。d）转动过程中检查转动设备转向、电流、温升、振动等运行参数和性能情况。如若发现异常，应立即停运备检。5.3.6转动设备试运转后，应清洗进口过滤器，做好系统隔离或排空介质。5.3.7相关阀门应进行失电、失气、失信号状态下试验，确保阀门满足对应的开、关或保位等保护状态。5.4分系统调试应具备的条件5. 4.1公用系统应稳定运行，冷却水、除盐水、蒸汽、电源等应满足全系统联动试车的要求。6. 4.2分系统调试方案和操作规程应审批发布或印发。7. 4.3全部仪表应校验合格，各仪表联锁、报警的整定值应批准完成。8. 4.4分系统设备、管道按设计要求防腐、保温、伴热施工应完成。9. 4.5安全阀按设计整定压力应校验合格。5.4.6液位计、压力传感器、流量计的校准应完成。5.4.7安全和消防设施应齐备，工具及记录仪表应齐全，联络通信设备应可靠备用。5.4.8 分系统调试条件经检查签字确认后，方可开始分系统调试。5.4.9 检查、确认分系统内工业金属管道满足GB50235规定的施工规范。5.4.10 通则其余部分参考D1./T1695o5.5尿素溶解系统调试要点1.1.1 5.1检查给料机、斗式提升机、尿素溶解罐、尿素溶液混合泵、排风机、蒸汽管
