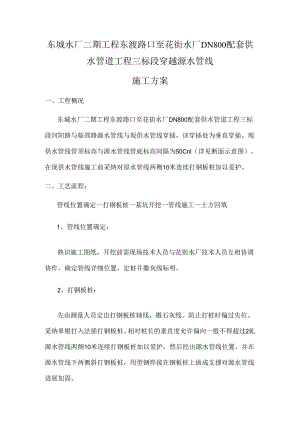

东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线穿插，该穿插处为垂直穿插。现供水管线管顶标高与源水管线管底标高间隔为50Cnl（详见断面示意图）。在现供水管线施工前采纳对原水管线两侧10米连续打钢板桩加以爱护。二、工艺流程：管线位置确定一打钢板桩一基坑开挖一管线施工一土方回填1、管线位置确定：熟识施工图纸，开挖前需现场技术人员与花街水厂技术人员互相协调协作，确定管线详细位置，定桩并撒灰线标明。2、打钢板桩：先由测量人员定出打钢板桩轴线，撒石灰线。防止打桩时偏过失位。采纳单根打入法插打钢板桩。相对桩长的垂直度允许偏向一般不得超过2虬源水管线两侧10米连续打钢板桩加以爱护，然后挖出源水管线位置，并在源水管线下两侧斜打钢板桩，用型钢焊接在钢板桩上做成支撑对源水管线进展加固。3、管线基坑开挖：管线上方必需采纳机械开挖，需装备一名技术管理人员现场指挥并随时测量，开挖位置及深度进展严格限制。挖出管道后采纳人工和机械相结合开挖。按设计开挖线进绽开挖，施工过程中应确保边坡稳定，防止坍塌。开挖料应运至指定堆场，防止二次转运。4、管线回填为防止土方回填后沉降对源水管线造成破坏，在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进展包封、稳固，源水管线顶以上部分用级配碎石进展回填。5、由于管线施工的特别性，原有源水管道材料老化，管线开挖前花街水厂需指派抢修人员、备好材料，预防对源水管线造成破坏后刚好抢修。施工方案断面图沟槽断面图三、施工打算1、技术打算：首先备齐线路的施工图、认定的标准及有关事宜,然后按批准的施工方案进展施工。2、物资打算：打算好一切对原水管线造成破坏的材料及施工中所用的材料。备足平安用具如：彩旗、警示牌等对管道进展标注。3、设备打算：在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场，并做好平安检查。4、人员打算：组织班组进展管沟开挖与管道安装任务，另外装备班组附属工程施工。5、工程开工前，开展施工人员的技术交底，确保施工人员面有良好的处理实力，能满意现场作业要求。6、施工前告知管道主管单位，施工期间由主管单位进展监视。四、施工考前须知1、管线位置确定时，现场技术人员一定要与花街水厂技术人员沟通协调，并互相协作，定出管线的真实位置及深度，防止因位置偏向而产生无效的防护。2、人工开挖时，一定要慎重操作，开挖能浅不要深，并随时测量开挖深度，坚决杜绝开挖过深造成管线的破损。
