住宅建筑节能设计报告书-大型房地产模板-新.docx

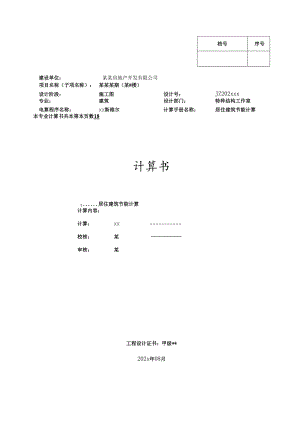

档号序号建设单位：某某房地产开发有限公司项目名称（子项名称）：某某某期（某#楼）设计阶段：施工图设计号：JZ202xxx专业：建筑设计部门：特种结构工作室电算程序名称：XX斯维尔计算手册名称：居住建筑节能计算本专业计算书共本第本页数18计算书1居住建筑节能计算计算内容：计算：XX校核：某审核：某工程设计证书：甲级*202x年08月1.建筑概况32 .设计依据33 .建筑大样44模型观察75 .工程材料76 .围护结构作法简要说明87 .窗墙面积比97.1 窗墙面积比98 .窗地面积比99 .可见光透射比910 天窗910.1 天窗类型911 屋顶构造1011.1 屋顶构造一1012外墙构造1012.1 夕卜墙相关构造1012.1.1 热桥柱构造一1012.1.2 外墙构造一Il12.1.3 热桥梁构造一1112.1.4 热桥板构造一1112.2 外墙平均热工特性1213外凸超过50Omm的凸窗板1314外窗热工1314.1 外窗构造1314.2 外遮阳类型1314.2.1 平板遮阳1314.2.2 自定义遮阳1414.3 外遮阳1414.4 平均遮阳系数1415通风开口面积1616隔热检查1717外窗气密性1718综合权衡1718.1 计算条件1718.2 综合权衡1819综合判断结论181建筑概况工程名称某某某期(某#楼)工程地点某省-某市地理位置北纬：21.00°东经：109.10°建筑面积地上XXm1地下0m1建筑层数地上32地下2建筑高度96.6m建筑(节能计算)体积46735.76建筑(节能计算)外表面积19779.32北向角度98结构类型剪力墙结构外墙太阳辐射吸收系数0.50屋顶太阳辐射吸收系数0.752设计依据1 .某省居住建筑节能设计标准(DBJ45029-202x)2 .民用建筑热工设计规范(G某0176202x)3 .建筑外门窗气密，水密，抗风压性能分级及检测方法(GBT7106202x)4 .某省建筑用反射隔热涂料应用技术规程(DBJT45-001-202x)5 .桂建标(202x)21号文3建筑大样”I!：W历词1层平面圆-(N*U1-SM1423333汨-回4模型观察5工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范（G某0176-93）无机活性墙体保温隔热高效节能型腻子0.0693.650294.09261.80.0000涂料+YS1.隔热反射涂料添加剂1.0001.000300.045.80.0000石灰砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范（G某0176-93）钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范（G某0176-93）石灰水泥砂浆（混合砂浆）0.87010.7501700.01050.00.0975绝热挤塑聚苯乙烯泡沫0.0300.36040.01647.00.0162板(p=25-32)烧结页岩多孔砖（烧结页岩多孔砖,孔型2,空洞率30%,密度1340kgm3）0.6007.8401340.01356.00.0000蒸汽渗透系数没有给出轻骨料混凝土找坡层0.5006.7001100.01050.00.0435混凝土多孔砖（190六孔砖）0.7507.4901450.0709.40.0000自粘聚合物改性沥青防水卷材0.2706.7301400.01680.00.0000C20细石混凝土1.510153602300.0920.00.0173夯实粘土（p=l800）0.93011.0301800.01010.00.00006围护结构作法简要说明1 .屋顶构造：屋顶构造：（由上到下）C20细石混凝土50mm+绝热挤塑聚苯乙烯泡沫板（p=25-32）40mm+自粘聚合物改性沥青防水卷材3mm+水泥砂浆20mm+轻骨料混凝土找坡层30mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）15mm2 .热桥柱：热桥柱构造：（由外到内）涂料+YS1.隔热反射涂料添加剂0.3mm+无机活性墙体保温隔热高效节能型腻子3mm+水泥砂浆25mm+钢筋混凝土20Omm+水泥砂浆25mm3 .外墙：外墙构造一：（由外到内）涂料+YS1.隔热反射涂料添加剂0.3mm+无机活性墙体保温隔热高效节能型腻子3mm+水泥砂浆25mm+烧结页岩多孔砖19Omm+水泥砂浆25mm4 .热桥梁：热桥梁构造：（由外到内）涂料+YS1.隔热反射涂料添加剂0.3mm+无机活性墙体保温隔热高效节能型腻子3mm+水泥砂浆25mm+钢筋混凝土20Omm+水泥砂浆25mm5 .热桥板：热桥板构造：（由外到内）水泥砂浆20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）15mm6 .外窗构造：普通铝合金窗+浅蓝色色透明中空玻璃（6+9A+6）：7窗墙面积比7.1窗墙面积比朝向窗面积(Itf)墙面积(门)窗墙比南向550.565022.360.11北向922.255022.360.18东向735.014378.800.17西向735.014378.800.17平均2942.8318802.320.168窗地面积比楼层房间编号房间面积窗编号窗面积窗类型窗地比结论2202x(最不利房间)23.70透光门-SM14233.22外窗0.1738满足M1.C14230.90外窗标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.2条标准要求居住建筑的卧室、书房、起居室等主要房间的房间窗地面积比不应小于1/6结论满足注：达标时只列出一项，不达标时列出全部不达标项9可见光透射比房间编号窗地比最不利窗编号最不利透射比透射比限值202x(最不利房间)0.17M1.C14230.400.40标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.2条标准要求当房间窗地面积比小于1/5时，外窗玻璃的可见光透射比不应小于0.4结论满足10天窗10.1天窗类型本工程无此项内容11屋顶构造11.1屋顶构造一材料名称(由上到下)厚度3导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m2.K)(mjK)WD=R*SC20细石混凝土501.51015.3601.000.0330.509绝热挤塑聚苯乙烯泡沫板(p=25-32)400.0300.3601.201.1110.480自粘聚合物改性沥青防水卷材30.2706.7301.000.0110.075水泥砂浆2()0.930113701.000.0220.245轻骨料混凝土找坡层3()0.5006.7001.500.0400.402钢筋混凝土1001.74017.2001.000.0570.989石灰水泥砂浆(混合砂浆)150.87010.7501.000.0170.185各层之和Z2581.2922.884外表面太阳辐射吸收系数0.75默认传热系数K=l(0.16+gR)0.69标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.2.2条标准要求0.4<K0.9,D>2.5或K<0.4结论满足12外墙构造12.1 外墙相关构造12.1.1 热桥柱构造一材料名称(由外到内)厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)a(m,K)WD=R*S涂料+YS1.隔热反射涂料添加剂0.31.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子30.0693.6501.000.0430.159水泥砂浆250.93011.3701.000.0270.306钢筋混凝土2001.74017.2001.000.1151.977水泥砂浆250.93011.3701.000.0270.306各层之和22530.2122.747附加热阻反射隔热外饰面(0.4<p<0.6)0.15外表面太阳辐射吸收系数050默认传热系数K=l(031+gR)1.9212. 1.2外墙构造一材料名称（由外到内）厚度B导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)(m2K)WD=R*S涂料+YS1.隔热反射涂料添加剂0.31.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子30.0693.6501.000.0430.159水泥砂浆250.930113701.000.0270.306烧结页岩多孔砖1900.6007.8401.000.3172.483水泥砂浆250.93011.3701.000.0270.306各层之和E2430.4143.253附加热阻反射隔热外饰面（0.4p<0.6）0.
