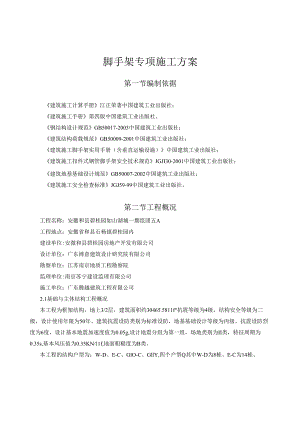

脚手架专项施工方案第一节编制依据建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社、钢结构设计规范GB50017-2003中国建筑工业出版社；建筑结构荷载规范GB50009-2001中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJI30-2001中国建筑工业出版社；建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-99中国建筑工业出版社。第二节工程概况工程名称：安徽和县碧桂园如山湖城一期组团五A工程地点：安徽省和县石杨镇碧桂园内建设单位:安微和县碧桂园房地产开发有限公司设计单位：广东博意建筑设计研究院有限公司勘察单位：江苏南京地质工程勘察院监理单位:南京苏宁建设监理有限公司施工单位：广东腾越建筑工程有限公司2.1基础与主体结构工程概况本工程为框架结构，地上3/2层，建筑面积约30465.5811f°抗震等级为4级，结构安全等级为二级，设计使用年限为50年。建筑抗震设防类别为标准设防，地基基础设计等级为丙级。抗震设防烈度为6度，设计基本地震加速度值为0.05g,设计地震分组为第一组，场地类别为II类，特征周期为0.35s,基本风压值为0.35KN11f,地面粗糙度为B类。本工程的结构户型为：W-D、E-C、GlO-C、GllY,四个户型Q其中W-D为8栋、E-C为14栋、G10-C为38栋、GIl-C为14栋共计74栋。在施工过程中将74栋划分3个施工段施工。每个施工段总工期：6个月从开工之日起15天内完成±0以下全部工程，50天内结构封顶，4个月外架拆除，6个月室外市政等工程全部完成。并力争提前完工。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用全封闭落地双排脚手架。第四节脚手架的材质要求落地架1、钢管脚落地手架，选用外径48mm,壁厚3.50mm,钢材强度等级Q235N,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100c11)2,做耐贯穿试验不穿透，1.6X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由巢县建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。第五节脚手架的搭设流程及要求外脚手架搭设要求1、立杆(D脚手架立杆纵向间距1.5m,横向间距1m,内立杆距与结构边距离0.3m,步距1.8m,钢管接长采用对接扣件，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。立杆整个架高的垂直偏差应不大于75mm；(2)立杆采用6m长钢管搭设，除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭设应符合以下要求：对接接头扣件开口方向应向下或向内，以防雨进入。立杆上的对接扣件应交错布置，相邻立杆接头位置的错开不小于50OnIn1。各接头与中心节点相距不应大于步距的1/3即600mm。立杆立在坚实的结构上，搭设前将立杆置于厚度不小于50mm的木方上。立杆的搭接长度不应小于Inb不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100mmo立杆顶端应高出女儿墙上皮Inb高出檐口上皮1.5m。立杆接头如下图所示。、C7</立杆纵向水平杆4/)i.接头1、150015001500J凡2、纵向水平杆(1)纵向水平杆设置于立杆的内侧、横向水平杆之下，并采南直角扣件与立杆扣紧。(2)纵向水平杆一般采用对接扣件连接，至边角处也可采用搭接。对接、搭接应符合以下要求：对接接头应交错布置，两根相邻纵向水平杆的接头不宜设置在同跨或同步内，相邻接头水平距离不应小于500mm,与相近立杆的距离不大于立杆纵距的1/3,即50Omn1。搭接接头长度不应小于1m,并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100nim。纵向水平杆的长度一般不宜小于3跨，并不大于6m。3、横向水平杆(D每一主节点处必须设置一根横向水平杆，横向水平杆长度1.5m,采用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不应大于150mm。(2)操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。(3)横向水平杆伸出大横杆外的长度应控制在150mm。4、剪刀撑(1)沿脚手架外侧及全高方向连续设置，每横向6跨设置一道剪刀撑，剪刀撑与地面成60°角，成菱形布置；剪刀撑主要采用6m长钢管，最下面的斜杆与立杆的连接点离地面不应大于500mm,除斜杆两端扣紧外，中应间增加24个扣结点。(2)剪刀撑斜杆的接头易采用搭接接头，接头不易小于100Onm1。(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。(4)脚手架非封闭端如转截面处脚手架端头应设置之字形斜撑及连墙件。5、连墙件(1)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。楼层高度超过4m,则在水平方向加密。(2)拉结点在转角范围内和顶部处加密，即在转角1米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。(5)连墙件设置形式钢管抱柱的形式，采用钢管将柱四面箍紧，伸出钢管采用直角扣件扣在主节点或纵向水平杆上，柱角采用模板及木材做好保护。无法采用抱柱的地方，采用在板内边梁上预埋中25的钢筋环，伸出地面15Ornm,锚入梁内40Omm,并设弯钩，采用钢管将预埋件和外架锁紧。6、脚手板(1)采用竹笆脚手板，脚手板一般应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板宜采用平铺，也可采用搭接铺设，搭接构造见下图。1315jIIOjYEoOIWgooIIN200脚手板对接构造脚手板搭接构造（2）脚手板应铺设严密、牢固、平稳，脚手板两端用14#铅丝固定牢靠。7、护栏和挡脚板在铺脚手板的操作层上必须在外排立杆内侧距脚手板面1.2m设置防护栏杆，涂红白油漆，并设20Omm高的挡脚板，挡脚板采用木跳板制作，并用14#铁丝绑牢。护栏在铺脚手板的操作层上设三道护栏，上栏杆距脚手板面高度为100Omnb下栏杆距脚手板面为600mm,设挡脚板。8、扫地杆考虑脚手架的稳定性，其下部必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮200IlIm高的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆±o其连接方式及接头位置同纵向水平杆。施工作业程序1、落地式脚手架：依据排立杆位置，放线使立杆在一条平行轴线的直线上；2、放置纵向扫地杆；3、自角部起依次向两边竖立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定，每边竖起3-4根立杆后，随即装设第一步大横杆（与立杆扣接固定）和小横杆（靠近立杆并与大横杆扣接固定），校正立杆垂直和平杆水平使其符合要求后，按4060KNm力矩拧紧扣件螺栓，形成构架的起始段；4、设置连柱杆（开始搭设时加边撑）；5、按以上的作业程序和要求向上搭设脚手架；6、随搭设进程及时设置剪刀撑；7、随施工进度在脚手架构架大横杆间搭设横杆，以缩小铺设脚手板的支撑跨度，铺设脚手板、栏杆和防护密目网。施工作业注意事项1、底部第一排立杆应按立杆搭设要求选择，不同长度的钢管交错设置，至少有6m、4m两种不同长度的钢管作立杆；2、一定采取先搭设起始段而后向前延伸的作业方式，可分别从相对角开始搭设；3、连柱杆和剪刀撑应及时设置，不得滞后超过两个步距；4、杆件端部伸出扣件之外的长度不得小于100min；5、在顶排连柱杆之上的架高不得多于两个步距，否则应每隔6跨加设一道撑拉措施；6、剪刀撑的斜杆与基本构架结构杆件之间至少3道连接，其中斜杆的对接或搭接接头部位至少有一道连接；7、周边脚手架的大横杆必须在角部交圈并与立杆固定；8、纵向对接搭设脚手板时，对接处的两侧必须设置横杆，并且绑扎牢固；9、作业层的栏杆应设置在立杆的内侧，栏杆接长应符合对接或搭接的要求。第六节脚手架计算书一、参数信息：1.脚手架参数双排脚手架搭设高度为12.0米，立杆采用单立管；搭设尺寸为：立杆的纵距为1.50米，立杆的横距为1.05米，大小横杆的步距为1.80米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为3根；脚手架沿墙纵向长度为120米；采用的钢管类型为48×3.5;横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80；连墙件采用两步两跨，竖向间距3.60米，水平间距4.5米，采用扣件连接;连墙件连接方式为单扣件；2 .活荷载参数施工均布活荷载标准值:3.000kNm2;脚手架用途:结构脚手架；同时施工层数：2层；3 .风荷载参数本工程地处安徽省和县，基本风压为0.35kN/m2；风荷载高度变化系数Mz为1.25,风荷载体型系数s为0.65；脚手架计算中考虑风荷载作用；4 .静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248;脚手板自重标准值(kN/m?)：0.350；栏杆挡脚板自重标准值(kN/n?)：0.150；安全设施与安全网(kN/m2)：0.005；脚手板铺设层数:4；脚手板类别:竹串片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；5 .地基参数地基土类型:粘性土；地基承载力标准值(kN/m?):500.00；立杆基础底面面积(痛)：0.09；地面广截力调整系数:0.50o落地架侧立面图
