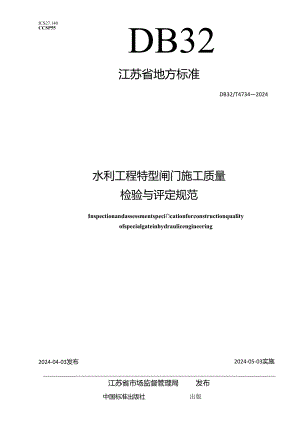

ICS27.140CCSP55DB32江苏省地方标准DB32/T47342024水利工程特型闸门施工质量检验与评定规范Inspectionandassessmentspecicationforconstructionqualityofspecialgateinhydraulicengineering2024-04-03发布2024-05-03实施江苏省市场监督管理局发布中国标准出版社出版目次前言III1 范围12 规范性引用文件I3术语和定义14一般规定24.1 总体要求24.2 单元工程质量检验评定35闸门制造55.1 基本要求55.2 埋件制造75.3 底轴旋转式钢闸门门体制造75.4 液压翻板钢闸门门体制造105.5 可控水力翻板钢闸门门体制造125.6 有轨平面弧形双开钢闸门门体制造145.7 中轴旋转弧形钢闸门门体制造165.8 闸门防腐186闸门安装196.1 基本要求196.2 埋件安装196.3 底轴旋转式钢闸门门体安装276.4 液压翻板钢闸门门体安装286.5 可控水力翻板钢闸门门体安装296.6 有轨平面弧形双开钢闸门门体安装306.7 中轴旋转弧形钢闸门门体安装31附录A（规范性）单元工程质量评定表33附录B（规范性）工序质量评定表54附录C（规范性）试运行检验评定表72参考文献77本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由江苏省水利厅提出并归口。本文件起草单位：江苏省水利工程质量监督中心站、江苏省太湖水利规划设计研究院有限公司、江苏省水利勘测设计研究院有限公司、江苏省水利建设工程有限公司、苏州市水利水务工程质量监督站、江苏省水利科学研究院、江苏省水利机械制造有限公司。本文件主要起草人：陈健、顾晓峰、王兵、丁军、许旭东、陈娟、梅新敏、管义兵、汤应来、钟卫华、谢林、徐鑫、吴忠、肖志远、王朝俊、王飞、肖强、夏祥林、常锦亮、周文恒、黎龙凤、章根兴、周金山。Ill水利工程特型闸门施工质量检验与评定规范1范围本文件规定了水利工程特型闸门的制造、安装质量检验与评定的要求。本文件适用于大中型水利工程特型闸门的施工质量检验与评定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值GB/T14173水利水电工程钢闸门制造、安装及验收规范GB50205钢结构工程施工质量验收规标准GB55006钢结构通用规范S1.36水工金属结构焊接通用技术条件S1.105水工金属结构防腐蚀规范S1./T381水利水电工程启闭机制造安装及验收规范S1.582水工金属结构制造安装质量检验通则S1.635水利水电工程单元工程施工质量验收评定标准一水工金属结构安装工程S1.753水力自控翻板闸门技术规范DB32/T2334.1水利工程施工质量检验与评定规范第1部分：基本规定DB32/T2334.3-2013水利工程施工质量检验与评定规范第3部分：金属结构与水力机械3术语和定义下列术语和定义适用于本文件。3.1特型闸门specialgate有别于GB/T14173、DB32/T2334.3所列门型，能满足使用运行特殊要求的闸门。注：包括底轴旋转式钢闸门、液压翻板钢闸门、可控水力翻板钢闸门、有轨平面孤形双开钢闸门、中轴旋转弧形钢闸门等门型。3.1.1底轴旋转式钢闸门steelgatedrivenbybottomhorizontalaxis通过启闭机驱动底轴上的拐臂往复运动，从而带动安装在底轴上的门叶转动的钢闸门。由门叫一、底轴、拐臂、支校等主要部分组成。3.1.2液压翻板钢闸门hydraulicdrivingflapsteelgate由液压系统驱动，围绕支校实现启门、闭门动作的闸门。由门叶、支较、门间止水等主要部分组成。3.1.3可控水力翻板钢闸门hydraulicself-actingflapsteelgate通过调节水舱内水量变化，围绕支校实现后门、闭门动作的闸门。由门叶、支较、调节水舱等主要部分组成。3.1.4有轨平面强形双开钢闸门doubleopenableandrailedradialsteelgate由启闭机驱动，围绕支校水平旋转，在底轨上滑移实现启门和闭门动作的对开双扇平面弧形闸门。由门叶、支臂、支较、底轨等主要部分组成。3.1.5中轴旋转孤形钢闸门radialsteelgaterotatedbycentralaxis由启闭机驱动两侧圆盘，带动弧形门叶围绕中轴旋转，实现启门和闭门动作的闸门。由驱动圆盘、门叶、中轴、连接圆盘等主要部分组成。3.2中轴centralaxis通过弧形圆心，并将闸门承受的水压力及结构重量等荷载传递至轴承的构件。3.3驱动圆盘drivingdisc连接门体与启闭系统的中间结构，通过启闭系统的运行可带动门体旋转。3.4连接Ifl盘connectingdisc与门叶结构固定并通过联接轴与驱动圆盘连接的圆盘。3.5拐臂connectinglever联接启闭机和底轴的中间装置。3.6穿墙套管wallbushing底轴穿过混凝土闸墩的封水装置。3.7支较hingedsupport闸门转动启闭时承受门叶传来的荷载的支承结构。4一般规定4.1 总体要求4.1.1 项目法人应组织监理、设计、施工等单位，根据本文件规定的方法共同划分单元工程，并根据单元工程性质和部位确定关键部位单元工程。4.1.2 单元工程分为制造单元工程、安装单元工程。制造单元工程为单工序单元工程；埋件安装单元工程为多工序单元工程，门体安装单元工程为单工序单元工程。4.1.3 1.3工序分为主要工序和一般工序2类。主要工序和一般工序按本文件进行划分。1.1.1 1.4检验项目按检验方法分为检查项目和检测项目2类，按作用和影响程度分为主控项目和一般项目2类。1.1.2 1.5制造单元工程质量检验评定，应在检验项目的检验结果符合本文件要求，并具备完整施工记录的基础上进行。4.1.6 单工序安装单元工程质量检验评定，应在检验项目的检验结果、试运行符合本文件要求，并具备完整施工记录的基础上进行。4.1.7 多工序安装单元工程质量检验评定，应先进行工序质量检验评定。在工序质量检验评定合格和试运行符合本文件要求的基础上，进行单元工程质量评定。4.1.8 质量检验应采用随机布点和监理工程师现场指定区位相结合的方式进行。检验方法及数量应符合本文件和相关标准的规定。4.1.9 隐蔽部位施工、关键部位施工、质量问题处理等，应保留照片、音视频文件资料并归档。4.1.10 工序质量评定表、单元工程质量评定表及其备查资料的制备由工程施工单位负责，纸张规格宜采用A4,评定表份数按档案管理要求确定。4.2单元工程质检验评定4.2.1 制造单元工程质检监评定4.2.1.1 单元工程质量评定应符合下列条件：a)单元工程中制造内容已完成；b)质量缺陷已处理，并经有资质检测单位检验能满足设计要求；c)单元工程中检验项目质量经施工单位自检全部合格。4. 2.1.2制造单元工程质量评定程序应符合下列要求：a) 施工单位制造完成后进行单元工程质量自评，按附录A填写单元工程质量评定表，自评合格后报监理单位复核；b) 监理单位复核单元工程质量等级；c) 关键部位单元工程还应按DB32/T2334.1进行质量等级签证。4. 2.1.3施工单位应提交以下报验资料：a)单元工程所含检验项目检验记录；b)各项调试、试验记录；c)施工单位自检完成后，填写的单元工程质量评定表。4.2.1.4监理单位应形成以下资料：a) 监理单位对单元工程质量的检验资料；b) 监理工程师签署质量复核意见的单元工程质量评定表。4.2.1.5制造单元工程质量评定等级分为合格、优良。4.2.1.6单元工程质量合格等级标准应符合以下要求：a)检查项目全部符合质量要求：b)主控检测项目检测点合格率100%;c)一般检测项目检测点合格率90%以上，不合格值超差微小且不膨响使用，不合格点不集中；d)各项报验资料符合要求。4.2.1.7单元工程质量优良等级标准应符合以下要求：a)检查项目全部符合质量要求；b)主控检测项目检测点合格率100%;c)一般检测项目检测点合格率95%以上，不合格值超差微小且不影响使用，不合格点不集中；d）各项报验资料符合要求。4.2.2安爰单元工程质检验评定4.2.2.1 检验项目质检验评定1 .2.2.1.1检验项目质量评定等级分为合格、优良。2 .2.2.1.2检查项目符合质量要求，该检查项目可评为优良等级。4 .2.2.1.3主控检测项目，检测点合格率100%,该项目评为合格等级；在合格的基础上，检测点优良率90%以上，该项目评为优良等级。5 .2.2.1.4一般检测项目，检测点合格率90$以上，不合格值超差微小且不影响使用，不合格点不集中，该项目评为合格等级：在合格的基础上，检测点优良率90%以上，该项目评为优良等级。4. 2.2.1.5检测项目合格与优良质量要求相同的，检测点合格率100%,该检测项目可评为优良等级。4.2. Z2S质检脍评定4.2.1.1.1 工序质量评定应符合下列条件：a）工序中安装内容已完成；b）工序中检验项目经施工单位自检全部合格。4. 2.2.2.2工序质量评定程序应符合下列要求。a） 施工单位工序工作完成后进行自评，填写工序质量评定表。工序质量评定表应符合附录B的规定。b） 施工单位自评合格后，报监理单位复核。c）监理单位复核工序质量等级。4. 2.2.2.3施工单位应提交以下报验资料：a）工序中各检验项目的检验记录；b）各项调试、试验记录；C）施工单位自检完成后，填写的工序质量评定表。1 .2.2.2.4监理单位应形成以下资料：a）监理单位对工序质量的检验资料；b）监理工程师签署质量复核意见的工序质量评定表。4 .2.2.2.5工序质量评定等级分为合格、优良。1 .2.2.2.6工序质量合格等级标准应符合以下要求：a）检验项目全部合格；b）各项报验资料符合要求。4 .2.2.2.7工序质量优良等级标准应符合以下要求：a）检验项目全部合格；b）检验项目优良率70%以上，且主控项目优良：c）各项报验资料符合要求。4.2.2.3单元工程质检聆评定4.2.2.3.1 单元工程质量评定应符合下列条件：a）单元工程中工序己完成；b）质量缺陷已处理，并经有资质检测单位检验能满足设计要求；c）单元工程中工序质量经施工单位自检全部合格。4. 2.2.3.2单元工程质量评定程序应符合下列要求。a）施工单位在完成埋件安装调试后进行单元工程质量自评，自评合格后报监理单位。监理单位复核单元工程质量等级。b）施工单位在完成闸门门体、启闭机等安装调试后进行单元工程质量自评，自评合格后报监理单位。监理单位初步复核单元工程质量等级：启闭机与闸门试运行检验符合要求后，监理单
